８シリーズ（溝幅１０ｍｍ）用 アルミフレーム用長ナットＬ寸固定タイプ
- 環境対応
- RoHS対応（10物質）
- ナット種類
- 長ナット
- 機能
- スタンダード
- ゆるみ止め
- 無し
- 種類
- HFS
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

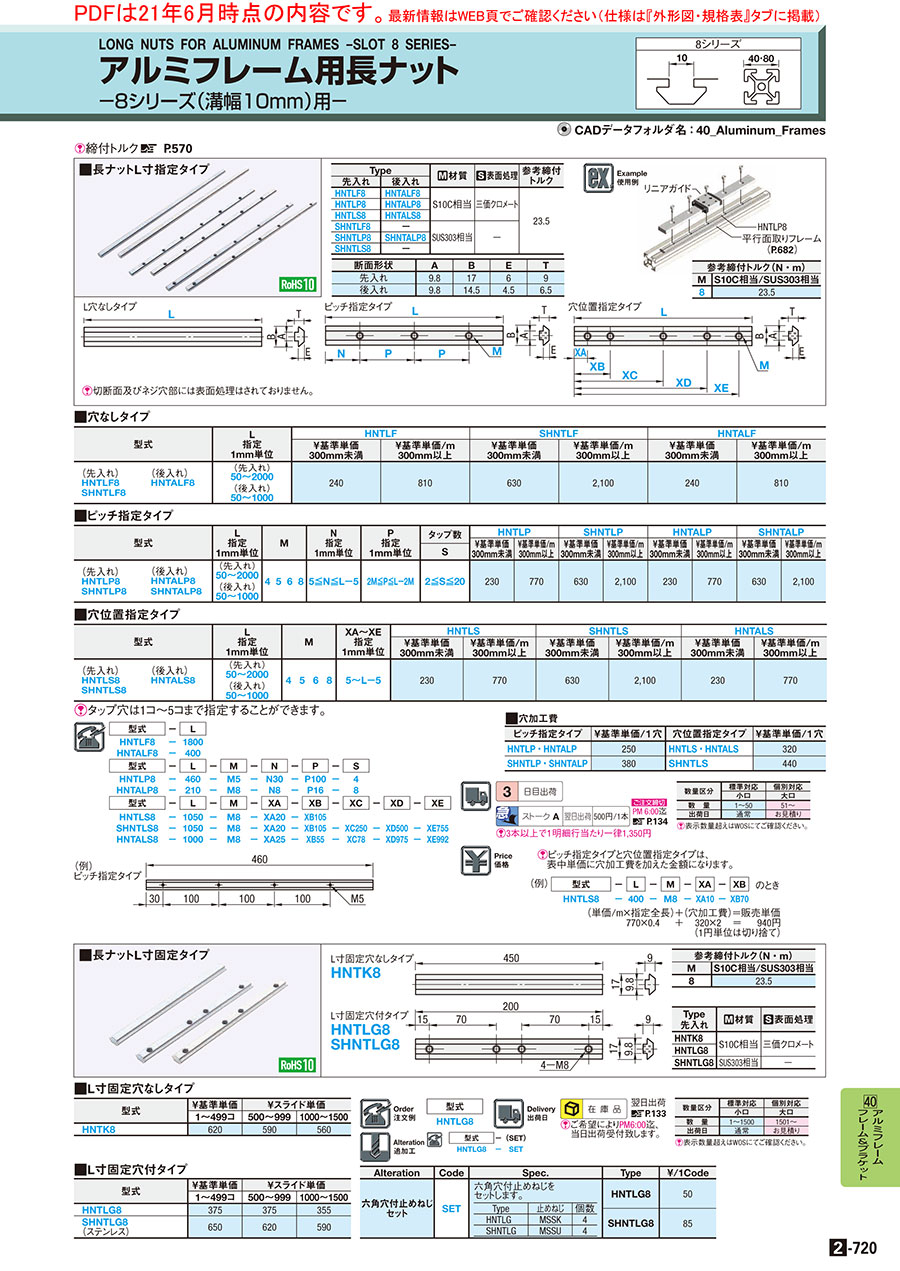

外形図・規格表
HNTK8
HNTLG8
SHNTLG8
| 参考締付トルク（N・m） | |
| M | S10C相当/SUS303相当 |
| 8 | 23.5 |
| Type 先入れ | [ M ]材質 | [ S ]表面処理 |
| HNTK8 | S10C相当 | 三価クロメート |
| HNTLG8 | ||
| SHNTLG8 | SUS303相当 | − |
規格表
| 型式 |
| HNTLG8 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ￥スライド単価 | |
| 1〜499コ | 500〜999 | 1000〜1500 | |
| HNTK8 | 660 | 628 | 596 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | ￥スライド単価 | |
| 1〜499コ | 500〜999 | 1000〜1500 | |
| HNTLG8 | 399 | 399 | 378 |
| SHNTLG8 | 692 | 660 | 628 |
追加工
| 型式 | − | (SET) |
| HNTLG8 | − | SET |
| Alteration | Code | Spec. | Type | ￥/1Code | |||||||||
| 六角穴付止めねじ セット | SET | 六角穴付止めねじを セットします。
| HNTLG8 | 54 | |||||||||
| SHNTLG8 | 91 |
仕様・概要
- スライドガイドなどのワークをフレームに取りつけできます。
- また、フレームの継ぎ足しにご利用いただけます。
使用例
4000mmのアルミフレームに、1000mmのアルミフレームを継ぎ足す場合の選定方法です。
■選定方法
①長ナットL寸固定タイプに”SET”の追加工を指定し、溝数分用意する。
②2本のフレーム溝に半分づつ入れ締結する。
注意点：接続部分の負荷を減らすため、接続部分の下にフレームを垂直につなげ、下から支える構造にする。
| 8シリーズ | |||
|---|---|---|---|
| 記号 | 商品名 | 型式 | 数量 |
| （1） | 40×80アルミフレーム | HFS8-4080-4000 | 1 |
| （2） | 40×80アルミフレーム | HFS8-4080-1000 | 1 |
| （3） | 長ナットL寸固定タイプ | HNTLG8 | 6 |
| 8-45シリーズ | |||
|---|---|---|---|
| 記号 | 商品名 | 型式 | 数量 |
| （1） | 45×90アルミフレーム | HFS8-4590-4000 | 1 |
| （2） | 45×90アルミフレーム | HFS8-4590-1000 | 1 |
| （3） | 長ナットL寸固定タイプ | HNTLG8 | 6 |
各種アルミフレームとパネル・ブラケットを取り付けるときのボルト（Mサイズ-L寸法）
■8シリーズ（溝幅10mm）
| 溝幅 | フレーム角 | 深さh | 対応ナット | フレームに取り付けるパネル・ブラケットの厚さb（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 10 | 40 | 12.5 | 8-4 | M4-12 | M4-15 | M4-20 | - | M4-25 | ||||||||||
| 8-5 | M5-12 | M5-15 | M5-20 | M5-22 | M5-25 | |||||||||||||
| 8-6 | M6-12 | M6-15 | M6-20 | M6-25 | ||||||||||||||
| 8-8 | - | M8-15 | M8-20 | M8-25 | ||||||||||||||
■8-45シリーズ（溝幅10mm）
| 溝幅 | フレーム角 | 深さh | 対応ナット | フレームに取り付けるパネル・ブラケットの厚さb（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 10 | 45 | 13 | 8-4 | M4-12 | M4-15 | M4-20 | - | M4-25 | ||||||||||
| 8-5 | M5-12 | M5-15 | M5-20 | M5-22 | M5-25 | |||||||||||||
| 8-6 | M6-12 | M6-15 | M6-20 | M6-25 | ||||||||||||||
| 8-8 | - | M8-15 | M8-20 | M8-25 | ||||||||||||||
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | フレームキャップ | 溝カバー | |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
| |
| 8シリーズ | カタログページ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら | |
| 総合情報 | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | |
| 8-45シリーズ | カタログページ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら | |
| 総合情報 | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | |
関連リンク
■規格外品サービスのご案内
・規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
690円 ( 759円 ) | 在庫品1日目当日出荷可能 |
|
417円 ( 459円 ) | 在庫品1日目当日出荷可能 |
|
473円 ( 520円 ) | 在庫品1日目当日出荷可能 |
|
723円 ( 795円 ) | 在庫品1日目当日出荷可能 |
|
818円 ( 900円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
長さ（Ｌ寸）が固定の長ナットです。スライドガイドなどのワークを取りつけできます。また、フレームの継ぎ足しにご利用いただけます。
