８シリーズ（溝幅１０ｍｍ）用 アルミフレーム用後入れロックナット【1～100個入り】
- 通常単価(税別)
- 56円～4,897円
- 税込単価
- 62円～5,387円
付属のセットスクリューで単体での位置固定が可能なアルミフレーム用ナットです。パ...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- ナット種類
- 後入れナット
- 機能
- ロックナット
- 種類
- HFS
- 材質証明書
- 対象
ご注意
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

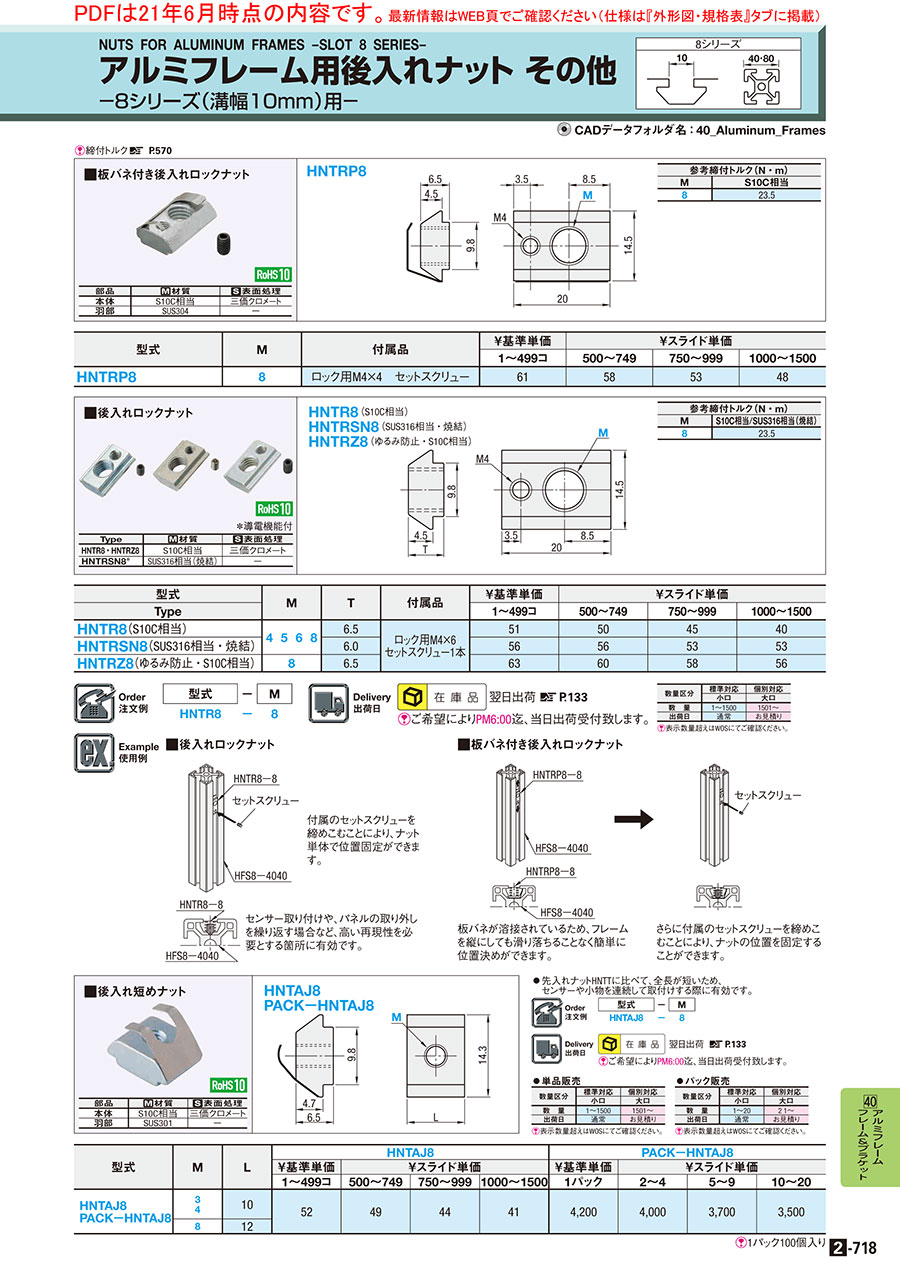

外形図・規格表
単品型式 | パック型式 | |
| HNTR8（S10C相当） HNTRSN8（SUS316相当・焼結） HNTRZ8（ゆるみ防止タイプ・S10C相当） | PACK−HNTR8 （100個パック） PACK−HNTRSN8 （100個パック） |
| 参考締付トルク（N・m） |  | ||
| M | S10C相当/SUS316相当（焼結） | ||
| 8 | 23.5 | ||
| Type | [ M ]材質 | [ S ]表面処理 |
| HNTR8 | S10C相当 | 三価クロメート |
| PACK-HNTR8 | ||
| HNTRSN8＊ | SUS316相当(焼結) | − |
| PACK-HNTRSN8＊ | ||
| HNTRZ8 | S10C相当 | 三価クロメート |
規格表
| 型式 | − | M |
| HNTR8 | − | 8 |
| PACK-HNTRSN8 | − | 8 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M （並目) | 付属品 | ￥基準単価 | ￥スライド単価 | |||||
| 1〜499コ | 500〜749 | 750〜999 | 1000〜1500 | ||||||
| HNTR8(S10C相当) | 4 | 5 | 6 | 8 | ロック用M4×6 セットスクリュー1本 | 54 | 53 | 48 | 42 |
| HNTRSN8(SUS316相当・焼結) | 4 | 5 | 6 | 8 | 60 | 60 | 57 | 57 | |
| HNTRZ8(ゆるみ防止タイプ・S10C相当) | 8 | 67 | 64 | 62 | 60 | ||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | M （並目) | 付属品 | ￥基準単価 | ||||
| パック価格 | 1個当たりの価格 | ||||||
| PACK-HNTR8 | 4 | 5 | 6 | 8 | ロック用M4×6 セットスクリュー1本 | 4,686 | 46.9 |
| PACK-HNTRSN8 | 4 | 5 | 6 | 8 | 4,686 | 46.9 | |
仕様・概要
- セットスクリューが付いているのでナット自体の固定が可能です。
- パネルやカバーの取り外しが頻繁な場所で便利です。
- ストッパはありません。
■ゆるみ防止タイプ
- タップ内側にゆるみ防止剤を塗布したナットです。搬送や装置稼動時の振動によるゆるみを軽減します。
- 樹脂コーティングとは…ねじの形状に沿って樹脂をコーティングしています。接着剤タイプほどのゆるみ防止効果は期待できませんが、硬化時間を必要とせず繰り返しご利用頂けます。
■ゆるみ防止剤の効果（参考値）
| 特徴 | 締結後の戻しトルク （1回目） | 補足事項 | |||
|---|---|---|---|---|---|
| 防止剤塗布なし | - | 5.2N・m | - | ||
| ゆるみ防止 樹脂コーティングタイプ | ・ゆるみ止め防止効果を繰り返しご利用可能 （繰り返し利用でゆるみ防止効果は減少します） ・締付後はすぐにゆるみ止め効果を発揮 | 6.5N・m | ・繰り返し利用でゆるみ防止効果は減少します。 ・5回目の戻しトルク：6.2N・m（HNTTZ5-5での測定） | ||
※戻しトルク値は参考値となります。ボルトとナットとのクリアランスによって値に差異が出る可能性があります。
■導電機能とは
- 導電用ナットには突起がついています。
- 取り付けた際に突起でアルミフレームのアルマイト皮膜を剥離させることにより導電性をもたせます。
使用例
本製品は後入れナットです。組立て後に溝から装着可能です。
締めこむことにより、ナット
単体で位置固定ができます。
を繰り返す場合など、高い再現性を必
要とする箇所に有効です。
技術情報
| 参考締付トルク（N・m） | |||
|---|---|---|---|
| M | S10C相当／SUS316相当（焼結） | ||
| 8 | 23.5 | ||
各種アルミフレームとパネル・ブラケットを取り付けるときのボルト（Mサイズ-L寸法）
■8シリーズ（溝幅10mm）
| 溝幅 | フレーム角 | 深さh | 対応ナット | フレームに取り付けるパネル・ブラケットの厚さb（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 10 | 40 | 12.5 | 8-4 | M4-12 | M4-15 | M4-20 | - | M4-25 | ||||||||||
| 8-5 | M5-12 | M5-15 | M5-20 | M5-22 | M5-25 | |||||||||||||
| 8-6 | M6-12 | M6-15 | M6-20 | M6-25 | ||||||||||||||
| 8-8 | - | M8-15 | M8-20 | M8-25 | ||||||||||||||
■8-45シリーズ（溝幅10mm）
| 溝幅 | フレーム角 | 深さh | 対応ナット | フレームに取り付けるパネル・ブラケットの厚さb（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 10 | 45 | 13 | 8-4 | M4-12 | M4-15 | M4-20 | - | M4-25 | ||||||||||
| 8-5 | M5-12 | M5-15 | M5-20 | M5-22 | M5-25 | |||||||||||||
| 8-6 | M6-12 | M6-15 | M6-20 | M6-25 | ||||||||||||||
| 8-8 | - | M8-15 | M8-20 | M8-25 | ||||||||||||||
選定サポート情報
■対応シリーズ
本製品は ミスミ製 8シリーズ（溝幅10mm）・ ミスミ製 8-45シリーズ（溝幅10mm）のアルミフレームに対応しております。
8シリーズ
8-45シリーズ
■先入れ/後入れの違い
・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。
六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | フレームキャップ | 溝カバー | |
|---|---|---|---|---|---|---|
| 写真 |
|
|
|
|
| |
| 8シリーズ | カタログページ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ | 8シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら | |
| 総合情報 | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | |
| 8-45シリーズ | カタログページ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ | 8-45シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら | |
| 総合情報 | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | |
