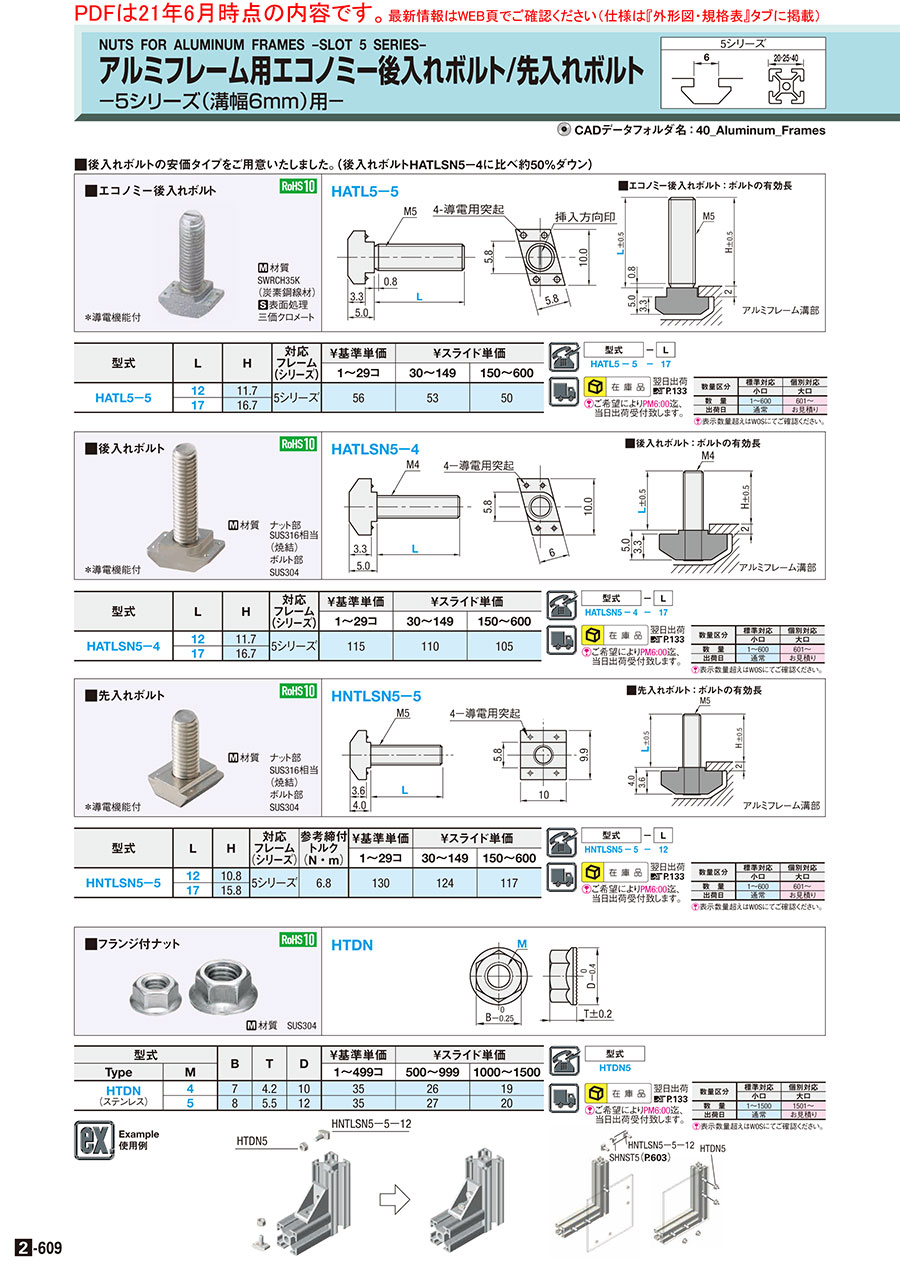

５シリーズ（溝幅６ｍｍ）用　アルミフレーム用先入れボルト

規格表

仕様・概要

• 本製品はボルト一体型ナットです。
• ボルトを締める工数を削減できます。

■導電機能とは

• 導電用ナットには突起がついています。
• 取り付けた際に突起でアルミフレームのアルマイト皮膜を剥離させることにより導電性をもたせます。

使用例

・本製品は先入れナットです。アルミフレームにあらかじめ入れてお使いください。

■例1

・ フランジ付きナットを使用することで簡単に締結できます。

■例2

・ 先入れ金属ストッパを使用することで、フレームを縦にしてもボルトが落ちません。

選定サポート情報

■対応シリーズ

本製品は ミスミ製 5シリーズ（溝幅6mm）のアルミフレームに対応しております。

5シリーズ

・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。

先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。

後入れ：組立後に溝から装着が可能です。



六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。
