メカニカル部品技術窓口
食込み管継手付きノズル
未確定：候補が18型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
外形図・規格表
【無償サンプル提供対象商品〔返却不要〕】
・初回に限り、実機での評価・検証用に無償でサンプルを提供いたします。（過去にご購入いただいたことのある型番はお申込みいただけません。）

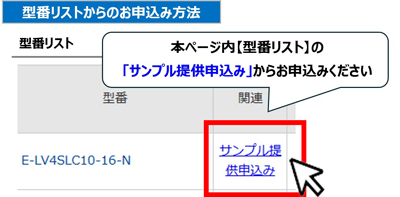

・本ページの型番リスト内「サンプル提供申し込み」リンクよりお申込みください。詳しいご利用方法はこちら
・初回に限り、実機での評価・検証用に無償でサンプルを提供いたします。（過去にご購入いただいたことのある型番はお申込みいただけません。）
・本ページの型番リスト内「サンプル提供申し込み」リンクよりお申込みください。詳しいご利用方法はこちら
| SKNS | SKNF | |
 |  |
| Type | [ M ]材質 | 耐熱温度 |
| SKNS | フェルール：SUS304 その他：SUS304 | 200℃ |
| SKNF |
規格表
| 型式 | − | d |
| SKNS4 | − | 1.5 |
| SKNF6 | − | 1 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | オリフィス d選択 | (L) | B | A | 対辺 | 質量 (g) | ￥基準単価 | |||||
| Type | 適用管外径 D | 本体 | ナット | 1～4コ | 5～20 | |||||||
| SKNS | 4 | 1.0 | 1.5 | 2.0 | 25.3 | 9 | 4 | 14 | 12 | 15 | 1,210 | 1,000 |
| 6 | 1.5 | 2.0 | 3.0 | 30.6 | 12 | 5.5 | 14 | 13 | 20 | 1,220 | 1,010 | |
| 8 | 2.0 | 3.0 | 5.0 | 37 | 13 | 8 | 19 | 17 | 38 | 1,240 | 1,030 | |
| SKNF | 4 | 0.8 | 1.0 | 1.2 | 24.2 | 8 | 4 | 13 | 12 | 15 | 1,310 | 1,100 |
| 6 | 28.4 | 10 | 5.5 | 14 | 13 | 20 | 1,320 | 1,110 | ||||
| 8 | 38 | 14 | 8 | 19 | 17 | 40 | 1,340 | 1,130 | ||||
| ■継手部の締め付け手順 | ||
 | ①ナットを外さないで、そのままパイプを継手の中に差し込み、パイプ先端を継手内部の 肩にあたるまで差し込んでください。 ②ナットを手締めにして、回らなくなるまで締めこんでください。 この位置を○ポイントとし、目印を付けてください。 ③継手本体をスパナ等でしっかりと動かないように固定し、もう1本のスパナでナットを 右記の回転数にて締め込んでください。 注意： プラスチックチューブを接続する際には、チューブ用インサート（SKITK）を必ず併用して、 φ4～φ12.7のチューブ締付け回転数は、1 1/4～1 1/2回転で締め付けてください。 | φ4機種 φ6～φ12.7機種  |
| ■取外し後の再締め付け方法 | ||
 | ①ナットを緩める前にナットの位置を確認してからナットを外してください。（基準の締付回転位置） フロントフェルールが正しい位置に装着されているか再確認してください。 再取付け前にボディのテーパ面及びフロント、リア部に異物が付着していないことを確認してください。 ②フロントフェルールが完全にボディのテーパシート面に密着するまで差し込んでから、 ナットを手締めにて締め付けてください。 （管端で本体テーパ部にスリ傷などつかないようにご注意の上、差し込んでください） ③次にスパナにて、ナットを緩める前の位置よりわずかに多く締め付けてください。 | ナットを締める前の位置 再締付け完了位置  |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
|
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
|
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
|
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
|
1,340円 ( 1,474円 ) | 在庫品1日目当日出荷可能 |
|
1,340円 ( 1,474円 ) | 在庫品1日目当日出荷可能 |
|
1,340円 ( 1,474円 ) | 在庫品1日目当日出荷可能 |
|
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
|
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
|
1,360円 ( 1,496円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
納期・価格
概要・仕様
仕様・概要
■SKNS 空気流量特性表
■SKNS 空気衝突力特性表
■SKNF 空気流量特性表
■SKNF 空気衝突力特性表
[ ! ]グラフの数値は実測参考値であり、保証値ではありません。
使用例
（ワークの清掃）
商品担当おすすめ
ミスミ
エアブローノズル おねじ・めねじ/ローレットあやめ/ターミナルブロック 焼鈍し・無し
おねじ（焼鈍し・焼鈍し無し）、めねじ（焼鈍し・焼鈍し無し）、ローレットあやめ（焼鈍し）、ターミナルブロック（焼鈍し）から選定いただけます。
食込み管継手付きノズルのレビュー
エアーブローの強化に
4
4.02021/08/18
エアーブローの強化を目的に、銅管の先に取り付けました。銅管をフレア加工せずにパイプと直接接続ができるので、取付けは簡単に...もっと読む
0人が参考にしています。
外販機器付帯配管継手として使用
4
4.02020/03/24
当社で生産販売しているホーニングマシンに付帯の塗布用研削油配管及び塵埃除去用エアブロー配管等に対しノズルとして使用してい...もっと読む
0人が参考にしています。
