アジャスタパッド　ロータリー金属パッドタイプ

アジャスタパッド　ロータリー金属パッドタイプ
  • アジャスタパッド　ロータリー金属パッドタイプ
  • アジャスタパッド　ロータリー金属パッドタイプ
通常単価(税別)
1,144円～2,079円
税込単価
1,258円～2,287円
通常出荷日：在庫品1日目当日出荷可能

【特長】ロータリータイプのアジャスタパッドになります。ボルト部分の長さ選択できます。

  • アジャスタの種類と特長についてはこちらご確認ください。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

アジャスタパッド　ロータリーショートタイプ

ミスミ

アジャスタパッド　ロータリーショートタイプ
通常価格(税別)： 316円 (税込価格：348円)

通常出荷日：在庫品1日目

よく一緒に見られています

アジャスタフット　ロータリータイプ

ミスミ

アジャスタフット　ロータリータイプ
通常価格(税別)： 1,052円 (税込価格：1,157円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

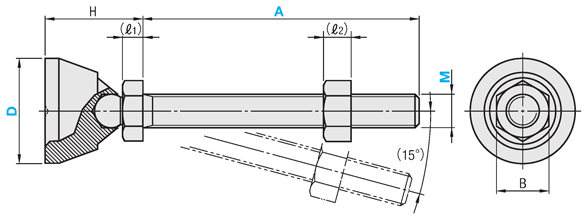

外形図・規格表


HNFJR

[ ! ]ねじ軸は回転します。
[ M ]材質：SS400相当　　[ S ]表面処理：三価クロメート


規格表

型式−M−A
HNFJR48−12−80
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M
(並目)		AHℓ1ℓ2B垂直耐荷重
(kN)		質量
(g)		￥基準単価
TypeD
HNFJR288205010028.25.26.5136.5501,040
3812308010035.47.4101913591,260
488205010033.25.26.5136.5731,607
12308010035.47.4101913851,649
588205010033.25.26.5136.51151,848
12308010035.47.41019131291,890

型番リスト

表示件数
  • 1
    • 型番
    HNFJR28-8-20
    HNFJR28-8-50
    HNFJR28-8-100
    HNFJR38-12-30
    HNFJR38-12-80
    HNFJR38-12-100
    HNFJR48-8-20
    HNFJR48-8-50
    HNFJR48-8-100
    HNFJR48-12-30
    HNFJR48-12-80
    HNFJR48-12-100
    HNFJR58-8-20
    HNFJR58-8-50
    HNFJR58-8-100
    HNFJR58-12-30
    HNFJR58-12-80
    HNFJR58-12-100

    ねじの呼び M

    許容荷重【範囲選択】

    (kN)

    許容荷重

    (kN)

    ねじの長さ【範囲選択】

    (mm)

    ねじの長さ A

    (mm)

    幅 D

    (mm)

    本体高さ

    (mm)

    		RoHS?最小発注数量
    8
    6.1～10.0
    6.5
    ～40
    20
    28
    28.2
    10
    1個
    8
    6.1～10.0
    6.5
    40.1～70
    50
    28
    28.2
    10
    1個
    8
    6.1～10.0
    6.5
    70.1～100
    100
    28
    28.2
    10
    1個
    12
    10.1～15.0
    13
    ～40
    30
    38
    35.4
    10
    1個
    12
    10.1～15.0
    13
    70.1～100
    80
    38
    35.4
    10
    1個
    12
    10.1～15.0
    13
    70.1～100
    100
    38
    35.4
    10
    1個
    8
    6.1～10.0
    6.5
    ～40
    20
    48
    33.2
    10
    1個
    8
    6.1～10.0
    6.5
    40.1～70
    50
    48
    33.2
    10
    1個
    8
    6.1～10.0
    6.5
    70.1～100
    100
    48
    33.2
    10
    1個
    12
    10.1～15.0
    13
    ～40
    30
    48
    35.4
    10
    1個
    12
    10.1～15.0
    13
    70.1～100
    80
    48
    35.4
    10
    1個
    12
    10.1～15.0
    13
    70.1～100
    100
    48
    35.4
    10
    1個
    8
    6.1～10.0
    6.5
    ～40
    20
    58
    33.2
    10
    1個
    8
    6.1～10.0
    6.5
    40.1～70
    50
    58
    33.2
    10
    1個
    8
    6.1～10.0
    6.5
    70.1～100
    100
    58
    33.2
    10
    1個
    12
    10.1～15.0
    13
    ～40
    30
    58
    35.4
    10
    1個
    12
    10.1～15.0
    13
    70.1～100
    80
    58
    35.4
    10
    1個
    12
    10.1～15.0
    13
    70.1～100
    100
    58
    35.4
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,144円
    ( 1,258円 )
    在庫品1日目当日出荷可能
    1,144円
    ( 1,258円 )
    在庫品1日目当日出荷可能
    1,144円
    ( 1,258円 )
    在庫品1日目当日出荷可能
    1,386円
    ( 1,525円 )
    在庫品1日目当日出荷可能
    1,386円
    ( 1,525円 )
    在庫品1日目当日出荷可能
    1,386円
    ( 1,525円 )
    在庫品1日目当日出荷可能
    1,768円
    ( 1,945円 )
    在庫品1日目当日出荷可能
    1,768円
    ( 1,945円 )
    在庫品1日目当日出荷可能
    1,768円
    ( 1,945円 )
    在庫品1日目当日出荷可能
    1,814円
    ( 1,995円 )
    在庫品1日目当日出荷可能
    1,814円
    ( 1,995円 )
    在庫品1日目当日出荷可能
    1,814円
    ( 1,995円 )
    在庫品1日目当日出荷可能
    2,033円
    ( 2,236円 )
    在庫品1日目当日出荷可能
    2,033円
    ( 2,236円 )
    在庫品1日目当日出荷可能
    2,033円
    ( 2,236円 )
    在庫品1日目当日出荷可能
    2,079円
    ( 2,287円 )
    在庫品1日目当日出荷可能
    2,079円
    ( 2,287円 )
    在庫品1日目当日出荷可能
    2,079円
    ( 2,287円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】ロータリータイプのアジャスタパッドになります。ボルト部分の長さ選択できます。

    ご注意

    • アジャスタの種類と特長についてはこちらご確認ください。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    ■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
    数量区分標準対応個別対応
    小口大口
    数 量1〜4950〜100101～
    値引率基準単価10％お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。

    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
