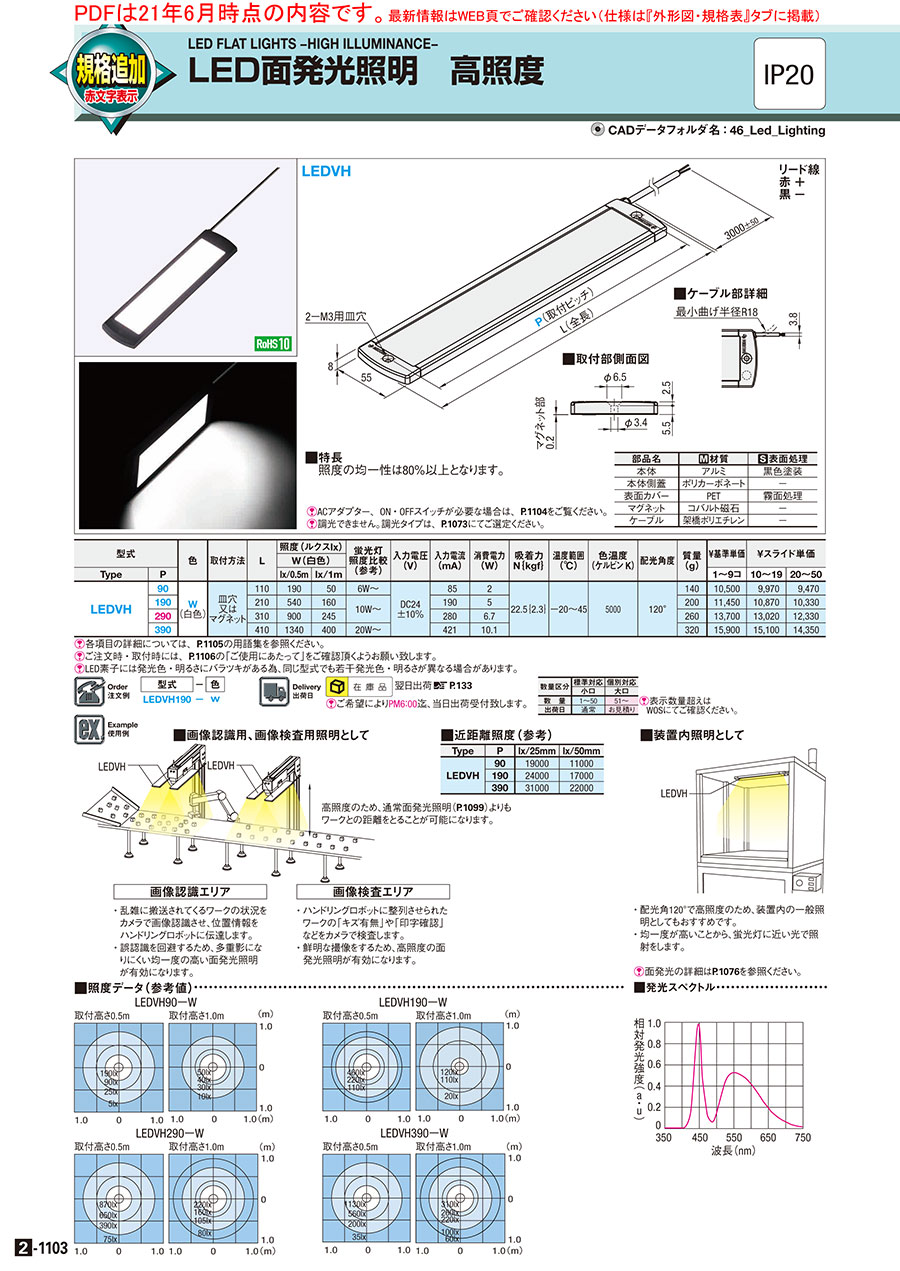

ＬＥＤ面発光照明 高照度
- 通常単価(税別)
- 15,766円～23,875円
- 税込単価
- 17,343円～26,263円
◆特長従来品のLEDVと比べ、最大1.7倍の高照度タイプのLED面発光照明です...
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。
外形図・規格表
規格表
| 型式 | − | 色 |
| LEDVH190 | − | W |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]照度の均一性は、80%以上となります。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 色 | 取付方法 | L | 照度(ルクスlx) | 蛍光灯 照度比較 (参考) | 入力電圧 (V) | 入力電流 (mA) | 消費電力 (W) | 吸着力 N｛kgf｝ | 温度範囲 (℃) | 色温度 (ケルビン K) | 配光角度 | 質量 (g) | ￥基準単価 | ￥スライド単価 | |||
| W(白色) | ||||||||||||||||||
| Type | P | lx/0.5m | lx/1m | 1～9コ | 10～19 | 20～50 | ||||||||||||
| LEDVH | 90 | W (白色) | 皿穴 又は マグネット | 110 | 190 | 50 | 6W～ | DC24 ±10％ | 85 | 2 | 22.5｛2.3｝ | －20～45 | 5000 | 120° | 140 | 11,025 | 10,469 | 9,944 |
| 190 | 210 | 540 | 160 | 10W～ | 190 | 5 | 200 | 12,023 | 11,414 | 10,847 | ||||||||
| 290 | 310 | 900 | 245 | 280 | 6.7 | 260 | 14,385 | 13,671 | 12,947 | |||||||||
| 390 | 410 | 1340 | 400 | 20W～ | 421 | 10.1 | 320 | 16,695 | 15,855 | 15,068 | ||||||||
