ＬＥＤ面発光照明 正方形 赤色
- 通常単価(税別)
- 18,469円～21,172円
- 税込単価
- 20,316円～23,289円
◆特長特殊な赤色偏光板の採用により、面発光照明に赤色発光を追加しました。照度の...
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

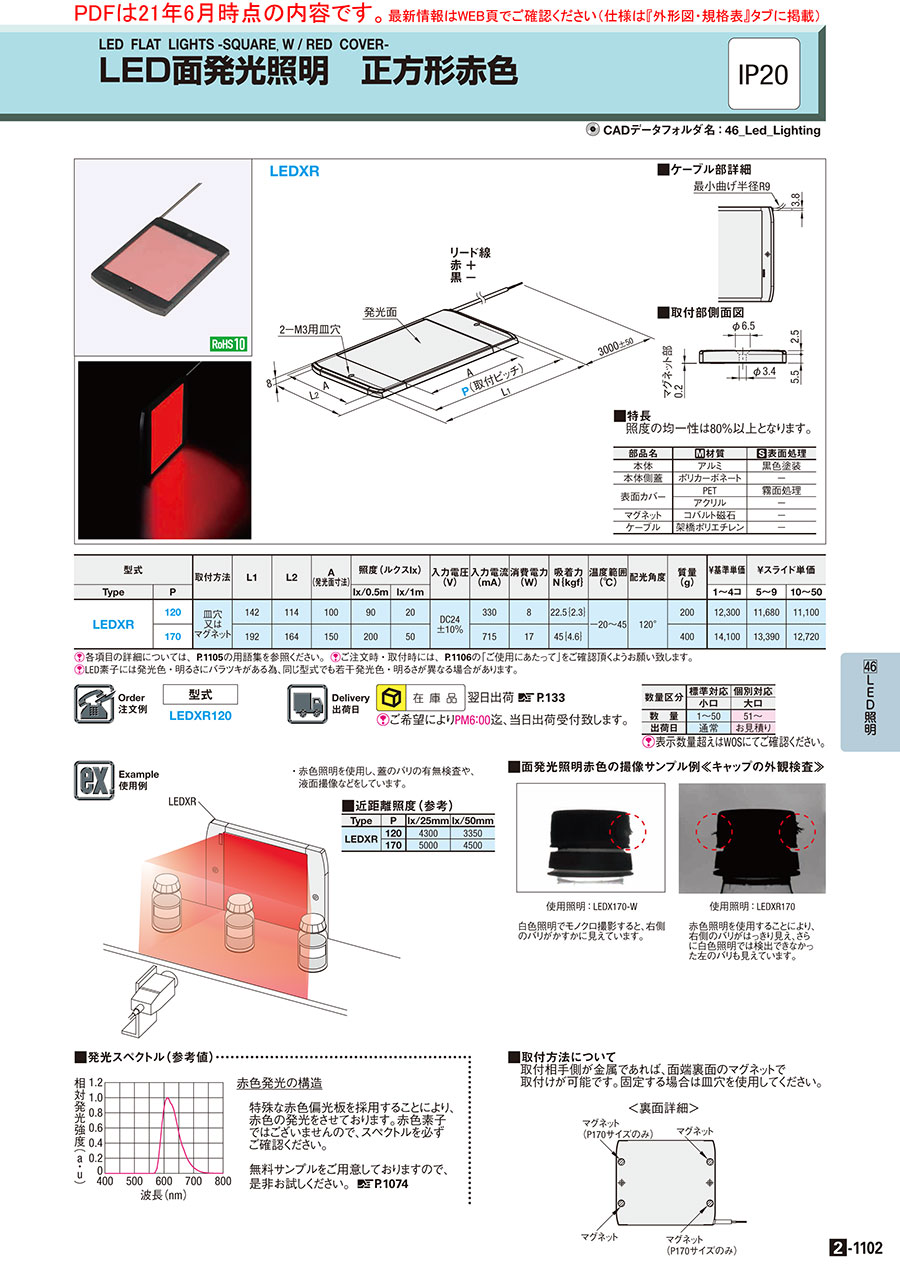

外形図・規格表
■リード線の白は使用しません。
■特長：照度の均一性は、80%以上となります。
LEDXR | リード線 赤 + 黒 ー | |
■ケーブル部詳細 | ■取付部側面図 | |
 |  | |
| 部品名 | [ M ]材質 | [ S ]表面処理 |
| 本体 | アルミ | 黒色塗装 |
| 本体側蓋 | ポリカーボネート | － |
| 表面カバー | PET | 霧面処理 |
| アクリル | － | |
| マグネット | コバルト磁石 | － |
| ケーブル | 架橋ポリエチレン | － |
■特長：照度の均一性は、80%以上となります。
規格表
| 型式 |
| LEDXR120 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 取付方法 | L1 | L2 | A (発光面寸法) | 照度(ルクスlx) | 入力電圧 (V) | 入力電流 (mA) | 消費電力 (W) | 吸着力 N｛kgf｝ | 温度範囲 (℃) | 配光角度 | 質量 (g) | ￥基準単価 | ￥スライド単価 | |||
| Type | P | lx/0.5m | lx/1m | 1～4コ | 5～9 | 10～50 | |||||||||||
| LEDXR | 120 | 皿穴 又は マグネット | 142 | 114 | 100 | 90 | 20 | DC24 ±10％ | 330 | 8 | 22.5｛2.3｝ | －20～45 | 120° | 200 | 12,915 | 12,264 | 11,655 |
| 170 | 192 | 164 | 150 | 200 | 50 | 715 | 17 | 45｛4.6｝ | 400 | 14,805 | 14,060 | 13,356 | |||||
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
〈裏面詳細〉
> 使用例
> LED照明とは
> 技術情報
> 用語集
製品仕様
■発光スペクトル(参考値)
 | 赤色発光の構造 特殊な赤色偏光板を採用することにより、赤色の発光を させております。赤色素子ではございませんので、スペクトルを 必ずご確認ください。 |
使用例
 | ・赤色照明を使用し、蓋のバリの有無検査や、液面撮像などを しています。 | ||||||||||
■近距離照度 (参考)
|
■面発光照明赤色の撮像サンプル例《キャップの外観検査》
 |  | |
| 使用照明：LEDX170-W ・白色照明でモノクロ撮影すると、右側の バリがかすかに見えています。 | 使用照明：LEDXR170 ・赤色照明を使用することにより、右側の バリがハッキリ見え、さらに白色照明では 検出できなかった左のバリも見えています。 |
■取付方法について
取付相手側が金属であれば、両端裏面のマグネットで取付けが可能です。固定する場合は皿穴を使用してください。〈裏面詳細〉
■アクセサリー
| 商品名 | on/offスイッチ | 角度調整ブラケット | ACアダプター |
|---|---|---|---|
| 写真 |
|
|
|
LED照明総合情報ページのご案内
> 商品ラインナップ> 使用例
> LED照明とは
> 技術情報
> 用語集
注意事項
- LED照明のデモ機サンプル貸出は、 現在サービスを終了しております。
- 調光器のみなど単品販売は実施しておりません。
- 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
- 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。
詳細情報
基本情報
◆特長
特殊な赤色偏光板の採用により、面発光照明に赤色発光を追加しました。照度の均一性は、80%以上となります。白色発光で検出できない場合に、赤色発光で検出できる場合もございます。
※ACアダプターが必要な場合はこちらから
LED照明の照度データや使用例などが掲載した総合情報サイトがリニューアル！
無償サンプル貸出サービスも実施中です。ぜひご利用ください！
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
ミスミ
ＬＥＤ面発光照明 赤色
特殊な赤色偏光板を採用し、面全体で赤色発光するLED面発光照明です。薄さ8㎜で、照度の均一性は、80%以上となります。白色発光で検出できない場合に、赤色発光で検出できる場合もございます。
ＬＥＤ面発光照明 正方形 赤色のレビュー
検査治具
4
4.02019/10/22
製品形状の確認用検査治具に使用
発光量も強く問題なく使用できます。
ただ、調光機の単体販売がないのが
残念です。
0人が参考にしています。
