ミスミ

ＬＥＤ面発光照明　赤色

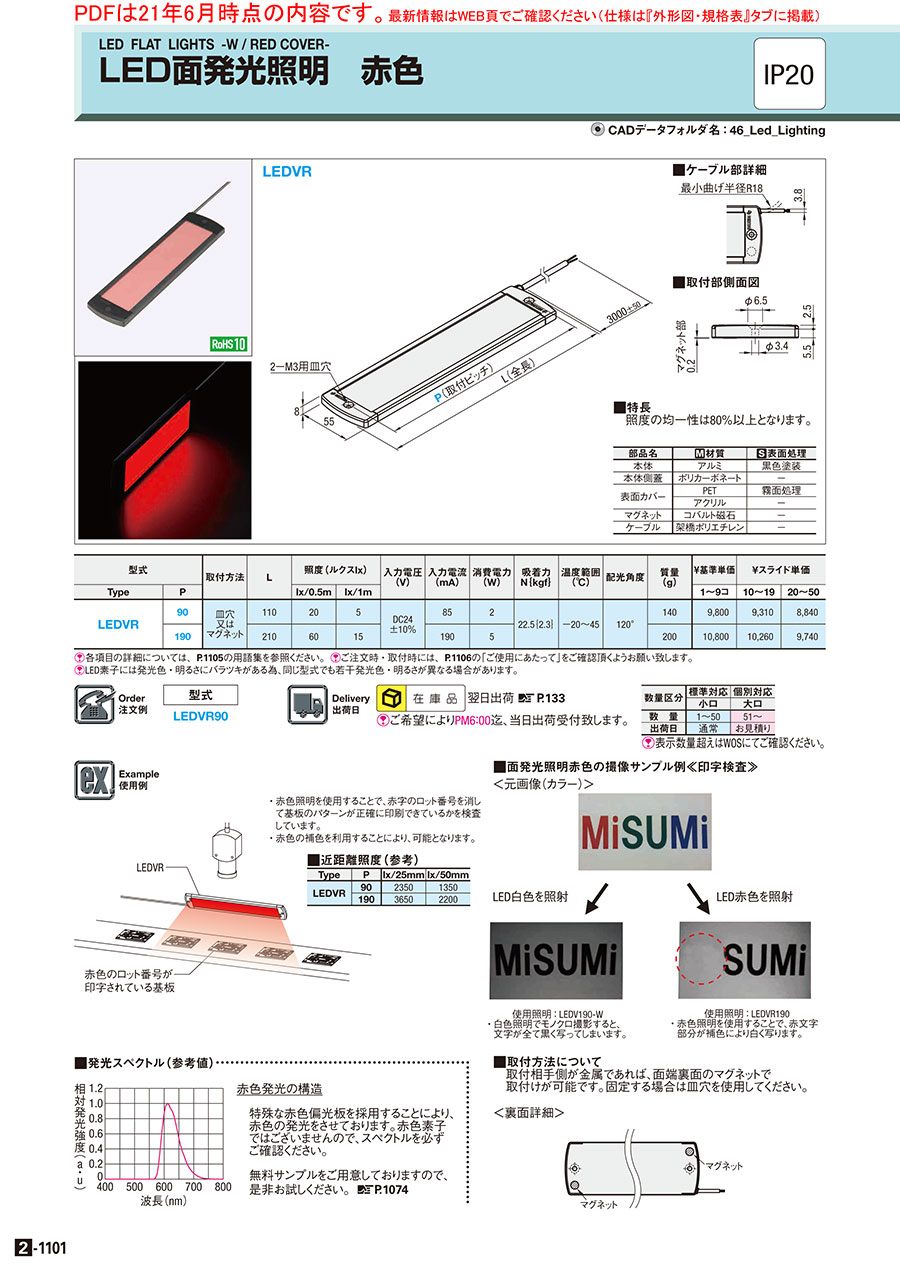

カタログ |P.2-1101

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 14,715円～16,216円

税込単価: 16,187円～17,838円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ＯＮ・ＯＦＦスイッチ単体

3.8

通常価格(税別)： 3,326円 (税込価格：3,659円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ＡＣアダプター

4.3

通常価格(税別)： 3,466円 (税込価格：3,813円)

通常出荷日：在庫品1日目

◆特長特殊な赤色偏光板を採用し、面全体で赤色発光するLED面発光照明です。薄さ...

詳細情報を確認する

形状
面発光タイプ
IP（防塵防水）
IP20
発光色
赤色
形状
フラットタイプ
取付方法
ネジ止・マグネット
入力電圧 (V)
DC24
配光角 (°)
120
筐体色
黒色
カバー色
赤色
調光機能
無
ケーブル/リード線径
AWG26

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が2型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

LEDVR

■ケーブル部詳細　　　　　　　　　　　　　　　　　　　　　■取付部側面図

部品名	[ M ]材質	[ S ]表面処理
本体	アルミ	黒色塗装
本体側蓋	ポリカーボネート	－
表面カバー	PET	霧面処理
表面カバー	アクリル	－
マグネット	コバルト磁石	－
ケーブル	架橋ポリエチレン	－

■特長：照度の均一性は、80%以上となります。

規格表

型式

LEDVR90

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		取付方法	L	照度(ルクスlx)		入力電圧 (V)	入力電流 (mA)	消費電力 (W)	吸着力 N｛kgf｝	温度範囲 (℃)	配光角度	質量 (g)	￥基準単価	￥スライド単価
Type	P			lx/0.5m	lx/1m								1～9コ	10～19	20～50
LEDVR	90	皿穴又はマグネット	110	20	5	DC24 ±10％	85	2	22.5｛2.3｝	－20～45	120°	140	10,290	9,776	9,282
	190		210	60	15		190	5				200	11,340	10,773	10,227

[ ! ]各項目の詳細については、こちらの用語集を参照ください。　[ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。

製品仕様

■発光スペクトル（参考値）

赤色発光の構造
　特殊な赤色偏光板を採用することにより、赤色の発光を
　させております。赤色素子ではございませんので、スペクトルを
　必ずご確認ください。

使用例

・赤色照明を使用することで、赤字のロット番号を消して
　基板のパターンが正確に印刷できているかを検査しています。
・赤色の補色を利用することにより、可能となります。

■近距離照度 (参考)

Type	P	lx/25mm	lx/50mm
LEDVR	90	2350	1350
LEDVR	190	3650	2200

■面発光照明赤色の撮像サンプル例《印字検査》

〈元画像（カラー）〉


LED白色を照射		LED赤色を照射

使用照明：LEDV190-W ・白色照明でモノクロ撮影すると文字が　全て黒く写ってしまいます。	使用照明：LEDVR190 ・赤色照明を使用することで、赤文字　部分が補色により白く写ります。

■取付方法について

　取付相手側が金属であれば、両端裏面のマグネットで取付けが可能です。固定する場合は皿穴を使用してください。
〈裏面詳細〉

■アクセサリー

商品名	on/offスイッチ	角度調整ブラケット	ACアダプター
写真

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

LED照明のデモ機サンプル貸出は、現在サービスを終了しております。
調光器のみなど単品販売は実施しておりません。
寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。

型番リスト

表示件数

型番

LEDVR90

LEDVR190

取付ピッチ P

(mm)

RoHS?

最小発注数量

90	10	1個
190	10	1個

通常単価(税別) (税込単価)	通常出荷日

14,715円 ( 16,187円 )	在庫品1日目当日出荷可能
16,216円 ( 17,838円 )	在庫品1日目当日出荷可能

基本情報

◆特長
特殊な赤色偏光板を採用し、面全体で赤色発光するLED面発光照明です。薄さ8㎜で、照度の均一性は、80%以上となります。白色発光で検出できない場合に、赤色発光で検出できる場合もございます。
※ACアダプターが必要な場合はこちらから
LED照明の照度データや使用例などが掲載した総合情報サイトがリニューアル！

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ＬＥＤ面発光照明　正方形　赤色
特殊な赤色偏光板の採用により、面発光照明に赤色発光を追加しました。照度の均一性は、80%以上となります。白色発光で検出できない場合に、赤色発光で検出できる場合もございます。
ミスミ
ＬＥＤ面発光照明　高照度
従来品のLEDVと比べ、最大1.7倍の高照度タイプのLED面発光照明です。LEDVと同サイズで高照度のため、ワークとの距離を取りたい場合に置き換えも可能です。
ミスミ
ＬＥＤ面発光照明　マグネットベースタイプ
自由に照明の角度を調整できるフレキシブルアーム付きのLED面発光照明です。マグネットベースのため、位置の調整や固定が容易で作業効率が上がります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
