ミスミ

ＬＥＤ面発光照明

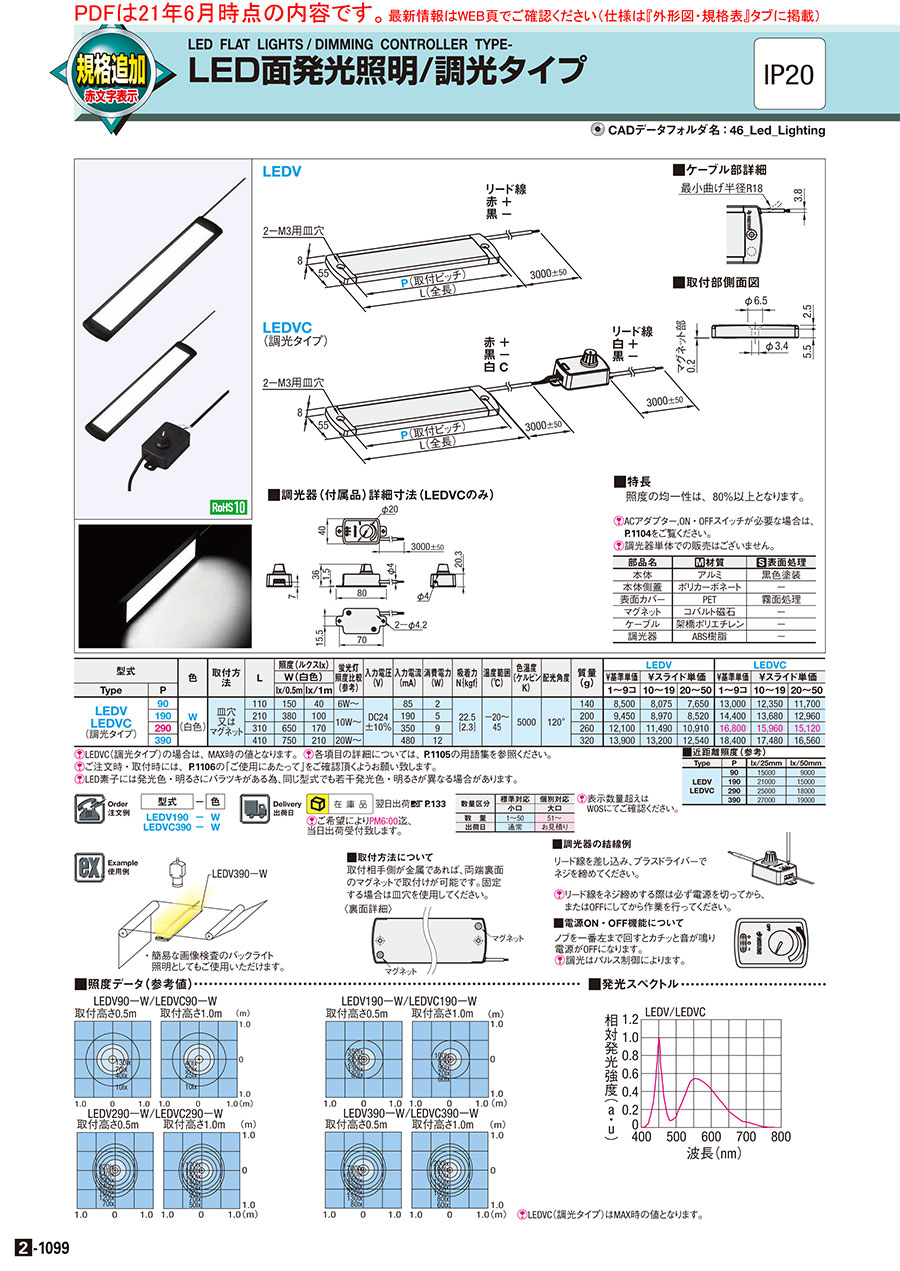

カタログ |P.2-1099

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 12,763円～27,628円

税込単価: 14,039円～30,391円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角度調整ブラケット

3.3

通常価格(税別)： 2,704円 (税込価格：2,974円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ＯＮ・ＯＦＦスイッチ単体

3.8

通常価格(税別)： 3,326円 (税込価格：3,659円)

通常出荷日：在庫品1日目

◆特長薄さ8㎜で、面全体で発光するLED面発光照明です。照度の均一性は、80%...

詳細情報を確認する

形状
面発光タイプ
IP（防塵防水）
IP20
発光色
白色
形状
フラットタイプ
取付方法
ネジ止・マグネット
入力電圧 (V)
DC24
配光角 (°)
120
筐体色
黒色

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

LEDV		リード線赤　＋黒　－

■ケーブル部詳細		■取付部側面図
LEDVC（調光タイプ）
赤　+ 黒　- 白　C リード線白　+ 黒　-
■調光器（付属品）詳細寸法（LEDVCのみ）

部品名	[ M ]材質	[ S ]表面処理
本体	アルミ	黒色塗装
本体側蓋	ポリカーボネート	−
表面カバー	PET	霧面処理
マグネット	コバルト磁石	−
ケーブル	架橋ポリエチレン	−
調光器	ABS樹脂	−

[ ! ]以下のものが必要な場合はそれぞれのページをご覧ください。ACアダプターはこちら、ON・OFFスイッチはこちら。
[ ! ]調光器単体での販売はございません。

規格表

型式	−	色
LEDV190 LEDVC390	− −	W W

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		色	取付方法	L	照度(ルクスlx)		蛍光灯照度比較 (参考)	入力電圧 (V)	入力電流 (mA)	消費電力 (W)	吸着力 N｛kgf｝	温度範囲 (℃)	色温度 (ケルビン K)	配光角度	質量 (g)	LEDV			LEDVC
型式					W(白色)											￥基準単価	￥スライド単価		￥基準単価	￥スライド単価
Type	P				lx/0.5m	lx/1m										1～9コ	10～19	20～50	1～9コ	10～19	20～50
LEDV LEDVC (調光タイプ)	90	W (白色)	皿穴又はマグネット	110	150	40	6W～	DC24 ±10％	85	2	22.5 ｛2.3｝	－20～45	5000	120°	140	8,925	8,479	8,033	13,650	12,968	12,285
	190			210	380	100	10W～		190	5					200	9,923	9,419	8,946	15,120	14,364	13,608
	290			310	650	170	10W～		350	9					260	12,705	12,065	11,456	19,320	18,354	17,388
	390			410	750	210	20W～		480	12					320	14,595	13,860	13,167	19,320	18,354	17,388

[ ! ]LEDVC（調光タイプ）の場合は、MAX時の値となります。照度の均一性は、80%以上となります。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。　[ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
■近距離照度（参考）

Type	P	lx/25mm	lx/50mm
LEDV LEDVC	90	15000	9000
	190	21000	15000
	290	25000	18000
	390	27000	19000

製品仕様

■照度データ（参考値）

■発光スペクトル

[ ! ]LEDVC（調光タイプ）はMAX時の値となります。

使用例

・簡易な画像検査のバックライト照明としても　ご使用いただけます。	■取付方法について　取付相手側が金属であれば、両端裏面のマグネットで　取付けが可能です。固定する場合は皿穴を使用して　ください。〈裏面詳細〉
■調光器の結線例　リード線を差し込み、プラスドライバーでねじを締めてください。	■電源のON・OFF機能について　ノブを一番左まで回すとカチッと音が鳴り電源がOFFに　なります。
[ ! ]リード線をねじ締めする際は、必ず電源を切ってから、またはOFFにしてから作業を行ってください。	[ ! ]調光はパルス制御によります。

その他装置別の使用例はこちら

■アクセサリー

商品名	on/offスイッチ	角度調整ブラケット	ACアダプター
写真

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

LED照明のデモ機サンプル貸出は、現在サービスを終了しております。
調光器のみなど単品販売は実施しておりません。
寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。

型番リスト

表示件数

型番

取付ピッチ P

(mm)

調光機能

ケーブル/リード線径

RoHS?

最小発注数量

90	無	AWG26	10	1個
190	無	AWG26	10	1個
290	無	AWG26	10	1個
390	無	AWG26	10	1個
90	有	AWG22	10	1個
190	有	AWG22	10	1個
290	有	AWG22	10	1個
390	有	AWG22	10	1個

通常単価(税別) (税込単価)	通常出荷日

12,763円 ( 14,039円 )	在庫品1日目当日出荷可能
14,190円 ( 15,609円 )	在庫品1日目当日出荷可能
18,169円 ( 19,986円 )	在庫品1日目当日出荷可能
20,872円 ( 22,959円 )	在庫品1日目当日出荷可能
19,520円 ( 21,472円 )	在庫品1日目当日出荷可能
21,622円 ( 23,784円 )	在庫品1日目当日出荷可能
27,628円 ( 30,391円 )	在庫品1日目当日出荷可能
27,628円 ( 30,391円 )	在庫品1日目当日出荷可能

基本情報

◆特長
薄さ8㎜で、面全体で発光するLED面発光照明です。照度の均一性は、80%以上となります。簡易的な画像検査のバックライト照明にも最適です。
※ACアダプターが必要な場合はこちらから
LED照明の照度データや使用例などが掲載した総合情報サイトがリニューアル！

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ＬＥＤ面発光照明　マグネットベースタイプ
自由に照明の角度を調整できるフレキシブルアーム付きのLED面発光照明です。マグネットベースのため、位置の調整や固定が容易で作業効率が上がります。
ミスミ
ＬＥＤ面発光照明　正方形　赤色
特殊な赤色偏光板の採用により、面発光照明に赤色発光を追加しました。照度の均一性は、80%以上となります。白色発光で検出できない場合に、赤色発光で検出できる場合もございます。
ミスミ
リニアレール　スチール製・ボールローラタイプ
材質に炭素鋼を利用したリニアレールです。スライダーは標準サイズ・ワイドサイズから選択可能で、追加工でスライダーの数を追加できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
