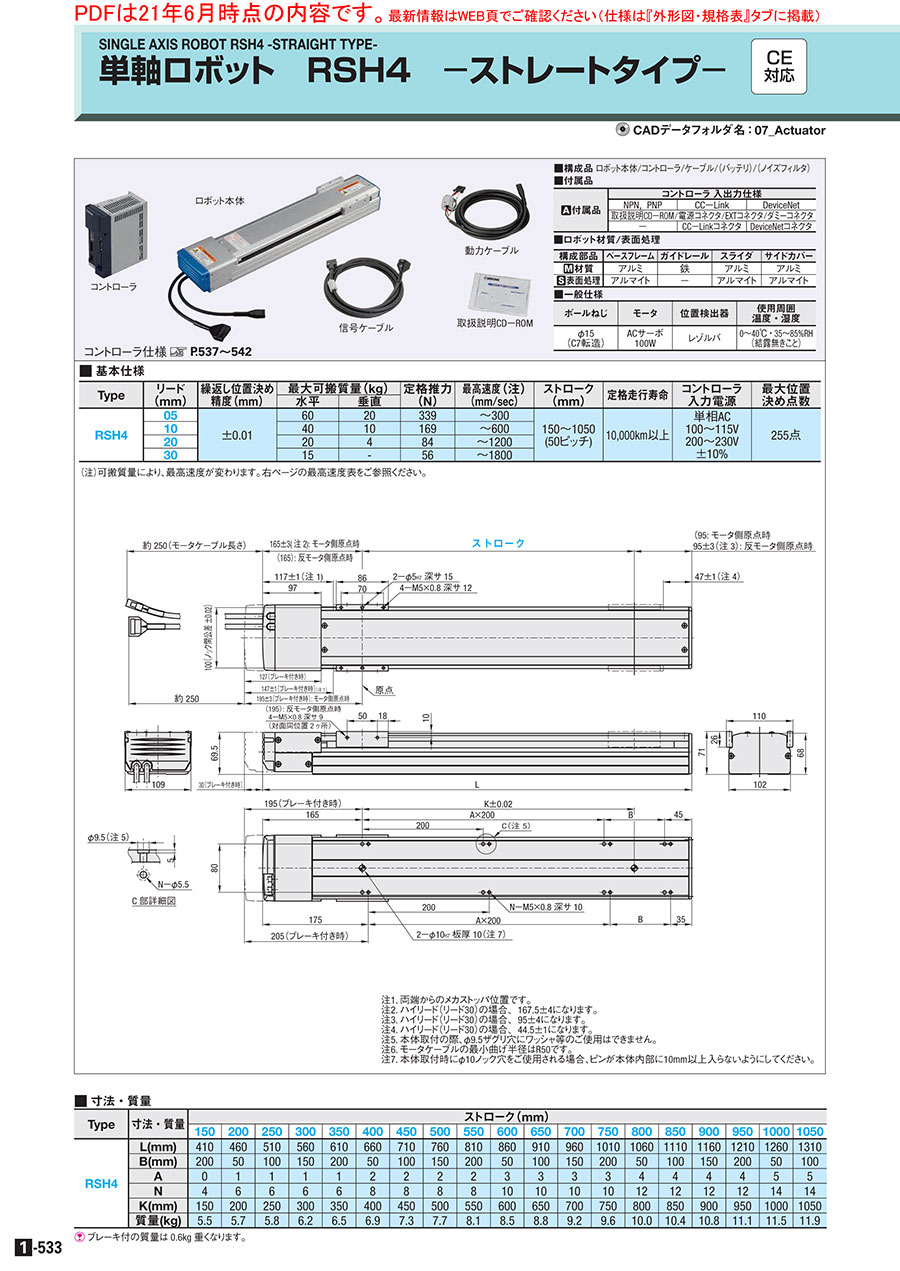

単軸ロボットＲＳＨ４

※初期設定について
・初めてご使用になる場合、別売の単軸ロボット専用サポートソフト「RS-Manager」を使用しての初期設定が必要です。
　「RS-Manager」をPCにインストールし、専用通信ケーブル（別売）でコンピュータとロボットコントローラを接続し使用します。
・サポートソフト「RS-Manager」をUSB接続でご使用の場合「専用USBドライバ」のインストールが必要です。
　USBドライバー無償ダウンロードは>>こちら

【Windows11でのご使用にあたって】

※1.Windows8～11の場合は、USBドライバインストール時、「ドライバ署名の強制」を無効にしていただく必要があります。
詳細は>>こちら RS-Managerの取扱説明書（P.64~）をご参照ください。

※2.Windows11対応のRS-Managerは、2023年10月以降出荷分での対応となります。（対応Ver.1.4.5以降）

・RS-Managerは複数台の短軸ロボット（PC）でご使用いただけます。
・単軸ロボットRSシリーズ用サポートソフト(通信ケーブル付、USBまたはD-subを指定ください)単品は>>こちら
・単軸ロボット専用サポートソフト「RS-Manager」単品は>>こちら
・単軸ロボット 通信ケーブル　単品は>>こちら

（注1）両端からのメカストップによる停止位置です。
（注2）ハイリード（リード30）の場合、167.5±4になります。
（注3）ハイリード（リード30）の場合、95±4になります。
（注4）ハイリード（リード30）の場合、44.5±1になります。
（注5）本体取付の際、φ9.5ザグル穴にワッシャ等のご使用はできません。
（注6）モータケーブルの最小曲げ半径はR50です。
（注7）本体取付時にφ10ノック穴をご使用される場合、ピンが本体内部に10mm以上入らないようにしてください。
（注8）ストロークが650mmを超えるとき、動作領域によってはボールねじの共振が発生する場合があります（危険速度）。
    その時は下表に示す最高速度を目安として動作速度を下げる調整をしてください。

[ ! ]I/Oケーブルは付属しておりません。ご入用の際は追加工(T)をご指定下さい。

■ロボット材質/表面処理

構成部品	ベースフレーム	ガイドレール	スライダ	サイドカバー
[ M ]材質	アルミ	鉄	アルミ	アルミ
[ S ]表面処理	アルマイト	−	アルマイト	アルマイト

■構成品 ロボット本体/コントローラ/ケーブル/（バッテリ）/（ノイズフィルタ）

■付属品

[ A ]付属品	コントローラ 入出力仕様
	NPN，PNP	CC−Link	DeviceNet
	取扱説明CD−ROM/電源コネクタ/EXTコネクタ/ダミーコネクタ
	−	CC−Linkコネクタ	DeviceNetコネクタ

型式	−	コントローラ種類	−	入出力種類	−	ノイズフィルタ有無	−	ケーブル長さ	−	ストローク
RSH420B	−	C22A	−	N	−	F1	−	3	−	200

[ ! ]回生装置付きはストロークの次に−RGTと指定して下さい。

■一般仕様

ボールねじ	モータ	位置検出器	使用周囲 温度・湿度
φ15 (C7転造)	ACサーボ 100W	レゾルバ	0〜40℃・35〜85%RH (結露無きこと)

■基本仕様

Type	リード (mm)	繰返し位置決め 精度(mm)	最大可搬質量(kg)		定格推力 (N)	最高速度(注) (mm/sec)	ストローク (mm)	定格走行寿命	コントローラ 入力電源	最大位置 決め点数
			水平	垂直
RSH4	05	±0.01	60	20	339	～300	150〜1050 (50ピッチ)	10,000km以上	単相AC 100～115V 200～230V ±10%	255点
	10		40	10	169	～600
	20		20	4	84	～1200
	30		15	-	56	〜1800

[ ! ](注)、可搬質量により、最高速度が変わります。【技術情報】の最高速度表をご参照ください。
[ ! ]最低速度は、速度の設定方法により設定できる速度が異なります。標準設定：最高速度の1％（最高速度：100%）、カスタム設定：0.01mm/s
[ ! ]ブレーキ有りをご選定の場合、最大可搬質量(kg)は垂直姿勢時の数値が適用となります。

■寸法・質量

Type	寸法・質量	ストローク(mm)
		150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
RSH4	L(mm)	410	460	510	560	610	660	710	760	810	860	910	960	1010	1060	1110	1160	1210	1260	1310
	A(mm)	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100	150	200	50	100
	M(mm)	0	1	1	1	1	2	2	2	2	3	3	3	3	4	4	4	4	5	5
	N(mm)	4	6	6	6	6	8	9	8	8	10	10	10	10	12	12	12	12	14	14
	K(mm)	150	200	250	300	350	400	450	500	550	600	650	700	750	800	850	900	950	1000	1050
	質量(kg)	5.5	5.7	5.8	6.2	6.5	6.9	7.3	7.7	8.1	8.5	8.8	9.2	9.6	10.0	10.4	10.8	11.1	11.5	11.9

[ ! ]ブレーキ付の質量は0.6kg重くなります。

型式			選択
Type	リード(mm)	ブレーキ有無＊1	コントローラ種類＊2	入出力種類	ノイズフィルタ有無＊3	ケーブル長さ(m)	ストローク(mm)	回生装置
RSH4	05	無：無記入 有：B	仕様 電源 アブソリュート仕様(データ保存用バッテリ付) インクリメンタル仕様 AC100〜115V C21A C21B AC200〜230V C22A C22B	NPN：N PNP：P CC−Link：C DeviceNet：D	無：F0 有：F1 仕様>>こちら	標準 耐屈曲 3.5m：3 3.5m：R3 　5m：5 　5m：R5 10m：10 10m：R10	150〜1050 (指定50mm単位)	RGT [ ! ]垂直使用時ストロークが700mm以上の場合必ず選択して下さい。
	10
	20
	30

[ ! ]＊1、垂直使用時はブレーキ有をご選定ください。リード30はブレーキ無のみ選択可。
[ ! ]＊2、コントローラはそれぞれの仕様にパラメータを設定して出荷します。
[ ! ]＊3、本機種にはノイズフィルタが必要です。お客様にて別途手配する場合は「無」をご選定ください。また、ノイズフィルタの一次側にサージアブソーバーを必ず設置してください。

詳細は取扱説明書 ダウンロード版をご参照ください。

[ ! ]単軸ロボットRS 取扱説明書 ダウンロード版は>>こちら
[ ! ]単軸ロボットコントローラ C21/C22 取扱説明書 ダウンロード版は>>こちら
[ ! ]単軸ロボットRSのシステム構成については>>こちらをご参照ください。
[ ! ]何を用意すればいいの？ 単軸ロボットRS周辺部品のご案内は>>こちらをご参照ください。
[ ! ]単軸ロボットRS FAQは>>こちらをご参照ください。
[ ! ]本製品専用以外の独自のプログラムによる制御は保証対象外です。お客様のご判断でご検証ください。

[ ! ]オプション品を単品にて購入の場合は、こちらをご参照ください。
[ ! ]追加工にてご購入いただいた方が単品でご購入いただくよりも安くお求めいただけます。
[ ! ]ポイント入力にはハンディターミナルもしくは、サポートソフトが必要です。
[ ! ]パラレル通信によるI/O制御には、I/Oケーブルが必要です。

【取扱説明書(冊子版)】

	日本語	英語	中国語
ロボット本体用	MJ5	ME5	MC5
コントローラ(C21/22)用	KJ3	KE3	KC3

[ ! ]取扱説明書 ダウンロード版は表内の各リンクをクリックしてください。
