【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードダブル

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

通常単価(税別): 640円～9,560円

税込単価: 704円～10,516円

今見ている商品の標準品

クオリティー品

ミスミ

フランジ付リニアブッシュスタンダードタイプダブル

4.5

通常価格(税別)： 1,120円 (税込価格：1,232円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【エコノミーシリーズ】 RoHS対応フランジ付リニアブッシュスタンダードシングル

4.3

通常価格(税別)： 300円 (税込価格：330円)

通常出荷日：在庫品1日目

内外径公差を刷新！RoHS10にも対応しました！まとめ買いで当社類似品より大幅...

詳細情報を確認する

タイプ
標準フランジ
フランジ種類
標準フランジ
直動/回転運動
リニアブッシュ(直動のみ)
外筒材質
SUJ2相当
潤滑の種類
なし
種類
標準フランジ
長さ
ダブル
ボール材質
SUJ2相当
材質証明書
対象

ご注意

グリース等の潤滑剤に影響のない防錆油を使用してありますが、洗浄（推奨洗浄方法：超音波洗浄機、もしくは白灯油）・乾燥をした後、グリースを塗布して使用することを推奨いたします。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が102型番あります。

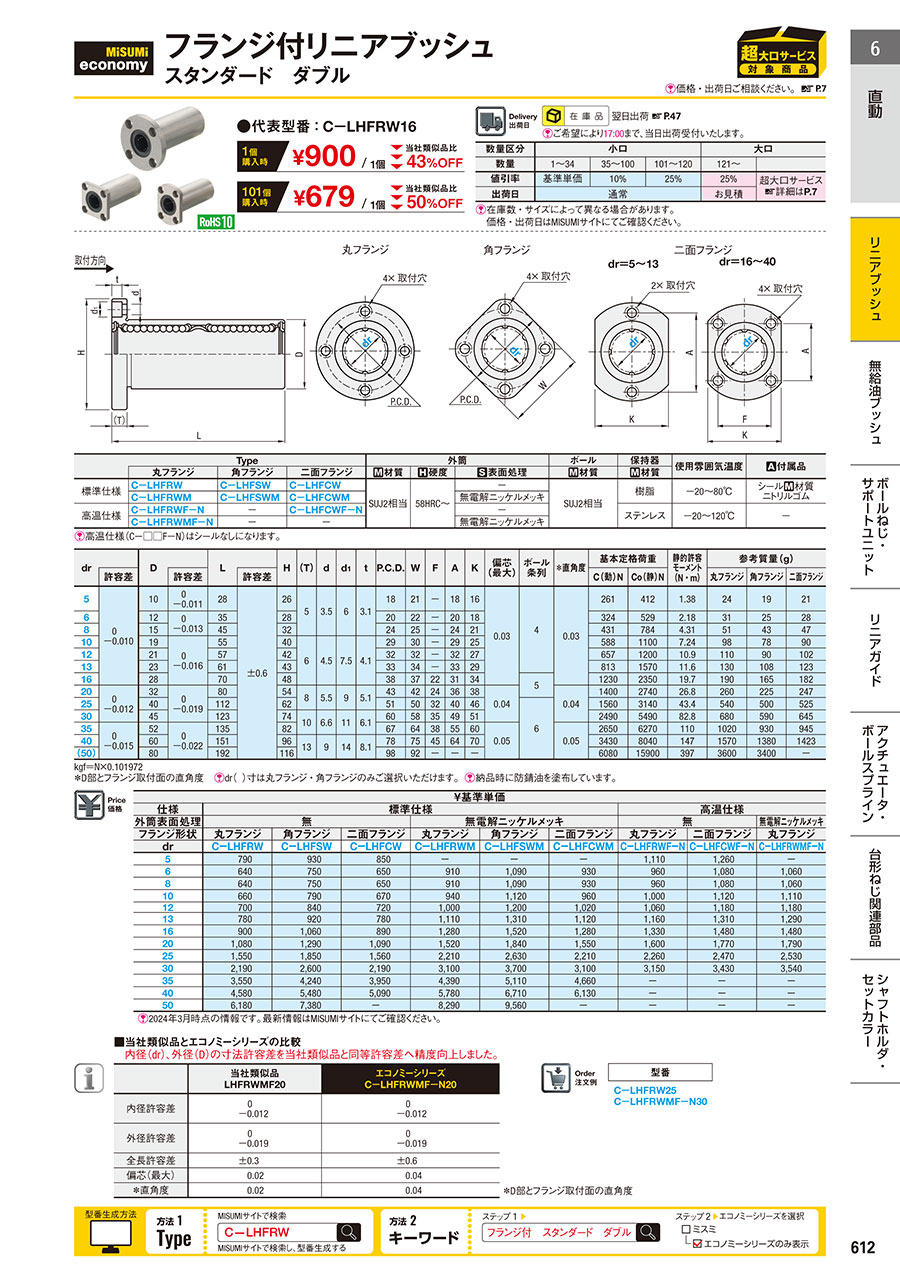

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

丸フランジ角フランジ二面フランジ dr=6~13 dr=16~30 【エコノミーシリーズ・大口超割引】フランジ付リニアブッシュ　スタンダード　ダブル:関連画像

Type				外筒			ボール	保持器	使用雰囲気温度	[ A ]付属品
	丸フランジ	角フランジ	二面フランジ	[ M ]材質	[ H ]硬度	[ S ]表面処理	[ M ]材質	[ M ]材質
標準仕様	C-LHFRW	C-LHFSW	C-LHFCW	SUJ2相当	58HRC〜	−	SUJ2相当	樹脂	－20〜 80℃	シール[ M ]材質ニトリルゴム
	C-LHFRWM	C-LHFSWM	C-LHFCWM			無電解ニッケルメッキ
高温仕様	C-LHFRWF-N	−	C-LHFCWF-N			−		ステンレス	－20〜120℃	−
	C-LHFRWMF-N	−	−			無電解ニッケルメッキ

[ ! ]高温仕様(Cー▢▢F-N)はシールなしになります。

規格表

注文例

型式(Type・dr)

C-LHFRW25

C-LHFRWMF−N30

	dr		D		L	H	(T)	d	d₁	t	P.C.D.	W	F	A	K	偏芯(mm) (最大) ＊1	ボール条列	直角度＊2	基本定格荷重		静的許容モーメント (N・m)	参考質量(g)
			表面処理																基本定格荷重			参考質量(g)
	許容差		なし		許容差														C(動)N	Co(静)N		丸フランジ	角フランジ	二面フランジ
			許容差																C(動)N	Co(静)N		丸フランジ	角フランジ	二面フランジ
5	0　 −0.010	10	0　 −0.011	28	±0.6	26	5	3.5	6	3.1	18	21	−	18	16	0.03	4	0.03	261	412	1.38	24	19	21
6		12	0　 −0.013	35		28					20	22	−	20	18				324	529	2.18	31	25	28
8		15	0　 −0.013	45		32					24	25	−	24	21				431	784	4.31	51	43	47
10		19	0　 −0.016	55		40	6	4.5	7.5	4.1	29	30	−	29	25				588	1100	7.24	98	78	90
12		21		57		42					32	32	−	32	27				657	1200	10.9	110	90	102
13		23		61		43					33	34	−	33	29				813	1570	11.6	130	108	123
16		28		70		48					38	37	22	31	34		5		1230	2350	19.7	190	165	182
20	0　 −0.012	32	0　 −0.019	80		54	8	5.5	9	5.1	43	42	24	36	38	0.04	5	0.04	1400	2740	26.8	260	225	247
25		40		112		62	8	5.5	9	5.1	51	50	32	40	46		6		1560	3140	43.4	540	500	525
30		45		123		74	10	6.6	11	6.1	60	58	35	49	51				2490	5490	82.8	680	590	645
35	0　 −0.015	52	0　 −0.022	135		82	10	6.6	11	6.1	67	64	38	55	60	0.05		0.05	2650	6270	110	1020	930	945
40		60		151		96	13	9	14	8.1	78	75	45	64	70				3430	8040	147	1570	1380	1423
(50)		80		192		116	13	9	14	8.1	98	92	−	−	−				6080	15900	397	3600	3400	−

kgf＝N×0.101972
＊1、外径Dの中心点と内径drの中心点のズレ量の最大値。
＊2、D部とフランジ取付面の直角度。
[ ! ]dr()寸は丸フランジ・角フランジのみご選択いただけます。
[ ! ]納品時に防錆油を塗布しています。
[ ! ]フランジ型高さ調整スペーサは>>こちらよりお選びいただけます。
[ ! ]シャフト・ハウジング公差は「軸径・ハウジング径の推奨公差」をご確認下さい。

■価格表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

￥基準単価
仕様	標準仕様						高温仕様
外筒表面処理	無			無電解ニッケルメッキ			無		無電解ニッケルメッキ
フランジ形状	丸フランジ	角フランジ	二面フランジ	丸フランジ	角フランジ	二面フランジ	丸フランジ	二面フランジ	丸フランジ
dr	CーLHFRW	CーLHFSW	CーLHFCW	CーLHFRWM	CーLHFSWM	CーLHFCWM	CーLHFRWFーN	CーLHFCWFーN	CーLHFRWMFーN
5	790	930	850	ー	ー	ー	1,110	1,260	ー
6	640	750	650	910	1,090	930	960	1,080	1,060
8	640	750	650	910	1,090	930	960	1,080	1,060
10	660	790	670	940	1,120	960	1,000	1,120	1,110
12	700	840	720	1,000	1,200	1,020	1,060	1,180	1,180
13	780	920	780	1,110	1,310	1,120	1,160	1,310	1,290
16	900	1,060	890	1,280	1,520	1,280	1,330	1,480	1,480
20	1,080	1,290	1,090	1,520	1,840	1,550	1,600	1,770	1,790
25	1,550	1,850	1,560	2,210	2,630	2,210	2,260	2,470	2,530
30	2,190	2,600	2,190	3,100	3,700	3,100	3,150	3,430	3,540
35	3,550	4,240	3,950	4,390	5,110	4,660	ー	ー	ー
40	4,580	5,480	5,090	5,780	6,710	6,130	ー	ー	ー
50	6,180	7,380	ー	8,290	9,560	ー	ー	ー	ー

商品概要

【特徴】
♢まとめ買いにより、当社類似品から最大50％割引き！！

【製品比較情報】
♢当社類似品と規格の差異が一部ございます。選定時はご注意の上ご使用ください。
　内径（dr）、外径（D）の寸法許容差を当社類似品と同等許容差へ精度向上しました。

	当社類似品 LHFRWMF20	エコノミーシリーズ C−LHFRWMF−N20
内径許容差	0 －0.012	0 －0.012
外径許容差	0 －0.019	0 －0.019
全長許容差	±0.3	±0.6
偏芯(最大)	0.02	0.04
＊直角度	0.02	0.04

＊D部とフランジ取付面の直角度

【当社類似品との価格比較】

ご注文数量	当社類似品	本商品	プライスダウン率
ご注文数量	LHFRWM20	C-LHFRWM20	プライスダウン率
1	2570	1520	41%
51	2313	1368	41%
101	2107	1064	50%

■値引率詳細例

ご注文数量				値引率
				C-LHFRWM20
1～50				ー
51～100				10%
101～1000				30%

各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。

注意・禁止事項

■定期メンテナンス
①グリース潤滑は使用前にリニアブッシュ内面のボール列にグリースを塗りこみ、その後は適時給油してください。
グリースは、リニアブッシュの鋼球と転動面（シャフト·ブッシュ）の表面に油膜を形成し、摩擦を小さくして焼付けを防止する効果があります。
グリースの減少及び劣化は、リニアブッシュの寿命に大きく影響します。
②推奨給油グリース：リチウム系石けん基グリース
③推奨給油間隔：通常6ヶ月ごと
走行距離が長い場合は3ヶ月ごと、期間内に1000kmを超える場合は1000kmごとの給油をお薦めします。
④リニアブッシュにモーメント荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。
ダブルタイプまたは複数のシングルタイプのご使用を推奨します。

■防塵対策
リニアブッシュの内部に異物・ホコリが入ると鋼球の循環に支障を来たし、思わぬ事故の原因となりますのでご注意ください。
過酷な環境下の使用時に、防塵カバーや保護カバーなどを取り付けてください。

■ミスミリニアブシュには、g6公差の焼入れシャフトを推奨します。

使用方法

図解	使用方法説明
	リニアブッシュに荷重（偏荷重）が大きくかかる場合は、シングルタイプ単体でのご使用は適しておりません。ダブルタイプまたは複数のシングルタイプのご使用を推奨します。
	リニアブシュは構造上回転運動には適しておりません。無理に回転させると破損の原因となりますのでご注意ください。
	リニアブシュは抜き差しを繰り返す用途には適しておりません。
	リニアブシュにシャフトを挿入する際、シャフトをこじった状態で挿入するとボールが脱落したり、リテーナを変形させますので芯を合わせて静かに組み込んでください。

使用例

ﾌﾗﾝｼﾞ付ﾘﾆｱﾌﾞｯｼｭｽﾀﾝﾀﾞｰﾄﾞﾀｲﾌﾟ C-VALUE ﾀﾞﾌﾞﾙ:関連画像

▲ワーク押し出し機構
