メカニカル部品技術窓口
絞り込み条件
未確定：候補が6型番あります。
内径(mm)
~mm- 10
- 12
- 15
- 20
- 25
- 30
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
ローラアジャスト ばねタイプ
- 通常単価(税別)
- 4,140円～4,570円
- 税込単価
- 4,554円～5,027円
ばね機構によるローラ・アイドラーのオートテンショナーです。 スパナ、レンチで...
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 種類
- アジャスト部品
- 材質証明書
- 対象外
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

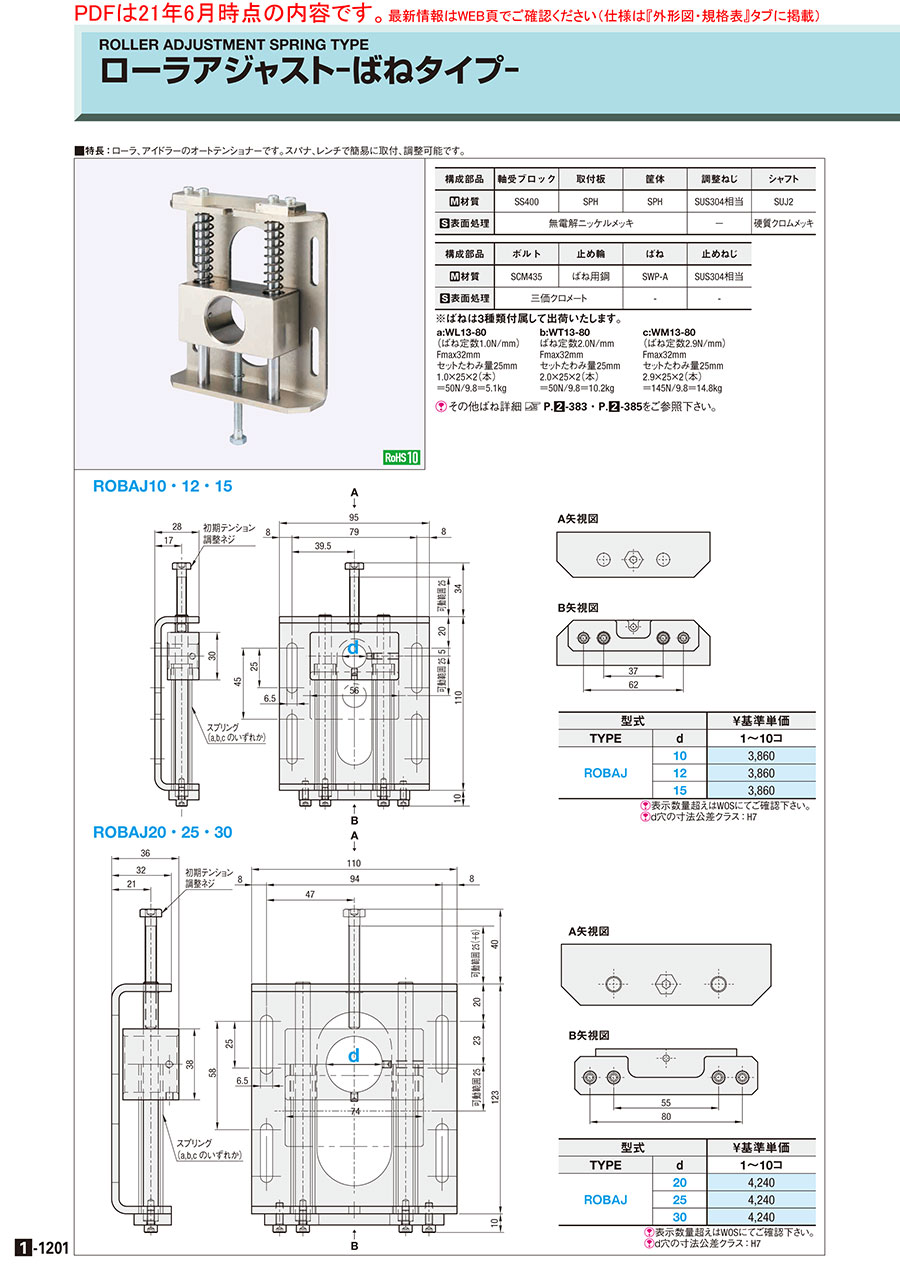

外形図・規格表
※ばねは3種類付属して出荷いたします。
a:WL13-80
（ばね定数1.0N/mm）
Fmax32mm
セットたわみ量25mm
1.0×25×2（本）
＝50N/9.8＝5.1kg
b:WT13-80
ばね定数2.0N/mm
Fmax32mm
セットたわみ量25mm
2.0×25×2（本）
＝50N/9.8＝10.2kg
c:WM13-80
（ばね定数2.9N/mm）
Fmax28mm
セットたわみ量25mm
2.9×25×2（本）
＝145N/9.8＝14.8kg
[ ! ] その他ばね詳細 >>こちらをご参照下さい。
ROBAJ10・12・15
ROBAJ20・25・30
A矢視図
A矢視図
B矢視図
B矢視図
[ ! ]ｄ穴の寸法公差クラス：H7
[ ! ]ｄ穴の寸法公差クラス：H7
| 構成部品 | 軸受ブロック | 取付板 | 筐体 | 調整ねじ | シャフト |
| [ M ]材質 | SS400 | SPH | SPH | SUS304相当 | SUJ2 |
| [ S ]表面処理 | 無電解ニッケルメッキ | － | 硬質クロムメッキ | ||
| 構成部品 | ボルト | 止め輪 | ばね | 止めねじ |
| [ M ]材質 | SCM435 | ばね用鋼 | SWP-A | SUS304相当 |
| [ S ]表面処理 | 三価クロメート | - | - | |
a:WL13-80
（ばね定数1.0N/mm）
Fmax32mm
セットたわみ量25mm
1.0×25×2（本）
＝50N/9.8＝5.1kg
b:WT13-80
ばね定数2.0N/mm
Fmax32mm
セットたわみ量25mm
2.0×25×2（本）
＝50N/9.8＝10.2kg
c:WM13-80
（ばね定数2.9N/mm）
Fmax28mm
セットたわみ量25mm
2.9×25×2（本）
＝145N/9.8＝14.8kg
[ ! ] その他ばね詳細 >>こちらをご参照下さい。
規格表
| 型式 |
| ROBAJ 30 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認下さい。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認下さい。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |
| TYPE | ｄ | 1～10コ |
| ＲＯBＡＪ | 10 | 4,050 |
| 12 | 4,050 | |
| 15 | 4,050 | |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ￥基準単価 | |
| TYPE | ｄ | 1～10コ |
| ＲＯBＡＪ | 20 | 4,450 |
| 25 | 4,450 | |
| 30 | 4,450 | |
詳細情報
基本情報
ばね機構によるローラ・アイドラーのオートテンショナーです。
スパナ、レンチで簡易に取付、テンションの調整が可能です。
取付方法・使用例につきましては概要・仕様をご参照ください。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
■取付方法
1.必要なばね力を選定しばねを取付、
調整ねじでたわみ量を調整します。
調整ねじでたわみ量を調整します。
2.ローラ（アイドラー）を取付し、
本体を筐体に仮止めします。
本体を筐体に仮止めします。
3.ローラ（アイドラー）にテンションかけ、
本体をきっちり取付。ボルトを緩めます。
本体をきっちり取付。ボルトを緩めます。
使用例
●ベルトオートテンショナー
●薄板押さえ
商品担当おすすめ
ローラアジャスト ばねタイプのレビュー
エンコーダー取付に使用
2
2.02019/12/17
ローラーを可動型に変更したい為購入しました。おおまかな調整は
バネを変えたりして出来ますが、微調整が必要なものや弱い力で...もっと読む
ミスミからのコメント
この度はお客様のご期待に沿えず申し訳ございませんでした。本商品はローラ用のため微調整に対応している商品ではございませんのでご注意いただけますと幸いです。頂きましたご意見につきましては、今後の商品開発の参考とさせていただきます。引き続きよろしくお願い致します。
2人が参考にしています。
送りローラのテンション調整
4
4.02016/03/04
確か以前はなかったと思うので、新しい商品ですね。テンション調整機構の構成や部品はいつも同じような感じなので、セットになっ...もっと読む
1人が参考にしています。
