【エコノミーシリーズ】 RoHS対応ゴニオアリ溝１軸

通常単価(税別): 26,330円～46,520円

税込単価: 28,963円～51,172円

通常出荷日：在庫品1日目当日出荷可能

あおり調整用ステージのリーズナブルな標準精度仕様です。FAカメラ位置調整　特設ページリリースのお知らせ...

詳細を確認

4.34.3

当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

エコノミーシリーズ

ミスミ

【エコノミーシリーズ】手動ゴニオアリ溝式一軸

通常価格(税別)： 15,800円 (税込価格：17,380円)

通常出荷日：在庫品1日目

今見ている商品の標準品

ミスミ

【高精度】ゴニオ　アリ溝　１軸

通常価格(税別)： 32,590円 (税込価格：35,849円)

通常出荷日：5 日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

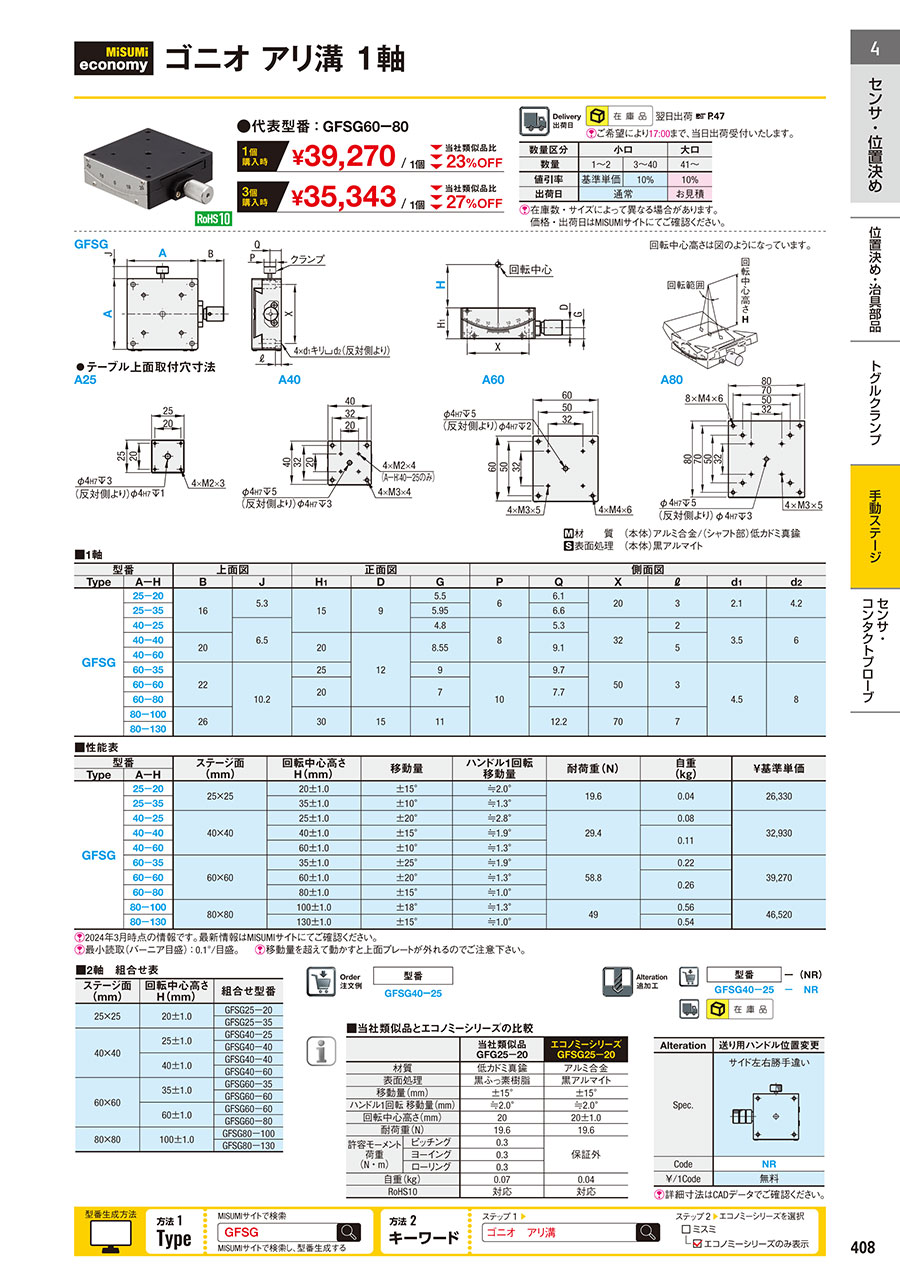

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

回転中心高さは図のようになっています。

GFSG

●テーブル上面取付穴寸法

A25

A40

A60

A80

[ M ]材質（本体）アルミ合金/（シャフト部）低カドミ真鍮
[ S ]表面処理（本体）黒アルマイト

規格表

型式

GFSG40−25

■1軸

型番		上面図		正面図			側面図
Type	A−H	B	J	H₁	D	G	P	Q	X	ℓ	d₁	d₂
GFSG	25−20	16	5.3	15	9	5.5	6	6.1	20	3	2.1	4.2
	25−35					5.95		6.6
	40−25		6.5			4.8	8	5.3	32	2	3.5	6
	40−40	20		20	12	8.55		9.1		5
	40−60
	60−35	22	10.2	25		9	10	9.7	50	3	4.5	8
	60−60			20		7		7.7
	60−80
	80−100	26		30	15	11		12.2	70	7
	80−130

■性能表
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番		ステージ面 (mm)	回転中心高さ H(mm)	移動量	ハンドル1回転移動量	耐荷重(N)	自重 (ｋｇ)	￥基準単価
Type	A−H
GFSG	25−20	25×25	20±1.0	±15°	≒2.0°	19.6	0.04	26,330
	25−35		35±1.0	±10°	≒1.3°
	40−25	40×40	25±1.0	±20°	≒2.8°	29.4	0.08	32,930
	40−40		40±1.0	±15°	≒1.9°		0.11
	40−60		60±1.0	±10°	≒1.3°
	60−35	60×60	35±1.0	±25°	≒1.9°	58.8	0.22	39,270
	60−60		60±1.0	±20°	≒1.3°		0.26
	60−80		80±1.0	±15°	≒1.0°
	80−100	80×80	100±1.0	±18°	≒1.3°	49	0.56	46,520
	80−130		130±1.0	±15°	≒1.0°		0.54

[ ! ]最小読取（バーニア目盛）：0.1°/目盛
[ ! ]移動量を超えて動かすと上面プレートが外れるのでご注意下さい。

■2軸　組合せ表

ステージ面 (mm)	回転中心高さ H(mm)	組合せ型式
25×25	20±1.0	GFSG25−20
		GFSG25−35
40×40	25±1.0	GFSG40−25
		GFSG40−40
	40±1.0	GFSG40−40
		GFSG40−60
60×60	35±1.0	GFSG60−35
		GFSG60−60
	60±1.0	GFSG60−60
		GFSG60−80
80×80	100±1.0	GFSG80−100
		GFSG80−130

追加工

型式

−

（NR）

在庫品

GFSG40−25

−

Alteration	送り用ハンドル位置変更
Spec.	サイド左右勝手違い
Spec.
Code	NR
￥/1Code	無料

[ ! ]詳細寸法はCADデータでご確認ください。

製品比較情報

■当社類似品とエコノミーシリーズの比較

		当社類似品 GFG25－20	エコノミーシリーズ GFSG25－20
材質		低カドミ真鍮	アルミ合金
表面処理		黒ふっ素樹脂	黒アルマイト
移動量(mm)		±15°	±15°
ハンドル1回転移動量(mm)		≒2.0°	≒2.0°
回転中心高さ(mm)		20	20±1.0
耐荷重(N)		19.6	19.6
許容モーメント荷重 (N・m)	ピッチング	0.3	保証外
	ヨーイング	0.3
	ローリング	0.3
自重(㎏)		0.07	0.04
RoHS10		対応	対応

※商品によって各スペックが異なりますので、詳細は規格表にてご確認ください
