シャフト 片端テーパ・片端めねじ／片端段付めねじ／片端おねじ
規格・仕様：
- 大口分納
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 該当なし
- 軸端形状（左）
- テーパ
- 軸端部直角度
- 直角度（0.2）
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が476型番あります。

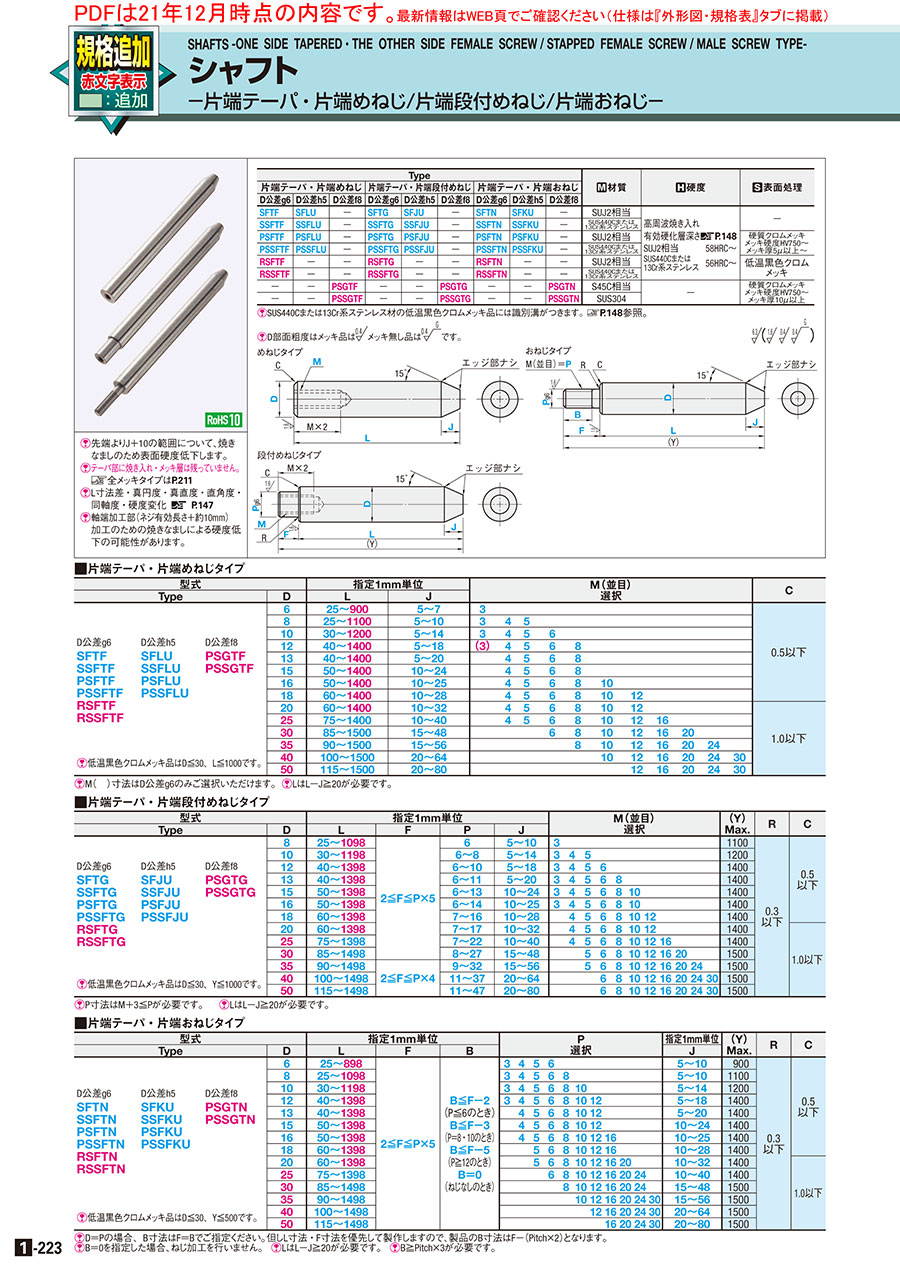

外形図・規格表
めねじタイプ
おねじタイプ
段付めねじタイプ
[ ! ]D部面粗度はメッキ品
メッキ無し品は
です。
[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。
[ ! ]軸端加工部(ねじ有効長さ＋約10mm)加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]Ｌ寸公差・真円度・真直度・直角度・同軸度・硬度変化は(こちら)
[ ! ]先端よりJ＋10の範囲について、焼きなましのため表面硬度低下します。
[ ! ]テーパ部に焼き入れ・メッキ層は残っていません。
メッキ無し品は
です。[ ! ]L、F寸の寸法公差はJISB0405m級に準じる。
[ ! ]軸端加工部(ねじ有効長さ＋約10mm)加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]Ｌ寸公差・真円度・真直度・直角度・同軸度・硬度変化は(こちら)
[ ! ]先端よりJ＋10の範囲について、焼きなましのため表面硬度低下します。
[ ! ]テーパ部に焼き入れ・メッキ層は残っていません。
| Type | [ M ]材質 | [ H ]硬度 | [ S ]表面処理 | ||||||||
| 片端テーパ・片端めねじ | 片端テーパ・片端段付めねじ | 片端テーパ・片端おねじ | |||||||||
| D公差g6 | D公差h5 | D公差f8 | D公差g6 | D公差h5 | D公差f8 | D公差g6 | D公差h5 | D公差f8 | |||
| SFTF | SFLU | − | SFTG | SFJU | − | SFTN | SFKU | − | SUJ2相当 | 高周波焼き入れ 有効硬化層深さ>>こちら SUJ2相当 58HRC〜 SUS440Cまたは 13Cr系ステンレス 56HRC〜 | − |
| SSFTF | SSFLU | − | SSFTG | SSFJU | − | SSFTN | SSFKU | − | SUS440Cまたは 13Cr系ステンレス | ||
| PSFTF | PSFLU | − | PSFTG | PSFJU | − | PSFTN | PSFKU | − | SUJ2相当 | 硬質クロムメッキ メッキ硬度HV750～ メッキ厚5μ以上～ | |
| PSSFTF | PSSFLU | − | PSSFTG | PSSFJU | − | PSSFTN | PSSFKU | − | SUS440Cまたは 13Cr系ステンレス | ||
| RSFTF | − | − | RSFTG | − | − | RSFTN | − | − | SUJ2相当 | 低温黒色クロムメッキ | |
| RSSFTF | − | − | RSSFTG | − | − | RSSFTN | − | − | SUS440Cまたは 13Cr系ステンレス | ||
| − | − | PSGTF | − | − | PSGTG | − | − | PSGTN | S45C相当 | − | 硬質クロムメッキ メッキ硬度HV750～ メッキ厚10μ以上 |
| − | − | PSSGTF | − | − | PSSGTG | − | − | PSSGTN | SUS304 | ||
規格表
◦片端テーパ・片端めねじタイプ
脱脂洗浄サービス >>こちら
◦片端テーパ・片端段付めねじタイプ
◦片端テーパ・片端おねじタイプ
| 型式 | − | L | − | J | − | M |
| SFTF20 | − | 350 | − | J15 | − | M6 |
| SF−SSFTF20 | − | 350 | − | J15 | − | M6 |
◦片端テーパ・片端段付めねじタイプ
| 型式 | − | L | − | F | − | P | − | J | − | M |
| SFTG20 | − | 350 | − | F25 | − | P16 | − | J10 | − | M8 |
| 型式 | − | L | − | F | − | B | − | P | − | J |
| SFTN20 | − | 350 | − | F40 | − | B30 | − | P10 | − | J10 |
■片端テーパ・片端めねじタイプ
[ ! ]M（ ）寸法はD公差g6のみご選択いただけます。[ ! ]LはL−J≧20が必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | 指定1mm単位 | M(並目) 選択 | C | ||||||||||||||
| Type | D | L | J | ||||||||||||||
D公差g6 SFTF SSFTF PSFTF PSSFTF RSFTF RSSFTF | D公差h5 SFLU SSFLU PSFLU PSSFLU | D公差f8 PSGTF PSSGTF | 6 | 25～900 | 5～7 | 3 | 0.5以下 | ||||||||||
| 8 | 25～1100 | 5～10 | 3 | 4 | 5 | ||||||||||||
| 10 | 30～1200 | 5～14 | 3 | 4 | 5 | 6 | |||||||||||
| 12 | 40～1400 | 5～18 | (3) | 4 | 5 | 6 | 8 | ||||||||||
| 13 | 40～1400 | 5～20 | 4 | 5 | 6 | 8 | |||||||||||
| 15 | 50～1400 | 10～24 | 4 | 5 | 6 | 8 | |||||||||||
| 16 | 50～1400 | 10～25 | 4 | 5 | 6 | 8 | 10 | ||||||||||
| 18 | 60～1400 | 10～28 | 4 | 5 | 6 | 8 | 10 | 12 | |||||||||
| 20 | 60～1400 | 10～32 | 4 | 5 | 6 | 8 | 10 | 12 | 1.0以下 | ||||||||
| 25 | 75～1400 | 10～40 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | ||||||||
| 30 | 85～1500 | 15～48 | 6 | 8 | 10 | 12 | 16 | 20 | |||||||||
| 35 | 90～1500 | 15～56 | 8 | 10 | 12 | 16 | 20 | 24 | |||||||||
| [ ! ]低温黒色クロムメッキ品はD≦30、L≦1000です。 | 40 | 100～1500 | 20～64 | 10 | 12 | 16 | 20 | 24 | 30 | ||||||||
| 50 | 115～1500 | 20～80 | 12 | 16 | 20 | 24 | 30 | ||||||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■片端テーパ・片端段付めねじタイプ
[ ! ]P寸法はM＋3≦Pが必要です。 [ ! ]LはL−J≧20が必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | 指定1mm単位 | M(並目) 選択 | (Y) Max. | R | C | ||||||||||||||||
| Type | D | L | F | P | J | ||||||||||||||||
| D公差g6 SFTG SSFTG PSFTG PSSFTG RSFTG RSSFTG | D公差h5 SFJU SSFJU PSFJU PSSFJU | D公差f8 PSGTG PSSGTG | 8 | 25〜1098 | 2≦F≦P×5 | 6 | 5～10 | 3 | 1100 | 0.3 以下 | 0.5 以下 | ||||||||||
| 10 | 30〜1198 | 6～8 | 5～14 | 3 | 4 | 5 | 1200 | ||||||||||||||
| 12 | 40〜1398 | 6～10 | 5～18 | 3 | 4 | 5 | 6 | 1400 | |||||||||||||
| 13 | 40〜1398 | 6～11 | 5～20 | 3 | 4 | 5 | 6 | 8 | 1400 | ||||||||||||
| 15 | 50〜1398 | 6～13 | 10～24 | 3 | 4 | 5 | 6 | 8 | 10 | 1400 | |||||||||||
| 16 | 50〜1398 | 6～14 | 10～25 | 3 | 4 | 5 | 6 | 8 | 10 | 1400 | |||||||||||
| 18 | 60〜1398 | 7～16 | 10～28 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | |||||||||||
| 20 | 60〜1398 | 7～17 | 10～32 | 4 | 5 | 6 | 8 | 10 | 12 | 1400 | 1.0以下 | ||||||||||
| 25 | 75～1398 | 7～22 | 10～40 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 1400 | ||||||||||
| 30 | 85～1498 | 8～27 | 15～48 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 1500 | ||||||||||
| 35 | 90～1498 | 2≦F≦P×4 | 9～32 | 15～56 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 1500 | ||||||||
| [ ! ]低温黒色クロムメッキ品はD≦30、Y≦1000です。 | 40 | 100～1498 | 11～37 | 20～64 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 1500 | ||||||||
| 50 | 115～1498 | 11～47 | 20～80 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | 1500 | |||||||||
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
■片端テーパ・片端おねじタイプ
[ ! ]D＝Pの場合、B寸法はF＝Bでご指定ください。但しL寸法・F寸法を優先して製作しますので、製品のB寸法はF−（Pitch×2）となります。
[ ! ]B＝0を指定した場合、ねじ加工を行いません。 [ ! ]LはL−J≧20が必要です。 [ ! ]B≧Pitch×3が必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
| 型式 | 指定1mm単位 | P(並目) 選択 | 指定1mm単位 | (Y) Max. | R | C | |||||||||||||||
| Type | D | L | F | B | J | ||||||||||||||||
| D公差g6 SFTN SSFTN PSFTN PSSFTN RSFTN RSSFTN | D公差h5 SFKU SSFKU PSFKU PSSFKU | D公差f8 PSGTN PSSGTN | 6 | 25～898 | 2≦F≦P×5 | B≦F−2 (P≦6のとき) B≦F−3 (P＝8・10のとき) B≦F−5 (P≧12のとき) B＝0 (ねじなしのとき) | 3 | 4 | 5 | 6 | 5～10 | 900 | 0.3 以下 | 0.5 以下 | |||||||
| 8 | 25～1098 | 3 | 4 | 5 | 6 | 8 | 5～10 | 1100 | |||||||||||||
| 10 | 30～1198 | 3 | 4 | 5 | 6 | 8 | 10 | 5～14 | 1200 | ||||||||||||
| 12 | 40～1398 | 3 | 4 | 5 | 6 | 8 | 10 | 12 | 5～18 | 1400 | |||||||||||
| 13 | 40～1398 | 4 | 5 | 6 | 8 | 10 | 12 | 5～20 | 1400 | ||||||||||||
| 15 | 50～1398 | 4 | 5 | 6 | 8 | 10 | 12 | 10〜24 | 1400 | ||||||||||||
| 16 | 50～1398 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 10〜25 | 1400 | |||||||||||
| 18 | 60～1398 | 5 | 6 | 8 | 10 | 12 | 16 | 10〜28 | 1400 | ||||||||||||
| 20 | 60～1398 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 10〜32 | 1400 | 1.0以下 | ||||||||||
| 25 | 75～1398 | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 10～40 | 1400 | |||||||||||
| 30 | 85～1498 | 8 | 10 | 12 | 16 | 20 | 24 | 15～48 | 1500 | ||||||||||||
| 35 | 90～1498 | 10 | 12 | 16 | 20 | 24 | 30 | 15～56 | 1500 | ||||||||||||
| [ ! ]低温黒色クロムメッキ品はD≦30、Y≦500です。 | 40 | 100～1498 | 12 | 16 | 20 | 24 | 30 | 20～64 | 1500 | ||||||||||||
| 50 | 115～1498 | 16 | 20 | 24 | 30 | 20～80 | 1500 | ||||||||||||||
[ ! ]B＝0を指定した場合、ねじ加工を行いません。 [ ! ]LはL−J≧20が必要です。 [ ! ]B≧Pitch×3が必要です。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
追加工詳細
■出荷日
| 3 | 日目出荷 |
・追加工詳細は下記よりご確認ください。
※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。
| 追加工コード | 追加工内容 | 固定寸法 | 適用条件 | 指定例 | ￥/1Code | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LKC | L寸法・公差を | ・L<200→L±0.03 ・200≦L＜500→L±0.05 ・L≧500→L±0.1 | [ ! ]L寸単位0.1mm指定可 [ NG ]D=Pの場合は適用不可 [ NG ]片端段付めねじ・片端おねじは適用不可 | SFTF20-350.5-J15-M6-LKC | 400 | |||||||||||||||||||||||||||||||||||||||||||||||
| SC | スパナ溝1箇所追加 M側
|
| [ ! ]D=6以上適用 [ ! ]SC=指定1mm単位 [ ! ]SC+ℓ1≦LーJ [ ! ]SC≧0 | SFTG20-350-F25-P16-J10-M8-SC5 | 400 | |||||||||||||||||||||||||||||||||||||||||||||||
| AC | 先端テーパ角度変更 | 指定角度：5° 10°20°25°30° | [ ! ]D-Jtan（AC°）×2≧2 L-J≧20が必要です。 | SFTG20-350-F25-P16-J10-M8-AC5 | 200 |
・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。
真円度（M）、真直度（K）、L寸法公差、直角度
■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真円度 M
外径g6・h5のシャフト（焼き入れ）
単位：mm
外径g6・h5のシャフト（焼き入れ）
| D | 真円度 M | |
|---|---|---|
| を超え | 以下 | |
| 5 | 13 | 0.004 |
| 13 | 20 | 0.005 |
■真直度 K
外径g6・h5のシャフト（焼き入れ）
単位：mm
外径g6・h5のシャフト（焼き入れ）
| D | L | 真直度 K | |
|---|---|---|---|
| 6～20 | L≦100 | 0.01以下 | |
| L＞100 | （L/100）×0.01以下 | ||
■L寸法公差
外径g6・h5のシャフト（焼き入れ）
単位：mm
外径g6・h5のシャフト（焼き入れ）
| L | L寸法 公差 | |
|---|---|---|
| を超え | 以下 | |
| 24 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| 1000 | 1400 | ±1.2 |
■同軸度・直角度
硬度・表面処理の注意点
■加工部の硬度低下について
・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度
■硬度低下範囲
・加工部から10mm程度
（例）
■焼なましによる硬度低下加工部
・おねじ ・段付 ・テーパ ・スパナ溝
■めねじの硬度低下条件
めねじは材質や選定条件により硬度低下の条件が異なります。
- SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
- SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ
■焼き入れの有効硬化層深さ
有効硬化層深さは外形寸法や材質の違いにより異なります。
| 外径 D | 有効硬化層深さ | |||
|---|---|---|---|---|
| SUJ2相当 | SUS440C/ 13Cr系ステンレス | |||
| 6～10 | 0.5以上 | 0.5以上 | ||
| 12・13 | 0.7以上 | |||
| 15～20 | 0.7以上 | |||
■硬質クロムメッキ及び加工部のメッキ層について
- 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
- 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。
例）メッキ残り部：段付き おねじシャフト 平面取り追加
///部：メッキ残部
シャフトと回転軸の違い
・リニアシャフトと 回転軸用シャフトの仕様比較
■基本仕様
| 仕様 | シャフト | 回転軸 | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 材質 | SUJ2相当 SUS440Cまたは13Cr系ステンレス | S45C相当 SUS304 | S45C相当 SUS304 | SCM435 | ||||||
| 焼き入れ | 高周波焼き入れ | - | - | 硬度30～35HRC | ||||||
| 外径公差 | g6/h5 | f8 | g6/h9/h7 | g6 | ||||||
| 表面処理 | メッキ無 硬質クロムメッキ 低温黒色クロムメッキ 無電解ニッケルメッキ（全長表面処理タイプ） | 硬質クロムメッキ | メッキ無 四三酸化鉄皮膜 無電解ニッケルメッキ | 四三酸化鉄皮膜 無電解ニッケルメッキ | ||||||
※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください
■追加工
| 追加工名称 | シャフト | 回転軸 | |||||
|---|---|---|---|---|---|---|---|
| L寸公差変更 | L<200⇒L±0.03 200≦L<500⇒L±0.05 L≧500⇒L±0.1 | L<500⇒L±0.05 L≧500⇒L±0.1 L≧800は適用不可 | |||||
| スパナ溝追加工 | 2箇所まで指定可能 | 1箇所まで指定可能 | |||||
| 平面取り | 2箇所まで指定可能 | 3箇所まで指定可能 | |||||
| 2面取り追加工 | 2箇所まで指定可能 角度指定：固定 | 1箇所まで指定可能 角度指定：15度単位で指定可能 | |||||
| V溝追加工 | 2箇所まで指定可能 | - | |||||
| キー溝 | 2箇所まで指定可能 段部への加工：不可 | 4箇所まで指定可能 段部への加工：可 | |||||
| おねじ細目ねじ変更 | 2種類 | 1種類 | |||||
| めねじ細目ねじ変更 | 1種類 | - | |||||
| 逃げ溝追加 | M6～M30 | M3～M30 | |||||
| めねじ深さ変更 | 可能 | 可能 | |||||
| 止め輪溝 | 2箇所指定可能 （追加工ではなく止め輪付タイプとなります） | D部2箇所、段部それぞれ1箇所 併用可 | |||||
| スリットカム用溝 | - | 1箇所まで指定可能 | |||||
| 同軸度変更 | - | 可能 | |||||
| おねじ左ねじ変更 | - | 可能 | |||||
| すり割り溝追加 | - | 1箇所まで指定可能 | |||||
| C面取り幅変更 | - | 可能 | |||||
