ミスミ

治具用高さ受けピン　おねじ

カタログ |P.1-1834

通常単価(税別): -

税込単価: -

通常出荷日：5日目

【特長】高さ方向と水平方向のワークの位置決めが可能です。おねじタイプです。

4.54.5

ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

よく一緒に見られています

ミスミ

治具用位置決めピン　並級ツバ付タイプ　おねじタイプ

通常出荷日：2 日目～

よく一緒に見られています

ミスミ

治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ

通常出荷日：2 日目～

未確定：候補が48型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図・規格表
型番リスト
詳細情報
カタログ

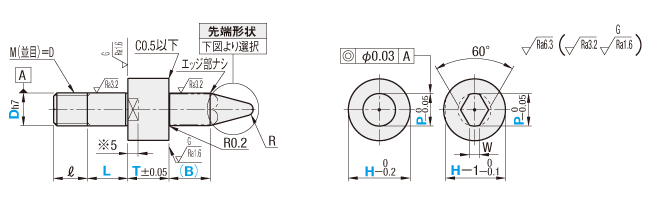

外形図・規格表

(丸)

(ダイヤ)

[ ! ]ダイヤ形状はP寸根元に加工上の段差が残ります。
[ ! ]T5.0～7.0時、廻り止め幅は3mmとなります。T7.1～20.0時、廻り止め幅は5mmとなります。
[ ! ]指示無き寸法公差はJIS B 0405 m級に準じる。ただし、面取り公差、おねじ長さ、角度寸法公差は除く。
[ ! ]P寸側の研磨逃げはありません。

先端形状選択　[ ! ]センター穴が残ります。
A形状	B形状
テーパ	テーパR
[ ! ]P-2Etan(A/2)≧0.73	[ ! ]e=P/2÷tan(A/2)+R-{R÷sin(A/2)}
参考： sin15°≒0.259　sin30°=0.5　sin45°≒0.707　sin60°≒0.866 tan15°≒0.267　tan30°≒0.577　tan45°=1　tan60°≒1.732

Type		[ M ]材質	[ H ]硬度
	形状
HUPNA	丸	SCM435	焼入 35～40HRC
HUPND	ダイヤ
THUPNA	丸	SCM415	浸炭焼入 55HRC～(深度0.7～0.8) ねじ部防浸処理
THUPND	ダイヤ

規格表

型式

−

Type

先端形状

HUPNA

−

P4.8

−

B10

−

L10

−

T20.0

−

H20

−

A60

−

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式					P 指定 0.1mm単位	B 指定 1mm単位	L 選択							T 指定 0.1mm単位	H 指定 1mm単位	A 選択	E (A形状) 1mm単位	ℓ	R	W	￥基準単価
Type		先端形状	D_h7																		HUPNA	HUPND	THUPNA	THUPND
焼入 (丸) HUPNA (ダイヤ) HUPND	浸炭 (丸) THUPNA (ダイヤ) THUPND	A (テーパ) B (テーパR)	6	0 −0.012	3.0～7.0	2～50 (B≦P×4)	5	8	10					5.0～20.0	9～20	30 60 90 120	1～15	6	1	1～2	1,450	2,150	1,870	2,590
					7.1～12.0										9～20			6	3	3	1,390	2,060	1,790	2,480
			8	0 −0.015	3.0～9.0		5	8	10	12	15				11～20			10	1.5	1～2	1,550	2,210	1,940	2,590
					9.1～16.0										11～20			10	4	3.5	1,480	2,110	1,860	2,480
			10		4.5～12.0		(5)	(8)	10	12	15				13～25			12	2	1～3	1,950	2,560	2,320	2,940
					12.1～20.0										13～25			12	4	4	1,870	2,460	2,230	2,810
			10T		4.5～12.0		(5)	(8)	10	12	15				13～25			18	2	1～3	1,950	2,560	2,320	2,940
					12.1～20.0										13～25			18	5	5	1,870	2,460	2,230	2,810
			12	0 −0.018	9.0～14.0			(8)	10	12	15	18			15～30			15	3	4	2,210	2,820	2,720	3,530
					14.1～25.0										15～30			15	6	6	2,110	2,690	2,460	3,070
			16		13.0～18.0				(10)	12	15	18	20		19～35			18	4	5	2,640	3,430	3,300	3,900
					18.1～32.0										19～35			18	8	8	2,360	2,980	2,870	3,730

[ ! ]W寸法　D6・D8：P＞5.0の時W＝2　D10・D10T：P＜5.0時W＝1　P＞7.0の時W＝3　[ ! ]（）のL寸サイズは丸形状のみ適用 [ ! ]P＋2≦H≦P×5

＊おねじタイプの締付トルク（参考値）は、技術データ>> こちらの締付トルクの強度区分（10.9）になります。ゆるみ止め剤もしくはスプリングワッシャ使用時は該当しません。

追加工

追加工コード	追加工内容		適用条件	指定例	\/1Code
KC	廻り止め位置変更	規格位置を0°とし90°移動した位置に廻り止め一面加工を行います。	[ ! ]ダイヤ形状のみ適用	HUPNDA10-P8.8-B10-L10-T20.0-H20-A60-E3-KC	200
KD	廻り止め加工	一面加工を行います。 T5.0～7.0時：3mm T7.1～20.0時：5mm	[ ! ]丸形状のみ適用 [ ! ]KDとSCは併用不可	HUPNAA10-P8.8-B10-L10-T20.0-H20-A60-E3-KD	200
SC	スパナ掛加工	スパナ掛を追加工します。指定方法：SC10	SC=指定1mm単位 SC>D、SC>P SC≦H-2 [ ! ]丸形状のみ適用	HUPNAA10-P8.8-B10-L10-T20.0-H20-A60-E3-SC18	500
MC	ねじ径変更	ねじ径を変更します。指定方法：MC8	[ ! ]D/3≦M＜D、Mmin3 [ ! ]ねじ元逃げ有 [ ! ]おねじタイプのみ適用	HUPNAA10-P8.8-B10-L10-T20.0-H20-A60-E3-MC8	200

型番リスト

表示件数

型番

HUPNAA6-P[3-12/0.1]-B[2-50/1]-L[5,8,10]-T[5-20/0.1]-H[9-20/1]-A[30,60,90,120]-E[1-15/1]

HUPNAA8-P[3-16/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[11-20/1]-A[30,60,90,120]-E[1-15/1]

HUPNAA10-P[4.5-20/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]-E[1-15/1]

HUPNAA10T-P[4.5-20/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]-E[1-15/1]

HUPNAA12-P[9-25/0.1]-B[2-50/1]-L[8,10,12,15,18]-T[5-20/0.1]-H[15-30/1]-A[30,60,90,120]-E[1-15/1]

HUPNAA16-P[13-32/0.1]-B[2-50/1]-L[10,12,15,18,20]-T[5-20/0.1]-H[19-35/1]-A[30,60,90,120]-E[1-15/1]

HUPNAB6-P[3-12/0.1]-B[2-50/1]-L[5,8,10]-T[5-20/0.1]-H[9-20/1]-A[30,60,90,120]

HUPNAB8-P[3-16/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[11-20/1]-A[30,60,90,120]

HUPNAB10-P[4.5-20/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]

HUPNAB10T-P[4.5-20/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]

HUPNAB12-P[9-25/0.1]-B[2-50/1]-L[8,10,12,15,18]-T[5-20/0.1]-H[15-30/1]-A[30,60,90,120]

HUPNAB16-P[13-32/0.1]-B[2-50/1]-L[10,12,15,18,20]-T[5-20/0.1]-H[19-35/1]-A[30,60,90,120]

HUPNDA6-P[3-12/0.1]-B[2-50/1]-L[5,8,10]-T[5-20/0.1]-H[9-20/1]-A[30,60,90,120]-E[1-15/1]

HUPNDA8-P[3-16/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[11-20/1]-A[30,60,90,120]-E[1-15/1]

HUPNDA10-P[4.5-20/0.1]-B[2-50/1]-L[10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]-E[1-15/1]

HUPNDA10T-P[4.5-20/0.1]-B[2-50/1]-L[10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]-E[1-15/1]

HUPNDA12-P[9-25/0.1]-B[2-50/1]-L[10,12,15,18]-T[5-20/0.1]-H[15-30/1]-A[30,60,90,120]-E[1-15/1]

HUPNDA16-P[13-32/0.1]-B[2-50/1]-L[12,15,18,20]-T[5-20/0.1]-H[19-35/1]-A[30,60,90,120]-E[1-15/1]

HUPNDB6-P[3-12/0.1]-B[2-50/1]-L[5,8,10]-T[5-20/0.1]-H[9-20/1]-A[30,60,90,120]

HUPNDB8-P[3-16/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[11-20/1]-A[30,60,90,120]

HUPNDB10-P[4.5-20/0.1]-B[2-50/1]-L[10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]

HUPNDB10T-P[4.5-20/0.1]-B[2-50/1]-L[10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]

HUPNDB12-P[9-25/0.1]-B[2-50/1]-L[10,12,15,18]-T[5-20/0.1]-H[15-30/1]-A[30,60,90,120]

HUPNDB16-P[13-32/0.1]-B[2-50/1]-L[12,15,18,20]-T[5-20/0.1]-H[19-35/1]-A[30,60,90,120]

THUPNAA6-P[3-12/0.1]-B[2-50/1]-L[5,8,10]-T[5-20/0.1]-H[9-20/1]-A[30,60,90,120]-E[1-15/1]

THUPNAA8-P[3-16/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[11-20/1]-A[30,60,90,120]-E[1-15/1]

THUPNAA10-P[4.5-20/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]-E[1-15/1]

THUPNAA10T-P[4.5-20/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]-E[1-15/1]

THUPNAA12-P[9-25/0.1]-B[2-50/1]-L[8,10,12,15,18]-T[5-20/0.1]-H[15-30/1]-A[30,60,90,120]-E[1-15/1]

THUPNAA16-P[13-32/0.1]-B[2-50/1]-L[10,12,15,18,20]-T[5-20/0.1]-H[19-35/1]-A[30,60,90,120]-E[1-15/1]

THUPNAB6-P[3-12/0.1]-B[2-50/1]-L[5,8,10]-T[5-20/0.1]-H[9-20/1]-A[30,60,90,120]

THUPNAB8-P[3-16/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[11-20/1]-A[30,60,90,120]

THUPNAB10-P[4.5-20/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]

THUPNAB10T-P[4.5-20/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]

THUPNAB12-P[9-25/0.1]-B[2-50/1]-L[8,10,12,15,18]-T[5-20/0.1]-H[15-30/1]-A[30,60,90,120]

THUPNAB16-P[13-32/0.1]-B[2-50/1]-L[10,12,15,18,20]-T[5-20/0.1]-H[19-35/1]-A[30,60,90,120]

THUPNDA6-P[3-12/0.1]-B[2-50/1]-L[5,8,10]-T[5-20/0.1]-H[9-20/1]-A[30,60,90,120]-E[1-15/1]

THUPNDA8-P[3-16/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[11-20/1]-A[30,60,90,120]-E[1-15/1]

THUPNDA10-P[4.5-20/0.1]-B[2-50/1]-L[10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]-E[1-15/1]

THUPNDA10T-P[4.5-20/0.1]-B[2-50/1]-L[10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]-E[1-15/1]

THUPNDA12-P[9-25/0.1]-B[2-50/1]-L[10,12,15,18]-T[5-20/0.1]-H[15-30/1]-A[30,60,90,120]-E[1-15/1]

THUPNDA16-P[13-32/0.1]-B[2-50/1]-L[12,15,18,20]-T[5-20/0.1]-H[19-35/1]-A[30,60,90,120]-E[1-15/1]

THUPNDB6-P[3-12/0.1]-B[2-50/1]-L[5,8,10]-T[5-20/0.1]-H[9-20/1]-A[30,60,90,120]

THUPNDB8-P[3-16/0.1]-B[2-50/1]-L[5,8,10,12,15]-T[5-20/0.1]-H[11-20/1]-A[30,60,90,120]

THUPNDB10-P[4.5-20/0.1]-B[2-50/1]-L[10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]

THUPNDB10T-P[4.5-20/0.1]-B[2-50/1]-L[10,12,15]-T[5-20/0.1]-H[13-25/1]-A[30,60,90,120]

THUPNDB12-P[9-25/0.1]-B[2-50/1]-L[10,12,15,18]-T[5-20/0.1]-H[15-30/1]-A[30,60,90,120]

THUPNDB16-P[13-32/0.1]-B[2-50/1]-L[12,15,18,20]-T[5-20/0.1]-H[19-35/1]-A[30,60,90,120]

導入側先端形状

導入側先端タイプ

材質

取付側外径 D

(φ)

熱処理

導入側外径 P

(φ)

外径H寸法

(mm)

位置決め部長さ B

(mm)

(°)

(mm)

材質証明書：材質

RoHS?

最小発注数量

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

3 ～ 12

9 ～ 20

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 10

5 ～ 20

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

3 ～ 16

11 ～ 20

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 15

5 ～ 20

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 15

5 ～ 20

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 15

5 ～ 20

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

9 ～ 25

15 ～ 30

2 ～ 50

30 ～ 120

1 ～ 15

8 ～ 18

5 ～ 20

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM435

ズブ焼入

13 ～ 32

19 ～ 35

2 ～ 50

30 ～ 120

1 ～ 15

10 ～ 20

5 ～ 20

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

3 ～ 12

9 ～ 20

2 ～ 50

30 ～ 120

5 ～ 10

5 ～ 20

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

3 ～ 16

11 ～ 20

2 ～ 50

30 ～ 120

5 ～ 15

5 ～ 20

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

5 ～ 15

5 ～ 20

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

5 ～ 15

5 ～ 20

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

9 ～ 25

15 ～ 30

2 ～ 50

30 ～ 120

8 ～ 18

5 ～ 20

SCM435

1個

丸

先端R（B形状）

[スチール] SCM435

ズブ焼入

13 ～ 32

19 ～ 35

2 ～ 50

30 ～ 120

10 ～ 20

5 ～ 20

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

3 ～ 12

9 ～ 20

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 10

5 ～ 20

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

3 ～ 16

11 ～ 20

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 15

5 ～ 20

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

1 ～ 15

10 ～ 15

5 ～ 20

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

1 ～ 15

10 ～ 15

5 ～ 20

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

9 ～ 25

15 ～ 30

2 ～ 50

30 ～ 120

1 ～ 15

10 ～ 18

5 ～ 20

SCM435

1個

ダイヤ

テーパ（A形状）

[スチール] SCM435

ズブ焼入

13 ～ 32

19 ～ 35

2 ～ 50

30 ～ 120

1 ～ 15

12 ～ 20

5 ～ 20

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

3 ～ 12

9 ～ 20

2 ～ 50

30 ～ 120

5 ～ 10

5 ～ 20

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

3 ～ 16

11 ～ 20

2 ～ 50

30 ～ 120

5 ～ 15

5 ～ 20

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

10 ～ 15

5 ～ 20

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

10T

ズブ焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

10 ～ 15

5 ～ 20

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

9 ～ 25

15 ～ 30

2 ～ 50

30 ～ 120

10 ～ 18

5 ～ 20

SCM435

1個

ダイヤ

先端R（B形状）

[スチール] SCM435

ズブ焼入

13 ～ 32

19 ～ 35

2 ～ 50

30 ～ 120

12 ～ 20

5 ～ 20

SCM435

1個

丸

テーパ（A形状）

[スチール] SCM415

浸炭焼入

3 ～ 12

9 ～ 20

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 10

5 ～ 20

SCM415

1個

丸

テーパ（A形状）

[スチール] SCM415

浸炭焼入

3 ～ 16

11 ～ 20

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 15

5 ～ 20

SCM415

1個

丸

テーパ（A形状）

[スチール] SCM415

浸炭焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 15

5 ～ 20

SCM415

1個

丸

テーパ（A形状）

[スチール] SCM415

10T

浸炭焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 15

5 ～ 20

SCM415

1個

丸

テーパ（A形状）

[スチール] SCM415

浸炭焼入

9 ～ 25

15 ～ 30

2 ～ 50

30 ～ 120

1 ～ 15

8 ～ 18

5 ～ 20

SCM415

1個

丸

テーパ（A形状）

[スチール] SCM415

浸炭焼入

13 ～ 32

19 ～ 35

2 ～ 50

30 ～ 120

1 ～ 15

10 ～ 20

5 ～ 20

SCM415

1個

丸

先端R（B形状）

[スチール] SCM415

浸炭焼入

3 ～ 12

9 ～ 20

2 ～ 50

30 ～ 120

5 ～ 10

5 ～ 20

SCM415

1個

丸

先端R（B形状）

[スチール] SCM415

浸炭焼入

3 ～ 16

11 ～ 20

2 ～ 50

30 ～ 120

5 ～ 15

5 ～ 20

SCM415

1個

丸

先端R（B形状）

[スチール] SCM415

浸炭焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

5 ～ 15

5 ～ 20

SCM415

1個

丸

先端R（B形状）

[スチール] SCM415

10T

浸炭焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

5 ～ 15

5 ～ 20

SCM415

1個

丸

先端R（B形状）

[スチール] SCM415

浸炭焼入

9 ～ 25

15 ～ 30

2 ～ 50

30 ～ 120

8 ～ 18

5 ～ 20

SCM415

1個

丸

先端R（B形状）

[スチール] SCM415

浸炭焼入

13 ～ 32

19 ～ 35

2 ～ 50

30 ～ 120

10 ～ 20

5 ～ 20

SCM415

1個

ダイヤ

テーパ（A形状）

[スチール] SCM415

浸炭焼入

3 ～ 12

9 ～ 20

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 10

5 ～ 20

SCM415

1個

ダイヤ

テーパ（A形状）

[スチール] SCM415

浸炭焼入

3 ～ 16

11 ～ 20

2 ～ 50

30 ～ 120

1 ～ 15

5 ～ 15

5 ～ 20

SCM415

1個

ダイヤ

テーパ（A形状）

[スチール] SCM415

浸炭焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

1 ～ 15

10 ～ 15

5 ～ 20

SCM415

1個

ダイヤ

テーパ（A形状）

[スチール] SCM415

10T

浸炭焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

1 ～ 15

10 ～ 15

5 ～ 20

SCM415

1個

ダイヤ

テーパ（A形状）

[スチール] SCM415

浸炭焼入

9 ～ 25

15 ～ 30

2 ～ 50

30 ～ 120

1 ～ 15

10 ～ 18

5 ～ 20

SCM415

1個

ダイヤ

テーパ（A形状）

[スチール] SCM415

浸炭焼入

13 ～ 32

19 ～ 35

2 ～ 50

30 ～ 120

1 ～ 15

12 ～ 20

5 ～ 20

SCM415

1個

ダイヤ

先端R（B形状）

[スチール] SCM415

浸炭焼入

3 ～ 12

9 ～ 20

2 ～ 50

30 ～ 120

5 ～ 10

5 ～ 20

SCM415

1個

ダイヤ

先端R（B形状）

[スチール] SCM415

浸炭焼入

3 ～ 16

11 ～ 20

2 ～ 50

30 ～ 120

5 ～ 15

5 ～ 20

SCM415

1個

ダイヤ

先端R（B形状）

[スチール] SCM415

浸炭焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

10 ～ 15

5 ～ 20

SCM415

1個

ダイヤ

先端R（B形状）

[スチール] SCM415

10T

浸炭焼入

4.5 ～ 20

13 ～ 25

2 ～ 50

30 ～ 120

10 ～ 15

5 ～ 20

SCM415

1個

ダイヤ

先端R（B形状）

[スチール] SCM415

浸炭焼入

9 ～ 25

15 ～ 30

2 ～ 50

30 ～ 120

10 ～ 18

5 ～ 20

SCM415

1個

ダイヤ

先端R（B形状）

[スチール] SCM415

浸炭焼入

13 ～ 32

19 ～ 35

2 ～ 50

30 ～ 120

12 ～ 20

5 ～ 20

SCM415

1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】高さ方向と水平方向のワークの位置決めが可能です。おねじタイプです。

ご注意

ダイヤ形状選定時、P寸根元に加工上の段差が残る場合がございます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数　量	1〜9	10〜19	20〜29	30～50	51～
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常			＋7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]標準対応大口以上はストーク対応なし

納期

日目出荷

				ご注文締切
急	ストークB	3日目出荷	500円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律1,350円
[ NG ]浸炭焼入ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

高さ方向と水平方向のワークの位置決めが同時にできます。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
治具用位置決めピン　並級ツバ付タイプ　おねじタイプ
ワークがひっかからないよう、従来より研磨逃げ溝を小さくしました。
ミスミ
治具用位置決めピン　並級ツバなしタイプ　おねじタイプ
P寸公差 0-0.05、同軸度0.03または0.05の並級商品です。
ミスミ
治具用位置決めピン　並級ツバ付タイプ　先端形状選択おねじタイプ
先端形状の選択が可能なタイプです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

治具用高さ受けピン　おねじのレビュー

4.5平均満足度：4.57件のレビュー

星5
57%
星4
43%
星3
0%
星2
0%
星1
0%

治具組み立て

満足度：4.02023/06/06

治具の高さ調整にて使用。精度等も問題は無い。急ぎで必要の場合はストークが使えて便利。

0人が参考にしています。

検査治具部品

満足度：5.02023/04/19

穴位置の寸法検査用に取付け使用しました。使いやすそうで性能に問題もない

0人が参考にしています。

治具

満足度：4.02022/03/24

この商品は自社で使用する治具に使用しました。使用については特に何も問題ないようです。この商品を選んだ理由は特にこだわり等...もっと読む

0人が参考にしています。

治工具

満足度：5.02022/03/22

特に性能に問題も無く使用できているので良かったです。納期も問題ないです。

0人が参考にしています。

治具に使用しています

満足度：5.02022/02/09

設計を含めて製作を依頼された治具の高さ調整用に使用しています。治具製作時にはゼロゼロで製作していても、実際に使用するとパ...もっと読む

0人が参考にしています。

7件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品治具用高さ受けピン　おねじ	治具用高さ受けピン　止めねじ	【クリーン洗浄品】治具用位置決めピン　並級ツバ付タイプ　おねじタイプ	【クリーン洗浄品】治具用位置決めピン　並級ツバなしタイプ　おねじタイプ	【クリーン洗浄品】治具用位置決めピン　精級ツバ付タイプ　おねじタイプ	【クリーン洗浄品】治具用位置決めピン　精級ツバなしタイプ　おねじタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	5日目	5日目	6日目	6日目	6日目	6日目
特性・用途	該当なし	該当なし	クリーン洗浄	クリーン洗浄	クリーン洗浄	クリーン洗浄
基本形状	高さ受けピン	高さ受けピン	治具ピンツバ付	治具ピンツバ無	治具ピンツバ付	治具ピンツバ無
取付側形状	おねじ	全周溝（止めねじ）	おねじ	おねじ	おねじ	おねじ
同軸度	並級 φ0.03	並級 φ0.03	並級 φ0.03	並級 φ0.03	精級 φ0.01	精級 φ0.01
導入側公差	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05	並級 0/-0.05	精級 0/-0.01	精級 0/-0.01

よく一緒に購入される商品

ミスミ
治具用位置決めピン　並級ツバ付タイプ　先…4.2
通常価格(税別) : -
通常出荷日 : 2日目～
ミスミ
キャッチヤー　Ｖ溝タイプ　　フラットボト…3.5
通常価格(税別) : 2,710円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
絶縁ノックピン4.2
通常価格(税別) : 488円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ヒンジピン　ストレート割ピン止めタイプ4.4
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
位置決めパイロットピン　圧入タイプ4.3
通常価格(税別) : -
通常出荷日 : 3日目
ミスミ
ドライブッシュ　ストレート4.5
通常価格(税別) : 330円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
金属ワッシャ　Ｔ寸選択・指定タイプ　並級…4.7
通常価格(税別) : 160円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
シムリング4.6
通常価格(税別) : 120円-
通常出荷日 : 在庫品1日目～
当日出荷可能
ミスミ
ストッパボルト　ノーマル　－細目・並目－4.1
通常価格(税別) : -
通常出荷日 : 2日目～
当日出荷可能

この商品に関連するミスミユニット事例その他の事例を探す

溶接用位置決めピンカテゴリの売れ筋ランキング

通常価格、通常出荷日が表示と異なる場合がございます

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

回答可能（特定物質なし）	関連する各国主要規制に対応しているため、輸出案件等でも安心してご利用いただけます REACH SVHCおよび中国RoHSで規定される物質は、含有が禁止されるものではないため、特定物質には該当せず、回答可能の選択肢に含まれます（報告義務が発生する可能性がございます）・以下の条件に、いずれも該当する商品です　 - chemSHERPA-AI形式での回答が可能　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用していない
回答不可（調査不可/特定物質あり）	各国主要規制に対応していない（または調査不可）のため、輸出案件等でのご利用は推奨いたしません・以下の条件のうち、いずれかに該当する商品です　 - chemSHERPA-AI形式での回答が不可　 - 特定物質（一般的な各国主要規制で禁止されている物質）を、閾値を超えて使用している
調査中	現在調査中です。調査完了まで今しばらくお待ちください・調査中のため、現時点ではchemSHERPA-AI形式での回答ができない商品です

絞り込み条件

chemSHERPA・RoHS

導入側先端形状

導入側先端タイプ

材質

取付側外径 D(φ)

熱処理

導入側外径 P(φ)

外径H寸法(mm)

位置決め部長さ B(mm)

A(°)

E(mm)

L(mm)

T(mm)

タイプ

CAD

出荷日

治具用高さ受けピン おねじ

外形図・規格表

規格表

追加工

型番リスト

詳細情報

基本情報

ご注意

納期・価格

価格表

納期

概要・仕様

使用例

カタログ

商品担当おすすめ

この商品を見た人は、こんな商品も見ています

最近見た商品

この商品に関連するミスミ ユニット事例その他の事例を探す

溶接用位置決めピンカテゴリの売れ筋ランキング

技術サポート窓口

chemSHERPA

治具用高さ受けピン　おねじ

この商品に関連するミスミユニット事例その他の事例を探す
