面圧ハイトルクタイミングプーリ　Ｓ５Ｍタイプ　-メカロックスタンダード組込（センタリング機能付）-

カタログ |P.1-095-2021

規格変更

4.6

平均満足度4.6

この商品のレビューをみる（3件）

通常単価(税別): 4,580円～25,180円

税込単価: 5,038円～27,698円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

面圧ハイトルクタイミングプーリ　Ｓ８Ｍタイプ　-メカロックスタンダード組込（センタリング機能付）-

4.5

通常価格(税別)： 6,760円 (税込価格：7,436円)

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ハイトルクタイミングプーリ S5Mタイプ

4.5

通常出荷日：2 日目～

「メカロックスタンダードタイプ」を組込んだタイミングプーリです。センタリング機...

詳細情報を確認する

環境対応
RoHS非対応
特性・用途
該当なし
種類
面圧プーリ
バックラッシレスタイプ
非該当
ベルト種類
S5M
タイミングプーリ/アイドラー
プーリ
材質証明書
対象外

ご注意

RoHS適合に関して、追加工【BMC】を選択された場合に限り、RoHS非適合となり、【BMC】を選択されない場合はRoHS適合商品です。追加工部品にRoHS非適合がある為、本ページのRoHS表記を非適合に変更致しました。左記に伴い証明書も非適合の表記となります。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が6,377型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

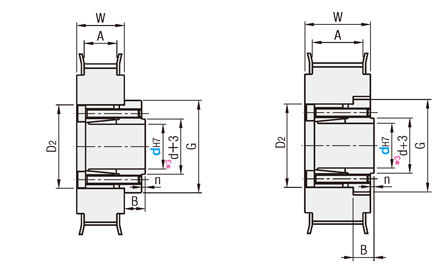

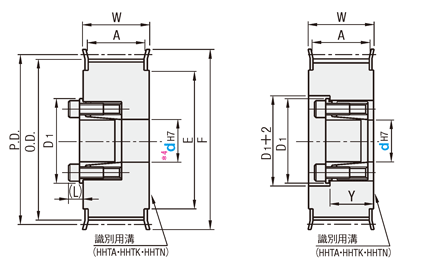

外形図

■S5Mタイプ

標準歯形

歯溝寸法は歯数によって
若干変わります。（Pitch:5.0mm）

HHAA

HHT□

●プーリ形状

E形F形

■ベルト呼び幅・寸法

mm	呼び
mm	S5M100	S5M150	S5M250
A	11	17	27
W	16	22	32

＊3.d＝6の時d＋2.5、 d＝15・16の時d＋3.5となります。
＊4. 表2の呼び幅とメカロック内径の組み合せの場合、メカロック取付穴は段付穴ではなく、メカロック外径の貫通穴になります。（[ ! ]E形のみ）
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]フランジカシメ済
[ ! ]フランジカシメなしをご希望の場合は追加工NFCを指定ください。
[ ! ]フランジ単品販売をご希望の場合は>>規格外品サービスへお問合せください。
[ ! ]メカロック概要、使用上の注意などは>>こちら
[ ! ]三ツ星ベルト(株)及びバンドー化学(株)のS5Mタイプに適合します。
[ ! ]歯部とF寸を除く指示無き寸法公差はJISB0405m級に準じる。

■指示無き寸法公差

寸法区分		公差 (mm)
を超え	以下	公差 (mm)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JISB0405ｍ級(中級)に準拠

Type	型式			[ M ]材質^＊1			[ S ]表面処理			[ A ]付属品
	ベルト幅 10mm	ベルト幅 15mm	ベルト幅 25mm	プーリ	フランジ	メカロック	プーリ	フランジ	メカロック	型式別使用メカロック
	S5M100	S5M150	S5M250
HHAA	●	●	●	2000系アルミ合金	アルミ合金	2000系アルミ合金	白アルマイト			MLBA

HHTA	●	●	●	超々ジュラルミン系アルミ合金	アルミ合金	S45C相当	白アルマイト		−	MLM
HHTK	●	●	●				硬質アルマイト^＊2		−
HHTN	●	●	●				無電解ニッケルメッキ		−
HHTAS	●	●	●			SUS304相当	白アルマイト		−	MLHS
HHTT	●	●	●	S45C相当	SPCC	S45C相当	−			MLM
HHTM	●	●	●				四三酸化鉄皮膜			MLMB
HHTP	●	●	●				無電解ニッケルメッキ			MLMP
HHTS	●	●	ー	SUS304	SUS304	SUS304相当	−			MLHS

＊1 材質・付属品は相当材に変更する場合があります。
＊2 硬質アルマイトは皮膜硬度300HV〜

表1：軸穴径選択

Type	HHAA						HHT□										Y
Type	HHAA						HHTA・HHTK HHTN・HHTT		HHTM		HHTP		HHTAS HHTS		D₁	(L)
メカロック	MLBA						MLM		MLMB		MLMP		MLHS
d_H7	最大許容^＊1 (N・m)	締め付け^＊2 (N・m)	D₂	B	G	n	最大許容^＊1 (N・m)	締め付け^＊2 (N・m)	最大許容^＊1 (N・m)	締め付け^＊2 (N・m)	最大許容^＊1 (N・m)	締め付け^＊2 (N・m)	最大許容^＊1 (N・m)	締め付け^＊2 (N・m)
6	4	0.9	17	4	20	0.5	−	−	−	−	−	−	−	−	−	−	14
8	6	0.9	19	5	22	0.5	19.6	3.9	19.6	3.2	16.6	3.9	10.7	2.7	23.5	6
10	8	0.9	21	5	24	0.5	27.5	3.9	27.5	3.2	19.6	3.9	12.7	2.7	25.5	6
12	12	0.9	24	6	27	1.0	44.1	3.9	44.1	3.2	36.2	3.9	24.5	2.7	28.5	6.5	22
14	18	0.9	26	6	29	1.0	63.7	3.9	63.7	3.2	50.9	3.9	28.4	2.7	30.5	6.5
15	25	1.5	28	7	31	1.2	80.4	3.9	80.4	3.2	54.8	3.9	30.4	2.7	31.5	6.5
16	26	1.5	29	7	32	1.2	83.3	3.9	83.3	3.2	58.8	3.9	−	−	33	6.5
17	－	−	－	－	－	－	92.2	3.9	92.2	3.2	76.4	3.9	−	−	33.5	6.5
18							95.1	3.9	95.1	3.2	80.3	3.9	−	−	34.5	6.5
19							98.1	3.9	98.1	3.2	85.2	3.9	−	−	35.5	6.5
20							216	8.8	216	7.5	183	8.8	122	5.6	42	8
22							255	8.8	255	7.5	201	8.8	−	−	44	8
24							363	8.8	363	7.5	252	8.8	−	−	46	8	27
25							392	8.8	392	7.5	264	8.8	153	5.6	47	8
28							441	8.8	441	7.5	295	8.8	−	−	50	8.5
30							500	8.8	500	7.5	396	8.8	230	5.6	52	8.5
32							530	8.8	530	7.5	423	8.8	−	−	54	8.5
35							883	15.7	883	12.7	548	15.7	−	−	62	10

＊1 最大許容トルク(N・m)
＊2 メカロックボルト締め付けトルク(N・m)

規格表

型式	−	プーリ形状	−	軸穴径
HHTA 60S5M250	−	F	−	30

■E形

型式			プーリ形状	d_H7範囲 1mm単位指定									P.D.	O.D.	F	E
Type	歯数	種類呼び幅		HHAA	HHTA・HHTK・HHTN HHTT・HHTM・HHTP			HHTAS			HHTS
Type	歯数	種類呼び幅		S5M100	S5M100	S5M150	S5M250	S5M100	S5M150	S5M250	S5M100	S5M150
HHAA HHTA HHTK HHTN HHTAS HHTT HHTM HHTP HHTS	20	S5M100 S5M150 S5M250	E	6	-	-	-	-	-	-	-	-	31.83	30.87	36	24
	21			6	-	-	-	-	-	-	-	-	33.42	32.46	40	27
	22			8	-	-	-	-	-	-	-	-	35.01	34.05	40	27
	23			8	-	-	-	-	-	-	-	-	36.61	35.65	45	30
	24			8・10	8	8	8	8	8	8	8	8	38.20	37.24	45	30
	25			8・10	8	8	8	8	8	8	8	8	39.79	38.83	45	30
	26			8・10	8・10	8・10	8・10	8・10	8・10	8・10	8・10	8・10	41.38	40.42	48	35
	27			8・10	8・10	8・10	8・10	8・10	8・10	8・10	8・10	8・10	42.97	42.01	48	35
	28			8・10	8・10	8・10	8・10	8・10	8・10	8・10	8・10	8・10	44.56	43.60	48	35
	29			8・10	8・10	8・10	8・10	8・10	8・10	8・10	8・10	8・10	46.15	45.19	52	36
	30			10・12	10	10	10	18	18	18	18	18	47.75	46.79	52	36
	31			10・12	10	10	10	18	18	18	18	18	49.34	48.38	55	40
	32			10・12 14・15	10・12・14	10・12・14	10・12・14	10・12・14	10・12・14	10・12・14	10・12・14	10・12・14	50.93	49.97	55	40
	33			10・12 14・15	10・12・14	10・12・14	10・12・14	10・12・14	10・12・14	10・12・14	10・12・14	10・12・14	52.52	51.56	58	40
	34			10・12 14～16	10・12・14	10・12 14～16	10・12 14～16	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	54.11	53.15	61	45
	35			10・12 14～16	10・12・14	10・12 14～16	10・12 14～16	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	55.70	54.74	61	45
	36			10・12 14～16	10・12・14	10・12 14～16	10・12 14～16	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	57.30	56.34	61	45
	37			10・12 14～16	10・12・14	10・12 14～16	10・12 14～16	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	58.89	57.93	67	50
	38			10・12 14～16	10・12・14	10・12 14～16	10・12 14～16	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	60.48	59.52	67	50
	39			10・12 14～16	10・12・14	10・12 14～16	10・12 14～16	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	62.07	61.11	67	50
	40			10・12 14～16	10・12・14	10・12 14～19	10・12 14～19	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	63.66	62.70	67	50
	41			-	10・12・14	10・12 14～19	10・12 14～19	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	65.25	64.29	70	56
	42			-	10・12・14	10・12 14～19	10・12 14～19	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	66.85	65.89	70	56
	43			-	10・12・14	10・12 14～19	10・12 14～19	10・12・14	10・12 14・15	10・12 14・15	10・12・14	10・12 14・15	68.44	67.48	74	58
	44			-	12・14	12・14～20 22	12・14～20 22	12・14	12・14 15・20	12・14 15・20	12・14	12・14 15・20	70.03	69.07	74	58
	45			-	12・14	12・14～20 22	12・14～20 22	12・14	12・14 15・20	12・14 15・20	12・14	12・14 15・20	71.62	70.66	80	60
	46			-	12・14	12・14～20 22	12・14～20 22	12・14	12・14 15・20	12・14 15・20	12・14	12・14 15・20	73.21	72.25	80	60
	47			-	12・14	12・14～20 22	12・14～20 22	12・14	12・14 15・20	12・14 15・20	12・14	12・14 15・20	74.80	73.84	80	60
	48			-	12・14	12・14～20 22	12 14～20 22・24	12・14	12・14 15・20	12・14 15・20	12・14	12・14 15・20	76.39	75.43	83	63
	49			-	12・14	12・14～20 22	12 14～20 22・24	12・14	12・14 15・20	12・14 15・20	12・14	12・14 15・20	77.99	77.03	83	63
	50			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	79.58	78.62	87	67
	51			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	81.17	80.21	87	67
	52			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	82.76	81.80	87	67
	53			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	84.35	83.39	95	75
	54			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	85.94	84.98	95	75
	55			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	87.54	86.58	95	75
	56			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	89.13	88.17	99	80
	57			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	90.72	89.76	99	80
	58			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	92.31	91.35	99	80
	59			-	12・14	12・14～20 22	12・14～20 22・24 25・28	12・14	12・14 15・20	12・14 15・20・25	12・14	12・14 15・20	93.90	92.94	99	80
	60			-	12・14	12・14～20 22	12・14～20 22・24 25・28・30	12・14	12・14 15・20	12・14・15 20・25・30	12・14	12・14 15・20	95.49	94.53	99	80
	72			-	12・14	12・14～20 22	12・14～20 22・24・25 28・30・32・35	12・14	12・14 15・20	12・14・15 20・25・30	12・14	12・14 15・20	114.59	113.63	119	100

■F形

型式			プーリ形状	d_H7範囲 1mm単位指定						P.D.	O.D.	F	E
Type	歯数	種類呼び幅		HHAA	HHTA・HHTK・HHTN HHTT・HHTM・HHTP		HHTAS		HHTS
Type	歯数	種類呼び幅		S5M150	S5M150	S5M250	S5M150	S5M250	S5M150
HHAA HHTA HHTK HHTN HHTAS HHTT HHTM HHTP HHTS	20	S5M100 S5M150 S5M250	F	-	-	-	-	-	-	31.83	30.87	36	24
	21			-	-	-	-	-	-	33.42	32.46	40	27
	22			-	-	-	-	-	-	35.01	34.05	40	27
	23			-	-	-	-	-	-	36.61	35.65	45	30
	24			-	8	8	8	8	8	38.20	37.24	45	30
	25			-	8	8	8	8	8	39.79	38.83	45	30
	26			8・10	8・10	8・10	8・10	8・10	8・10	41.38	40.42	48	35
	27			8・10	8・10	8・10	8・10	8・10	8・10	42.97	42.01	48	35
	28			8・10	8・10	8・10	8・10	8・10	8・10	44.56	43.60	48	35
	29			8・10	8・10	8・10	8・10	8・10	8・10	46.15	45.19	52	36
	30			10・12	10	10	18	18	18	47.75	46.79	52	36
	31			10・12	10	10	18	18	18	49.34	48.38	55	40
	32			10・12 14・15	10	10・12・14	10	10・12・14	10	50.93	49.97	55	40
	33			10・12 14・15	10	10・12・14	10	10・12・14	10	52.52	51.56	58	40
	34			10・12 14～16	10	10・12 14～16	10	10・12 14・15	10	54.11	53.15	61	45
	35			10・12 14～16	10	10・12 14～16	10	10・12 14・15	10	55.70	54.74	61	45
	36			10・12 14～16	10	10・12 14～16	10	10・12 14・15	10	57.30	56.34	61	45
	37			10・12 14～16	10	10・12 14～16	10	10・12 14・15	10	58.89	57.93	67	50
	38			10・12 14～16	10	10・12 14～16	10	10・12 14・15	10	60.48	59.52	67	50
	39			10・12 14～16	10	10・12 14～16	10	10・12 14・15	10	62.07	61.11	67	50
	40			10・12 14～16	10	10・12 14～19	10	10・12 14・15	10	63.66	62.70	67	50
	41			-	-	10・12 14～19	-	10・12 14・15	-	65.25	64.29	70	56
	42			-	-	10・12 14～19	-	10・12 14・15	-	66.85	65.89	70	56
	43			-	-	10・12 14～19	-	10・12 14・15	-	68.44	67.48	74	58
	44			-	-	12・14～20 22	-	12・14 15・20	-	70.03	69.07	74	58
	45			-	-	12・14～20 22	-	12・14 15・20	-	71.62	70.66	80	60
	46			-	-	12・14～20 22	-	12・14 15・20	-	73.21	72.25	80	60
	47			-	-	12・14～20 22	-	12・14 15・20	-	74.80	73.84	80	60
	48			-	-	12・14～20 22・24	-	12・14 15・20	-	76.39	75.43	83	63
	49			-	-	12・14～20 22・24	-	12・14 15・20	-	77.99	77.03	83	63
	50			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	79.58	78.62	87	67
	51			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	81.17	80.21	87	67
	52			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	82.76	81.80	87	67
	53			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	84.35	83.39	95	75
	54			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	85.94	84.98	95	75
	55			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	87.54	86.58	95	75
	56			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	89.13	88.17	99	80
	57			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	90.72	89.76	99	80
	58			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	92.31	91.35	99	80
	59			-	-	12・14～20 22・24・25・28	-	12・14 15・20・25	-	93.90	92.94	99	80
	60			-	-	12・14～20 22・24 25・28・30	-	12・14・15 20・25・30	-	95.49	94.53	99	80
	72			-	-	12・14～20 22・24 25・28・30	-	12・14・15 20・25・30	-	114.59	113.63	119	100

[ ! ]S5M100のメカロック内径d_H7は10・12・14、S5M150のメカロック内径d_H7は20・22からお選びいただけます。

追加工

型式	−	プーリ形状	−	軸穴径	−	(BMC・BMR・FC・NFC・LFC・RFC)
HHTA 60S5M250	−	E	−	25	−	BMC

Alterations	表面処理追加	フランジカット		フランジカシメなし	フランジカシメ片側のみ
Code	BMC・BMR	FC		NFC	LFC・RFC
Spec.	メカロックに無電解ニッケルメッキを追加・変更して出荷します。 (ボルトは防錆処理済みのボルトに変更します。) [ ! ]無電解ニッケルメッキにより、許容トルクが20～30％低下します。 [ NG ]HHAAは適用不可 BMC：RoHS非対応 (ボルト：SCM435 ダクロタイズド処理) BMR：RoHS対応 (ボルト：SCM435 ジオメット処理)	フランジをカットして低くします。 FC：0.5mm単位指定 [ ! ]フランジ外周は表面処理されていません。		フランジをカシメずに出荷します。 (フランジ付属)	ブッシュ側(LFC)又はブッシュ反対側 (RFC)の片側のみフランジをカシメて出荷します。(フランジ1枚付属)
Spec.			[ ! ]FC≧(O. D.)＋1 [ ! ]FC≦F－2 指定方法 FC35
￥/1Code	BMC：500　　BMR： 800(歯数14・15) 1,900(歯数16～50)	300		無料	無料

型番リスト

表示件数

...

107

型番

使用ベルト幅

(mm)

歯数

(T)

プーリ形状

表面処理

材質

軸穴径 d

(mm)

使用メカロック

メカロック　ロックボルト締付トルク

(N・m)

RoHS?

最小発注数量

10	20	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	6	MLBA	0.9	-	1個
10	21	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	6	MLBA	0.9	-	1個
10	22	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
10	23	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
10	24	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
10	24	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	25	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
10	25	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	26	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
10	26	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
15	26	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
15	26	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	27	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
10	27	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
15	27	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
15	27	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	28	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
10	28	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
15	28	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
15	28	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	29	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
10	29	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
15	29	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	8	MLBA	0.9	-	1個
15	29	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	30	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	30	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
15	30	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
15	30	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
10	31	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	31	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
15	31	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
15	31	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
10	32	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	32	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
10	32	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	14	MLBA	0.9	-	1個
10	32	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	15	MLBA	1.5	-	1個
15	32	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
15	32	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
15	32	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	14	MLBA	0.9	-	1個
15	32	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	15	MLBA	1.5	-	1個
10	33	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	33	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
10	33	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	14	MLBA	0.9	-	1個
10	33	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	15	MLBA	1.5	-	1個
15	33	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
15	33	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
15	33	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	14	MLBA	0.9	-	1個
15	33	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	15	MLBA	1.5	-	1個
10	34	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	34	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
10	34	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	14	MLBA	0.9	-	1個
10	34	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	15	MLBA	1.5	-	1個
10	34	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	16	MLBA	1.5	-	1個
15	34	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
15	34	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個
15	34	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	14	MLBA	0.9	-	1個
15	34	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	15	MLBA	1.5	-	1個
15	34	F形	白アルマイト	[アルミニウム] 2000系アルミ合金	16	MLBA	1.5	-	1個
10	35	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	10	MLBA	0.9	-	1個
10	35	E形	白アルマイト	[アルミニウム] 2000系アルミ合金	12	MLBA	0.9	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,580円 ( 5,038円 )	5日目
4,620円 ( 5,082円 )	5日目
4,660円 ( 5,126円 )	5日目
4,750円 ( 5,225円 )	5日目
4,830円 ( 5,313円 )	5日目
4,970円 ( 5,467円 )	5日目
4,860円 ( 5,346円 )	5日目
5,000円 ( 5,500円 )	5日目
4,940円 ( 5,434円 )	5日目
5,070円 ( 5,577円 )	5日目
5,580円 ( 6,138円 )	5日目
5,710円 ( 6,281円 )	5日目
4,980円 ( 5,478円 )	5日目
5,110円 ( 5,621円 )	5日目
5,630円 ( 6,193円 )	5日目
5,760円 ( 6,336円 )	5日目
5,020円 ( 5,522円 )	5日目
5,160円 ( 5,676円 )	5日目
5,680円 ( 6,248円 )	5日目
5,820円 ( 6,402円 )	5日目
5,060円 ( 5,566円 )	5日目
5,200円 ( 5,720円 )	5日目
5,730円 ( 6,303円 )	5日目
5,870円 ( 6,457円 )	5日目
5,230円 ( 5,753円 )	5日目
5,430円 ( 5,973円 )	5日目
5,920円 ( 6,512円 )	5日目
6,120円 ( 6,732円 )	5日目
5,280円 ( 5,808円 )	5日目
5,480円 ( 6,028円 )	5日目
5,970円 ( 6,567円 )	5日目
6,170円 ( 6,787円 )	5日目
5,320円 ( 5,852円 )	5日目
5,520円 ( 6,072円 )	5日目
5,600円 ( 6,160円 )	5日目
5,870円 ( 6,457円 )	5日目
6,030円 ( 6,633円 )	5日目
6,230円 ( 6,853円 )	5日目
6,300円 ( 6,930円 )	5日目
6,570円 ( 7,227円 )	5日目
5,410円 ( 5,951円 )	5日目
5,610円 ( 6,171円 )	5日目
5,680円 ( 6,248円 )	5日目
5,950円 ( 6,545円 )	5日目
6,150円 ( 6,765円 )	5日目
6,350円 ( 6,985円 )	5日目
6,430円 ( 7,073円 )	5日目
6,700円 ( 7,370円 )	5日目
5,490円 ( 6,039円 )	5日目
5,690円 ( 6,259円 )	5日目
5,760円 ( 6,336円 )	5日目
6,040円 ( 6,644円 )	5日目
6,110円 ( 6,721円 )	5日目
6,280円 ( 6,908円 )	5日目
6,480円 ( 7,128円 )	5日目
6,550円 ( 7,205円 )	5日目
6,830円 ( 7,513円 )	5日目
6,900円 ( 7,590円 )	5日目
5,510円 ( 6,061円 )	5日目
5,710円 ( 6,281円 )	5日目

...

107

基本情報
納期・価格

基本情報

「メカロックスタンダードタイプ」を組込んだタイミングプーリです。センタリング機能付きです。

【材質】
<プーリ＞超々ジュラルミン系アルミ合金、2000系アルミ合金、S45C相当
<フランジ＞アルミ合金、SPCC
<メカロック＞2000系アルミ合金、S45C相当
【表面処理】
白アルマイト、硬質アルマイト（皮膜硬度300HV～）、無電解ニッケルメッキ、四三酸化鉄被膜
*材質・付属品は相当材に変更する場合があります。
【ベルト種類（幅寸法）】
S5M100（10mm）
S5M150（15mm）
S5M250（25mm）
【追加工】
フランジカシメなし、フランジカシメ片側のみ、フランジカット、メカロックへの表面処理追加（無電解ニッケルメッキ）
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト、ロングタイミングベルト　ポリウレタン（フリースパン・長尺）、オープンエンドベルト　ポリウレタン・クロロプレンゴム（フリースパン・長尺）
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング

◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

ご注意

RoHS適合に関して、追加工【BMC】を選択された場合に限り、RoHS非適合となり、【BMC】を選択されない場合はRoHS適合商品です。追加工部品にRoHS非適合がある為、本ページのRoHS表記を非適合に変更致しました。左記に伴い証明書も非適合の表記となります。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

技術情報

納期・価格

価格表

[ ! ]HHTMは係数（×1.05）、HHTKは係数（×1.1）、HHTPは係数（×1.15）、
HHTNは係数（×1.2）を表中の本体価格に掛けた金額になります。（1円単位切り捨て）
[ ! ]基準単価は（本体価格＋メカロック組込価格）となります。
例）HHTK30S5M100−E−10の場合
表中本体価格（3,270）×係数（1.1）＋メカロック組込価格（3,030）＝6,620円
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格 1～10コ
	HHAA(×1.0)		HHTA・HHTAS(×1.0) HHTK(×1.1) HHTN(×1.2)			HHTT(×1.0) HHTM(×1.05) HHTP(×1.15)			HHTS(×1.0)
	S5M100	S5M150	S5M100	S5M150	S5M250	S5M100	S5M150	S5M250	S5M100	S5M150
20	1,340	－	－	－	－	－	－	－	－	－
21	1,390
22	1,430
23	1,510
24	1,600		2,840	3,080	4,170	2,430	2,600	3,480	4,240	4,620
25	1,630		2,940	3,170	4,340	2,510	2,690	3,580	4,390	4,780
26	1,700	2,340	3,020	3,280	4,460	2,580	2,770	3,710	4,370	4,740
27	1,740	2,390	3,100	3,360	4,710	2,660	2,850	3,800	4,750	5,170
28	1,790	2,450	3,170	3,440	4,970	2,720	2,920	3,900	4,760	5,180
29	1,830	2,500	3,220	3,550	5,110	2,760	2,970	3,970	4,950	5,410
30	1,860	2,550	3,270	3,640	5,260	2,790	3,010	4,030	4,960	5,420
31	1,910	2,600	3,340	3,660	5,310	2,860	3,080	4,120	5,190	5,660
32	1,950	2,660	3,410	3,690	5,360	2,920	3,140	4,200	5,200	5,670
33	2,040	2,780	3,640	3,910	5,840	3,060	3,280	4,380	5,550	5,970
34	2,120	2,910	3,870	4,130	6,320	3,180	3,410	4,550	5,340	5,760
35	2,140	2,950	3,940	4,240	6,480	3,230	3,470	4,620	5,790	6,320
36	2,160	2,980	4,000	4,350	6,630	3,280	3,510	4,690	5,800	6,330
37	2,220	3,030	4,140	4,490	6,830	3,330	3,570	4,780	6,230	6,830
38	2,260	3,090	4,270	4,630	7,020	3,380	3,620	4,860	6,240	6,840
39	2,300	3,140	4,410	4,780	7,220	3,430	3,690	4,950	6,250	6,850
40	2,340	3,180	4,550	4,910	7,410	3,480	3,740	5,030	6,270	6,860
41	－	－	4,590	4,960	7,520	3,550	3,810	5,120	6,510	7,120
42			4,630	5,000	7,620	3,610	3,890	5,210	6,520	7,130
43			4,670	5,040	7,730	3,680	3,960	5,300	6,530	7,140
44			4,700	5,080	7,830	3,740	4,020	5,390	6,260	6,870
45			4,750	5,130	7,910	3,800	4,100	5,480	6,810	7,490
46			4,780	5,190	7,970	3,860	4,160	5,580	6,830	7,500
47			4,820	5,240	8,040	3,930	4,230	5,670	6,840	7,510
48			4,850	5,280	8,110	3,980	4,290	5,750	6,560	7,230
49			4,960	5,420	8,310	4,100	4,410	5,900	7,130	7,780
50			5,060	5,540	8,510	4,210	4,530	6,050	6,890	7,540
51			5,260	5,720	8,770	4,310	4,630	6,180	7,510	8,160
52			5,460	5,910	9,040	4,400	4,730	6,310	7,520	8,170
53			5,670	6,090	9,300	4,480	4,830	6,450	7,530	8,180
54			5,870	6,280	9,580	4,580	4,920	6,580	7,740	8,370
55			6,070	6,460	9,840	4,670	5,030	6,720	7,740	8,380
56			6,270	6,640	10,100	4,770	5,120	6,850	7,740	8,390
57			6,470	6,830	10,370	4,860	5,230	6,980	7,970	8,580
58			6,680	7,000	10,640	4,950	5,320	7,120	7,980	8,590
59			6,880	7,190	10,910	5,040	5,430	7,250	7,990	8,600
60			7,080	7,370	11,170	5,130	5,520	7,380	7,740	8,350
72			8,480	8,900	13,450	6,780	7,330	9,670	8,630	9,230

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

d_H7	￥メカロック組込価格 (本体価格＋)
d_H7	アルミ (HHAA)	S45C (HHT□)	SUS304 （HHTAS・HHTS）
6	3,230	－	－
8	3,230	2,920	7,540
10	3,370	3,030	7,830
12	3,570	3,270	8,410
14	3,640	3,320	8,550
15	3,920	3,530	9,120
16	3,990	3,590	－
17	－	3,590	－
18	－	3,710	－
19	－	3,710	－
20	－	3,860	10,000
22	－	3,970	－
24	－	4,030	－
25	－	4,200	10,860
28	－	4,370	－
30	－	4,920	11,730
32	－	4,640	－
35	－	4,690	－

[ ! ]アルミメカロック性能は>>こちら、S45Cメカロック詳細は>>こちらをご参照ください。

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～10	11～
値引率	基準単価	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●HHAA・HHTA・HHTT・HHTM・HHTP・HHTAS・HHTS

日目出荷

				ご注文締切
急	ストークB	3日目出荷	800円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で1明細行当たり一律2,160円

●HHTK・HHTN

日目出荷

[ NG ]ストーク不可

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ハイトルクタイミングプーリ S5Mタイプ
ベルトタイプ：S5M用のハイトルクタイミングプーリです。
ミスミ
ハイトルクタイミングプーリ S3Mタイプ
ベルトタイプ：S3M用のハイトルクタイミングプーリです。
ミスミ
タイミングプーリ XLタイプ
ベルトタイプ：XL用のハイトルクタイミングプーリです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

面圧ハイトルクタイミングプーリ　Ｓ５Ｍタイプ　-メカロックスタンダード組込（センタリング機能付）-のレビュー

4.6平均満足度：4.63件のレビュー

星5
67%
星4
33%
星3
0%
星2
0%
星1
0%

自社内生産設備に対する付帯部品として使用

満足度：5.02020/12/16

主として自社内で利用している生産設備に対し機械要素部品として使用しています。搬送装置のユニット部品として経年劣化時の置換...もっと読む

0人が参考にしています。

当社で製作している自動機に使用しています

満足度：5.02020/10/21

当社で顧客からの依頼を受け、設計し製作している自動機の駆動系に使用しています。この部品は、以前メカロック部分を自作して、...もっと読む

0人が参考にしています。

搬送装置の試作

満足度：4.02020/06/11

バリエーションが豊富で品質も全く問題なし。面圧タイプは、軸への取付が容易で良いです。試作品を製作するときに重宝してい...もっと読む

0人が参考にしています。

3件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品面圧ハイトルクタイミングプーリ　Ｓ５Ｍタイプ　-メカロックスタンダード組込（センタリング機能付）-	面圧ハイトルクタイミングプーリ　Ｓ３Ｍタイプ　-メカロックスタンダード組込（センタリング機能付）-	面圧タイミングプーリ　Ｔ５タイプ　-メカロックスタンダード組込（センタリング機能付）-	面圧ハイトルクタイミングプーリ 5GTタイプ-メカロックスタンダード組込（センタリング機能付）-	面圧ハイトルクタイミングプーリ 3GTタイプ-メカロックスタンダード組込（センタリング機能付）-	面圧ハイトルクタイミングプーリ 8YUタイプ-メカロックスタンダード組込（センタリング機能付）-
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	4,580円-	4,480円 -	5,750円 -	4,580円 -	4,540円 -	6,810円 -
通常出荷日	5日目〜	在庫品1日目〜	5日目〜	5日目〜	5日目〜	5日目〜
環境対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応	RoHS非対応
特性・用途	該当なし	該当なし	該当なし	-	-	-
種類	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ	面圧プーリ
バックラッシレスタイプ	非該当	非該当	非該当	非該当	非該当	非該当
ベルト種類	S5M	S3M	T5	5GT	3GT	8YU
