【エコノミーシリーズ】 RoHS対応カップリングスリット形／ロングタイプ

数量スライド割引
納期短縮
当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（7件）

この商品のFAQをみる（1件）

通常単価(税別): 1,440円～2,730円

税込単価: 1,584円～3,003円

今見ている商品の標準品

クオリティー品

ミスミ

カップリング　スリット形セットスクリュー/ショート・ノーマルタイプ

4.4

通常出荷日：3 日目

今見ている商品の標準品

クオリティー品

ミスミ

カップリング　スリット形クランピングショート・ノーマルタイプ

通常出荷日：3 日目

当社類似品と品質・性能はそのままで低価格。CPLからの置き換え可能です。エンコ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
シリーズ
スリット形
本体材質
アルミニウム
詳細材質
アルミニウム
許容ミスアラインメント
偏角 / 偏心 / エンドプレイ
許容偏角 (deg)
2
最高回転数（範囲） (r/min)
7,001～10,000
特長
バックラッシゼロ / 低慣性モーメント
最高回転数 (r/min)
10000
分類
カップリング本体
ノーマル/ショート
ノーマル

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が41型番あります。

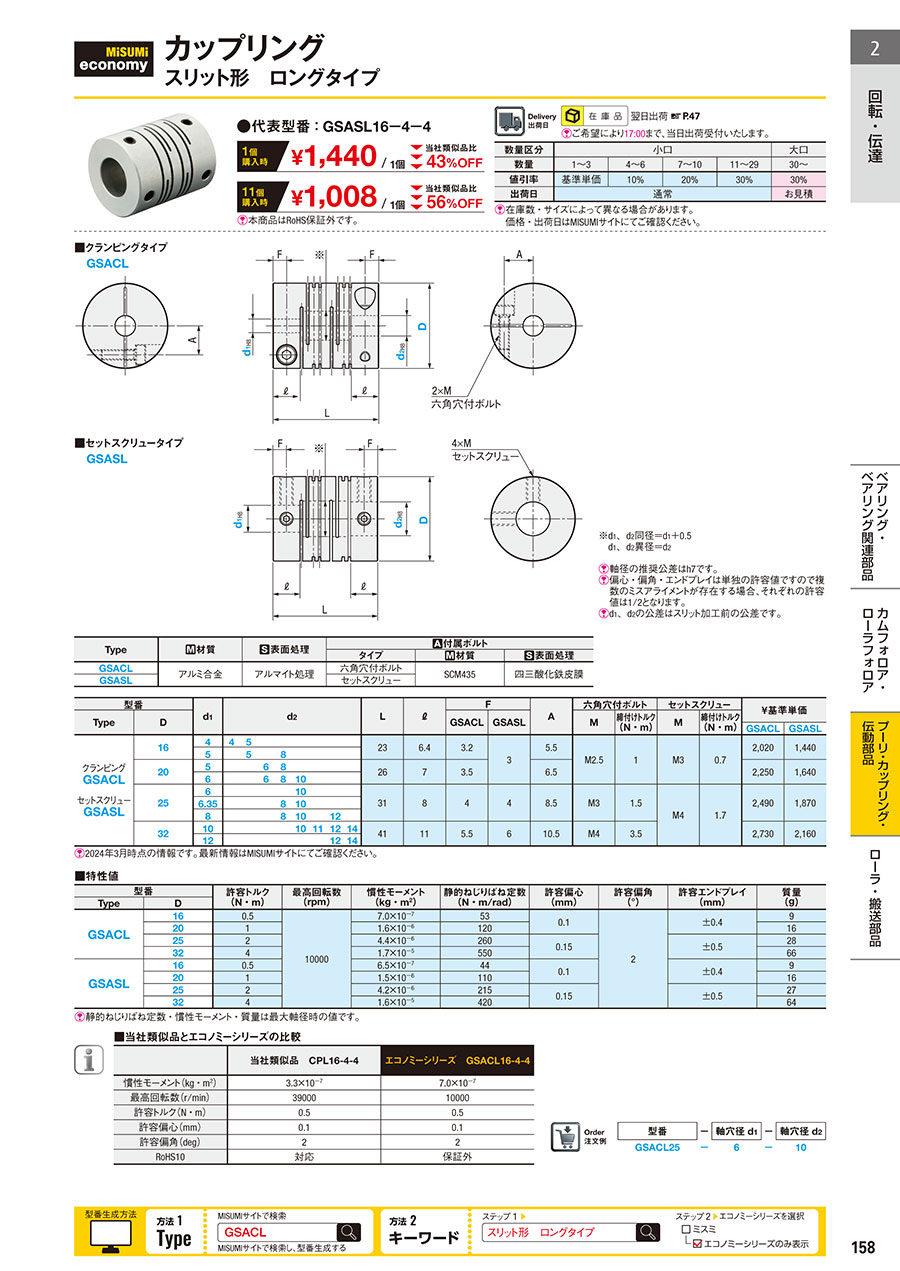

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

GSACL

GSASL

※d₁、d₂同径=d1+0.5
d₁、d₂異径=d2

[ ! ]軸径の推奨公差はh7です。
[ ! ]偏心・偏角・エンドプレイは単独の許容値ですので複数のミスアライメントが存在する場合、それぞれの許容値は1/2となります。
[ ! ]d₁、d₂の公差はスリット加工前の公差です。

規格表

Type	[ M ]材質	[ S ]表面処理	[ A ]付属ボルト
			タイプ	[ M ]材質	[ S ]表面処理
GSACL	アルミ合金	アルマイト処理	六角穴付ボルト	SCM435	四三酸化鉄被膜
GSASL			セットスクリュー

型式	-	軸穴径d₁	-	軸穴径d₂
GSACL25	-	6	-	10

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d₁	d₂								L	ℓ	F		A	六角穴付ボルト		セットスクリュー		￥基準単価
Type	D												GSACL	GSASL		M	締付けトルク (N・ｍ)	M	締付けトルク (N・ｍ)
																				GSACL	GSASL
クランピング GSACL セットスクリュー GSASL	16	4	4	5							23	6.4	3.2	3	5.5	M2.5	1	M3	0.7	2,020	1,440
		5		5		8
	20	5			6	8					26	7	3.5		6.5					2,250	1,640
		6			6	8	10
	25	6					10				31	8	4	4	8.5	M3	1.5	M4	1.7	2,490	1,870
		6.35				8	10
		8				8	10		12
	32	10					10	11	12	14	41	11	5.5	6	10.5	M4	3.5			2,730	2,160
		12							12	14

■特性値

型式		許容トルク (N・m)	最高回転数 (rpm)	慣性モーメント (kg・m²)	静的ねじりばね定数 (N・m/rad)	許容偏心 (mm)	許容偏角 (°)	許容エンドプレイ (mm)	質量 (g)
Type	D
GSACL	16	0.5	10,000	7.0×10⁻⁷	53	0.1	2	±0.4	9
	20	1		1.6×10⁻⁶	120				16
	25	2		4.4×10⁻⁶	260	0.15		±0.5	28
	32	4		1.7×10⁻⁵	550				66
GSASL	16	0.5		6.5×10⁻⁷	44	0.1		±0.4	9
	20	1		1.5×10⁻⁶	110				16
	25	2		4.2×10⁻⁶	215	0.15		±0.5	27
	32	4		1.6×10⁻⁵	420				64

[ ! ]静的ねじりばね定数・慣性モーメント・質量は最大軸径時の値です。
[ ! ]選定基準及びアライメント調整については>>P.1103・1151をご参照ください。

特長

エコノミーシリーズは製造方法・一部の精度を見直し、低価格を実現しました。
商品によって各スペック等が異なりますので、詳細は下記規格表にてご確認ください。

製品比較情報

	当社類似品 CPL16-4-4	エコノミーシリーズ GSACL16-4-4
慣性モーメント(kg・m²)	3.3×10^-7	7.0×10^-7
最高回転数(r/min)	39000	10000
許容トルク(N・m)	0.5	0.5
許容偏心(mm)	0.1	0.1
許容偏角(deg)	2	2
RoHS10	対応	対応

型番リスト

表示件数

型番

軸穴径 1 d1(またはd)

(φ)

軸穴径 2 d2(またはd)

(φ)

許容トルク（範囲）

(N・m)

外径 D

(φ)

許容トルク

(N・m)

全長

(mm)

慣性モーメント

(kg・m2)

許容偏心

(mm)

許容エンドプレイ

(mm)

軸締結方法

RoHS?

最小発注数量

4	4	～1.00	16	0.5	23	7.0×10^-7	0.1	+0.4/-0.4	クランピング	10	1個
4	5	～1.00	16	0.5	23	7.0×10^-7	0.1	+0.4/-0.4	クランピング	10	1個
5	5	～1.00	16	0.5	23	7.0×10^-7	0.1	+0.4/-0.4	クランピング	10	1個
5	8	～1.00	16	0.5	23	7.0×10^-7	0.1	+0.4/-0.4	クランピング	10	1個
5	6	～1.00	20	1	26	1.6×10^-6	0.1	+0.4/-0.4	クランピング	10	1個
6	8	～1.00	20	1	26	1.6×10^-6	0.1	+0.4/-0.4	クランピング	10	1個
6	6	～1.00	20	1	26	1.6×10^-6	0.1	+0.4/-0.4	クランピング	10	1個
6	8	～1.00	20	1	26	1.6×10^-6	0.1	+0.4/-0.4	クランピング	10	1個
6	10	～1.00	20	1	26	1.6×10^-6	0.1	+0.4/-0.4	クランピング	10	1個
6	10	1.01～3.00	25	2	31	4.4×10^-6	0.15	+0.5/-0.5	クランピング	10	1個
6.35	8	1.01～3.00	25	2	31	4.4×10^-6	0.15	+0.5/-0.5	クランピング	10	1個
6.35	10	1.01～3.00	25	2	31	4.4×10^-6	0.15	+0.5/-0.5	クランピング	10	1個
8	8	1.01～3.00	25	2	31	4.4×10^-6	0.15	+0.5/-0.5	クランピング	10	1個
8	10	1.01～3.00	25	2	31	4.4×10^-6	0.15	+0.5/-0.5	クランピング	10	1個
8	12	1.01～3.00	25	2	31	4.4×10^-6	0.15	+0.5/-0.5	クランピング	10	1個
10	10	3.01～5.00	32	4	41	1.7×10^-5	0.15	+0.5/-0.5	クランピング	10	1個
10	11	3.01～5.00	32	4	41	1.7×10^-5	0.15	+0.5/-0.5	クランピング	10	1個
10	12	3.01～5.00	32	4	41	1.7×10^-5	0.15	+0.5/-0.5	クランピング	10	1個
10	14	3.01～5.00	32	4	41	1.7×10^-5	0.15	+0.5/-0.5	クランピング	10	1個
12	12	3.01～5.00	32	4	41	1.7×10^-5	0.15	+0.5/-0.5	クランピング	10	1個
12	14	3.01～5.00	32	4	41	1.7×10^-5	0.15	+0.5/-0.5	クランピング	10	1個
4	4	～1.00	16	0.5	23	6.5×10^-7	0.1	+0.4/-0.4	セットスクリュー	10	1個
4	5	～1.00	16	0.5	23	6.5×10^-7	0.1	+0.4/-0.4	セットスクリュー	10	1個
5	5	～1.00	16	0.5	23	6.5×10^-7	0.1	+0.4/-0.4	セットスクリュー	10	1個
5	8	～1.00	16	0.5	23	6.5×10^-7	0.1	+0.4/-0.4	セットスクリュー	10	1個
5	6	～1.00	20	1	26	1.5×10^-6	0.1	+0.4/-0.4	セットスクリュー	10	1個
5	8	～1.00	20	1	26	1.5×10^-6	0.1	+0.4/-0.4	セットスクリュー	10	1個
6	8	～1.00	20	1	26	1.5×10^-6	0.1	+0.4/-0.4	セットスクリュー	10	1個
6	10	～1.00	20	1	26	1.5×10^-6	0.1	+0.4/-0.4	セットスクリュー	10	1個
6	10	1.01～3.00	25	2	31	4.2×10^-6	0.15	+0.5/-0.5	セットスクリュー	10	1個
6.35	8	1.01～3.00	25	2	31	4.2×10^-6	0.15	+0.5/-0.5	セットスクリュー	10	1個
6.35	10	1.01～3.00	25	2	31	4.2×10^-6	0.15	+0.5/-0.5	セットスクリュー	10	1個
8	8	1.01～3.00	25	2	31	4.2×10^-6	0.15	+0.5/-0.5	セットスクリュー	10	1個
8	10	1.01～3.00	25	2	31	4.2×10^-6	0.15	+0.5/-0.5	セットスクリュー	10	1個
8	12	1.01～3.00	25	2	31	4.2×10^-6	0.15	+0.5/-0.5	セットスクリュー	10	1個
10	10	3.01～5.00	32	4	41	1.6×10^-5	0.15	+0.5/-0.5	セットスクリュー	10	1個
10	11	3.01～5.00	32	4	41	1.6×10^-5	0.15	+0.5/-0.5	セットスクリュー	10	1個
10	12	3.01～5.00	32	4	41	1.6×10^-5	0.15	+0.5/-0.5	セットスクリュー	10	1個
10	14	3.01～5.00	32	4	41	1.6×10^-5	0.15	+0.5/-0.5	セットスクリュー	10	1個
12	12	3.01～5.00	32	4	41	1.6×10^-5	0.15	+0.5/-0.5	セットスクリュー	10	1個
12	14	3.01～5.00	32	4	41	1.6×10^-5	0.15	+0.5/-0.5	セットスクリュー	10	1個

通常単価(税別) (税込単価)	通常出荷日	高品質の代替品

2,020円 ( 2,222円 )	在庫品1日目当日出荷可能	-
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能	-
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能	CPLCN16
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能	-
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能	CPLCN20
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能	CPLCN20
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能	CPLCN20
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能	CPLCN20
2,250円 ( 2,475円 )	在庫品1日目当日出荷可能	-
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能	CPLCN25
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能	CPLCN25
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能	CPLCN25
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能	CPLCN25
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能	CPLCN25
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能	-
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能	CPLCN32
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能	CPLCN32
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能	CPLCN32
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能	CPLCN32
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能	CPLCN32
2,730円 ( 3,003円 )	在庫品1日目当日出荷可能	CPLCN32
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	CPL16
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	CPL16-4-5
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	CPL16
1,440円 ( 1,584円 )	在庫品1日目当日出荷可能	CPL16
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能	CPL20
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能	CPL20
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能	CPL20
1,640円 ( 1,804円 )	在庫品1日目当日出荷可能	CPL20
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能	CPL25
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能	CPL25
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能	CPL25
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能	CPL25
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能	CPL25
1,870円 ( 2,057円 )	在庫品1日目当日出荷可能	CPL25
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能	CPL32
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能	CPL32
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能	CPL32
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能	CPL32
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能	CPL32
2,160円 ( 2,376円 )	在庫品1日目当日出荷可能	CPL32

基本情報

当社類似品と品質・性能はそのままで低価格。CPLからの置き換え可能です。エンコーダーへ適用できます。選定情報
ミスミの低価格新ブランド【エコノミーシリーズ】順次商品拡大中！特集ページはこちら商品ラインナップ

ご注意

24年11月13日以降のご注文分に関してはRoHS対応品(10物質)として販売しております。
REACH・TSCA・chemSHERPA等の法規制に関しての調査ならびに保証の対象外となります。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
