回転軸 片端段付 片端めねじタイプ
- 通常単価(税別)
- -
- 税込単価
- -
通常出荷日：2日目
硬度に加え耐食性を備えた新材質：高硬度ステンレスが加わりました。引張強さ・耐食性を要する箇所にご使用く...
詳細を確認- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が910型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

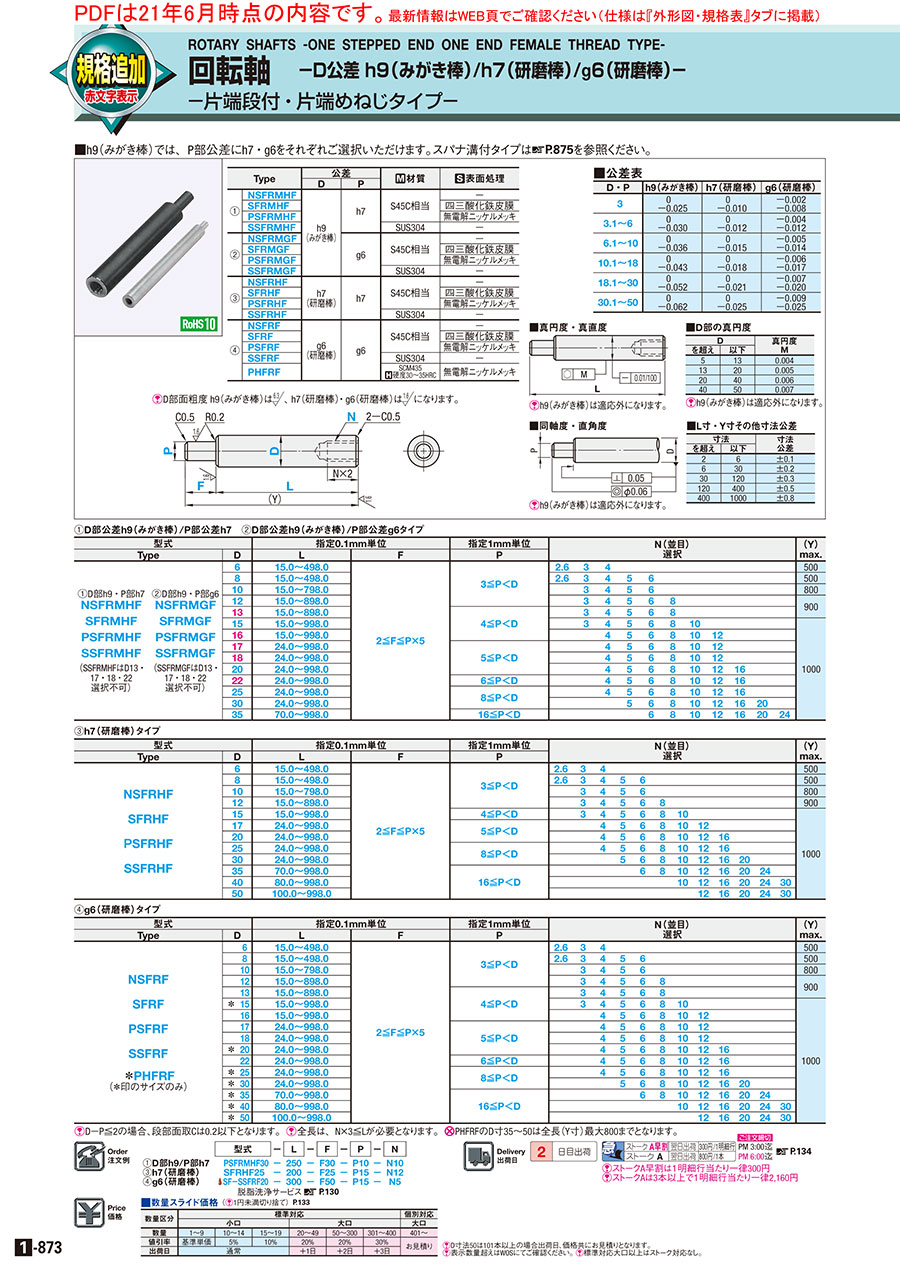

外形図・規格表
■標準タイプ
■スパナ溝付タイプ
、h7（研磨棒）・g6（研磨棒）は
になります。[ ! ]高硬度ステンレスはセンター穴がある場合がございます。
■公差表
| D・P | h9(みがき棒) | h7(研磨棒) | g6(研磨棒) |
| 3 | 0 −0.025 | 0 −0.010 | −0.002 −0.008 |
| 3.1〜6 | 0 −0.030 | 0 −0.012 | −0.004 −0.012 |
| 6.1〜10 | 0 −0.036 | 0 −0.015 | −0.005 −0.014 |
| 10.1〜18 | 0 −0.043 | 0 −0.018 | −0.006 −0.017 |
| 18.1〜30 | 0 −0.052 | 0 −0.021 | −0.007 −0.020 |
| 30.1〜50 | 0 −0.062 | 0 −0.025 | −0.009 −0.025 |
■真円度・真直度
■同軸度・直角度
■D部真円度
| D | 真円度 M | |
| を超え | 以下 | |
| 5 | 13 | 0.004 |
| 13 | 20 | 0.005 |
| 20 | 40 | 0.006 |
| 40 | 50 | 0.007 |
■L寸・その他の寸法公差
| 寸法 | 寸法 公差 | |
| を超え | 以下 | |
| 2 | 6 | ±0.1 |
| 6 | 30 | ±0.2 |
| 30 | 120 | ±0.3 |
| 120 | 400 | ±0.5 |
| 400 | 1000 | ±0.8 |
| Type | 公差 | [ M ]材質 | [ S ]表面処理 | |||
| 標準タイプ | スパナ溝付タイプ | D | P | |||
| ① | NSFRMHF | NSFRMHFS | h9 (みがき棒) | h7 | S45C相当 | − |
| SFRMHF | SFRMHFS | 四三酸化鉄皮膜 | ||||
| PSFRMHF | PSFRMHFS | 無電解ニッケルメッキ | ||||
| SSFRMHF | SSFRMHFS | SUS304 | − | |||
| ② | NSFRMGF | NSFRMGFS | g6 | S45C相当 | − | |
| SFRMGF | SFRMGFS | 四三酸化鉄皮膜 | ||||
| PSFRMGF | PSFRMGFS | 無電解ニッケルメッキ | ||||
| SSFRMGF | SSFRMGFS | SUS304 | − | |||
| ③ | NSFRHF | NSFRHFS | h7 (研磨棒) | h7 | S45C相当 | − |
| SFRHF | SFRHFS | 四三酸化鉄皮膜 | ||||
| PSFRHF | PSFRHFS | 無電解ニッケルメッキ | ||||
| SSFRHF | SSFRHFS | SUS304 | − | |||
| ④ | NSFRF | NSFRFS | g6 (研磨棒) | g6 | S45C相当 | − |
| SFRF | SFRFS | 四三酸化鉄皮膜 | ||||
| PSFRF | PSFRFS | 無電解ニッケルメッキ | ||||
| SSFRF | SSFRFS | SUS304 | − | |||
| PHFRF | − | SCM435 [ H ]硬度30〜35HRC | 無電解ニッケルメッキ | |||
| AHFRF | AHFRFS | 高硬度ステンレス 硬度35HRC～ | − | |||
規格表
| 型式 | − | L | − | F | − | P | − | N | − | SC | |
| ①D部h9/P部h7 ③h7(研磨棒)スパナ溝付 ④g6(研磨棒) | PSFRMHF30 SFRHFS25 SF−SSFRF20 | − − − | 250 200 300 | − − − | F30 F25 F50 | − − − | P10 P15 P15 | − − − | N10 N12 N5 | − | SC30 |
①D部公差h9（みがき棒）/P部公差h7 ②D部公差h9（みがき棒）/P部公差g6タイプ
③h7（研磨棒）タイプ
④g6（研磨棒）タイプ
[ ! ]D－P≦2の場合、段部面取Cは0.2以下となります。
[ ! ]全長は、N×3≦Lが必要となります。
[ NG ]PHFRFのD寸35～50は全長（Y寸）最大800までとなります。
[ NG ]AHFRF・AHFRFSのD寸10～25は全長（Y寸）最大800までとなります。
| 型式 | 指定0.1mm単位 | 指定1mm単位 | N(並目) 選択 | 指定1mm単位 | W | ℓ2 | (Y) max. | |||||||||||||
| Type | D | L | F | P | SC スパナ溝付タイプのみ | |||||||||||||||
| 標準タイプ | スパナ溝付タイプ | |||||||||||||||||||
| ①D部h9・P部h7 NSFRMHF SFRMHF PSFRMHF SSFRMHF （SSFRMHFはD13・ 17・18・22選択不可） ②D部h9・P部g6 NSFRMGF SFRMGF PSFRMGF SSFRMGF （SSFRMGFはD13・ 17・18・22選択不可） | ①D部h9・P部h7 NSFRMHFS SFRMHFS PSFRMHFS SSFRMHFS （SSFRMHFSはD13・ 17・18・22選択不可） ②D部h9・P部g6 NSFRMGFS SFRMGFS PSFRMGFS SSFRMGFS （SSFRMGFSはD13・ 17・18・22選択不可） | 6 | 15.0〜498.0 | 2≦F≦P×5 | 3≦P＜D | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の場合 W−M≧2 | 5 | 8 | 500 | ||||||||
| 8 | 15.0〜498.0 | 2.6 | 3 | 4 | 5 | 6 | 7 | 500 | ||||||||||||
| 10 | 15.0〜798.0 | 3 | 4 | 5 | 6 | 8 | 800 | |||||||||||||
| 12 | 15.0〜898.0 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 900 | |||||||||||
| 13 | 15.0〜898.0 | 4≦P＜D | 3 | 4 | 5 | 6 | 8 | 11 | ||||||||||||
| 15 | 15.0〜998.0 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | 1000 | |||||||||||
| 16 | 15.0〜998.0 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | ||||||||||||
| 17 | 24.0〜998.0 | 5≦P＜D | 4 | 5 | 6 | 8 | 10 | 12 | ||||||||||||
| 18 | 24.0〜998.0 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | ||||||||||||
| 20 | 24.0〜998.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | |||||||||||
| 22 | 24.0〜998.0 | 6≦P＜D | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 19 | ||||||||||
| 25 | 24.0〜998.0 | 8≦P＜D | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | ||||||||||
| 30 | 24.0〜998.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | ||||||||||
| 35 | 70.0〜998.0 | 16≦P＜D | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | ||||||||||
③h7（研磨棒）タイプ
| 型式 | 指定0.1mm単位 | 指定1mm単位 | N(並目) 選択 | 指定1mm単位 | W | ℓ2 | (Y) max. | ||||||||||||||
| Type | D | L | F | P | SC スパナ溝付タイプのみ | ||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | ||||||||||||||||||||
| NSFRHF SFRHF ＰSFRHF SSFRHF | NSFRHFS SFRHFS ＰSFRHFS SSFRHFS | 6 | 15.0〜498.0 | 2≦F≦P×5 | 3≦P＜D | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の場合 W−M≧2 | 5 | 8 | 500 | |||||||||
| 8 | 15.0〜498.0 | 2.6 | 3 | 4 | 5 | 6 | 7 | 500 | |||||||||||||
| 10 | 15.0〜798.0 | 3 | 4 | 5 | 6 | 8 | 800 | ||||||||||||||
| 12 | 15.0〜898.0 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 900 | ||||||||||||
| 15 | 15.0〜998.0 | 4≦P＜D | 3 | 4 | 5 | 6 | 8 | 10 | 13 | 1000 | |||||||||||
| 17 | 24.0〜998.0 | 5≦P＜D | 4 | 5 | 6 | 8 | 10 | 12 | 14 | ||||||||||||
| 20 | 24.0〜998.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | ||||||||||||
| 25 | 24.0〜998.0 | 8≦P＜D | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | |||||||||||
| 30 | 24.0〜998.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | |||||||||||
| 35 | 70.0〜998.0 | 16≦P＜D | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | |||||||||||
| 40 | 80.0〜998.0 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | ||||||||||||
| 50 | 100.0〜998.0 | 12 | 16 | 20 | 24 | 30 | 41 | ||||||||||||||
④g6（研磨棒）タイプ
| 型式 | 指定0.1mm単位 | 指定1mm単位 | N(並目) 選択 | 指定1mm単位 | W | ℓ2 | (Y) max. | |||||||||||||||
| Type | D | L | F | P | SC スパナ溝付タイプのみ | |||||||||||||||||
| 標準タイプ | スパナ溝付タイプ | |||||||||||||||||||||
| NSFRF SFRF PSFRF SSFRF PHFRF （PHFRFはD15・20・25・30・ 35・40・50選択可） AHFRF (＊印のサイズのみ) | NSFRFS SFRFS PSFRFS SSFRFS AHFRFS (＊印のサイズのみ) | ＊ | 6 | 15.0〜498.0 | 2≦F≦P×5 AHFRF・ AHFRFSのみ 2≦F≦P×4 | 3≦P＜D | 2.6 | 3 | 4 | SC＋ℓ2≦L SC＝0またはSC≧1 [ ! ]SC≦M×3の場合 W−M≧2 | 5 | 8 | 500 | |||||||||
| ＊ | 8 | 15.0〜498.0 | 2.6 | 3 | 4 | 5 | 6 | 7 | 500 | |||||||||||||
| ＊ | 10 | 15.0〜798.0 | 3 | 4 | 5 | 6 | 8 | 800 | ||||||||||||||
| ＊ | 12 | 15.0〜898.0 | 3 | 4 | 5 | 6 | 8 | 10 | 10 | 900 | ||||||||||||
| 13 | 15.0〜898.0 | 4≦P＜D | 3 | 4 | 5 | 6 | 8 | 11 | ||||||||||||||
| ＊ | 15 | 15.0〜998.0 | 3 | 4 | 5 | 6 | 8 | 10 | 13 | 1000 | ||||||||||||
| ＊ | 16 | 15.0〜998.0 | 4 | 5 | 6 | 8 | 10 | 12 | 14 | |||||||||||||
| 17 | 24.0〜998.0 | 5≦P＜D | 4 | 5 | 6 | 8 | 10 | 12 | ||||||||||||||
| 18 | 24.0〜998.0 | 4 | 5 | 6 | 8 | 10 | 12 | 15 | ||||||||||||||
| ＊ | 20 | 24.0〜998.0 | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 17 | ||||||||||||
| 22 | 24.0〜998.0 | 6≦P＜D | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 19 | ||||||||||||
| ＊ | 25 | 24.0〜998.0 | 8≦P＜D | 4 | 5 | 6 | 8 | 10 | 12 | 16 | 22 | |||||||||||
| 30 | 24.0〜998.0 | 5 | 6 | 8 | 10 | 12 | 16 | 20 | 27 | 15 | ||||||||||||
| 35 | 70.0〜998.0 | 16≦P＜D | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 30 | ||||||||||||
| 40 | 80.0〜998.0 | 10 | 12 | 16 | 20 | 24 | 30 | 36 | 20 | |||||||||||||
| 50 | 100.0〜998.0 | 12 | 16 | 20 | 24 | 30 | 41 | |||||||||||||||
[ ! ]全長は、N×3≦Lが必要となります。
[ NG ]PHFRFのD寸35～50は全長（Y寸）最大800までとなります。
[ NG ]AHFRF・AHFRFSのD寸10～25は全長（Y寸）最大800までとなります。
| 並目ねじピッチ | |
| M(N) | pitch |
| 2 | 0.4 |
| 2.6 | 0.45 |
| 3 | 0.5 |
| 4 | 0.7 |
| 5 | 0.8 |
| 6 | 1.0 |
| 8 | 1.25 |
| 10 | 1.5 |
| 12 | 1.75 |
| 16 | 2.0 |
| 20 | 2.5 |
| 24 | 3.0 |
| 30 | 3.5 |
追加工
| 追加工 コード | 追加工内容 | 適用条件 | 指定例 | \/1Code | ||||||||||
| KC | キー溝1ヶ所追加 | KC・A=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、 [ NG ]φ5以下は不可 | SSFRHF30-250-F30-P12-N12-KC50-A10 | 200 | ||||||||||
| WKC | キー溝2ヶ所追加 | WKC・C・K・E=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、 [ NG ]φ5以下は不可 | SSFRHF30-250-F30-P12-N12-KWC30-C10-K30-E10 | 400 | ||||||||||
| KZ | キー溝1ヶ所（4ヵ所目用）追加 | KZ・Z=0.1mm単位指定 [ ! ]キー溝加工位置が端面から1mm未満の場合、 [ ! ]KC・WKCと併用時のみ指定可 | SSFRHF30-250-F30-P12-N12-KC30-A10-KWC60-C10-K30-E10-KZ150-A10 | 200 | ||||||||||
| PKC | 段部Pキー溝（端面0地点）追加 | PKC=0.1mm単位指定 [ ! ]キー溝長さ≦70 [ NG ]P5以下は不可 | SSFRHF30-250-F30-P12-N12-PKC20.0 | 300 | ||||||||||
| PP | 段部Pキー溝（位置指定）追加 | PP・PK=0.1mm単位指定 [ ! ]キー溝長さ≦70 [ NG ]P5以下は不可 | SSFRHF30-250-F30-P12-N12-PP10-PK10 | 300 | ||||||||||
| PV | 段部Pキー溝複数ヶ所追加 | PV・PW=0.1mm単位指定 [ ! ]キー溝長さ≦70 [ NG ]P5以下は不可 [ ! ]PPと併用時のみ指定可 | SSFRHF30-250-F80-P20-N12-PP5-PK5-PV15-PW10 | 300 | ||||||||||
| FC | 平面取り1ヶ所追加 | FC・G=1mm単位指定 [ ! ]G≦70 ※Hはこちらを参照 | SSFRHF30-250-F30-P12-N12-FC10-G15 | 200 | ||||||||||
| WFC | 平面取り2ヶ所追加 | WFC・J・W・V=1mm単位指定 [ ! ]J・V≦70 ※Hはこちらを参照 | SSFRHF30-250-F30-P12-N12-WFC10-J15-W10ーV15 | 300 | ||||||||||
| SFC | 平面取り、角度指定2面取り追加 | SFC・SG=1mm単位指定 AG=15度単位指定 [ ! ]SG≦70 ※Hはこちらを参照 | SSFRHF30-250-F30-P12-N12-SFC10-SG15-AG45 | 500 | ||||||||||
| PFC | 段部に平面取り追加 | PFC・LC=1mm単位指定 [ ! ]LC≦70 ※Hはこちらを参照 | SSFRHF30-250-F30-P12-N12-PFC5-LC15 | 300 | ||||||||||
| TL・TR | D部に止め輪溝追加工 | TL・TR=0.1mm単位指定 [ ! ]2≦TL+F≦150 2≦TR≦150 ※m寸はこちらを参照 | SSFRHF30-250-F30-P12-N12-TL5-TR5 | 200 | ||||||||||
| TF | 段部に止め輪溝追加工 | TF=0.1mm単位指定 [ ! ]2≦TF≦150 ※m寸はこちらを参照 | SSFRHF30-250-F30-P12-N12-TF5 | 300 | ||||||||||
| UC | スリットカム用溝の追加 | UC=1mm単位指定 [ NG ]φ2・2.5、D13以上は不可 [ NG ]AHFRF・AHFRFSは不可 ※d・ℓ1はこちらを参照 | SSFRHF10-250-F30-P8-N8-UC10 | 200 | ||||||||||
| LKC | L寸法公差変更 | L＜500・・・L±0.05 L≧500・・・L±0.1 [ NG ]L800以上は不可 | SSFRHF30-250-F30-P12-N12-LKC | 400 | ||||||||||
| CKC | 同軸度変更 | 同軸度を0.02に変更します。 [ NG ]D部h9は不可 [ NG ]AHFRF・AHFRFSは不可 [ ! ]Lmaxは右表参照
| SSFRHF30-250-F30-P12-N12-CKC | 800 | ||||||||||
| CP | 段部P部の面取り変更 | 段部P部の面取りの大きさを変更 ※CPは表より選択 [ NG ]段部φ3～φ5は不可 [ ! ]P6以上に適用
| SSFRHF30-250-F30-P12-N12-CP3 | 100 | ||||||||||
| ND | めねじ深さ変更 | NをNDにかえて指定 [ ! ]M2・M2.6・M24・M30は不可 | SSFRHF30-250-F30-P12-ND12 | 200 |
[ ! ]他の追加工と併用する場合、±2°の位相を生じることがあります。他の追加工との間は2mm以上あけてください。
[ ! ]キー溝複数加工・平面取り複数加工は同一直線状に行っていますが、全長が500mmを超える場合、±2°の位相を生じることがあります。
(参考値）高硬度ステンレス中央硬度
| D | 中央硬度（HRC） |
| 3 | 35以上 |
| 4 | 35以上 |
| 5 | 35以上 |
| 6 | 35以上 |
| 8 | 35以上 |
| 10 | 30以上 |
| 12 | 30以上 |
| 15 | 30以上 |
| 16 | 30以上 |
| 20 | 25以上 |
| 25 | 25以上 |
（参考値）機械的性質
高硬度ステンレス物性値
（単位：%）
| 材質 | 引張強さ (MPa) | 降伏点 （0.2%耐力） (MPa) | 縦弾性係数 (GPa) | 横弾性係数 (GPa) | ポアソン比 |
| S45C | 570以上 | 345以上 | 200以上 | 77以上 | 0.3 |
| SUS304 | 520以上 | 210以上 | 193以上 | 74以上 | 0.3 |
| SCM435 | 930以上 | 785以上 | 206以上 | 79以上 | 0.3 |
| 高硬度ステンレス | 1102 | 715 | 199 | 77 | 0.3 |
高硬度ステンレス物性値
（単位：%）
| C | Si | Mn | P | S | Ni | Cr |
| 0.15-0.25 | ≦0.50 | 7.5-9.5 | ≦0.05 | ≧0.12 | 1.5-3.0 | 13-15 |
関連リンク
【Oリング詳細】
| Oリング材質 | 硬度 | 色 | 種類 |
| ウレタンゴム | 94 | 乳白 | アイアンラバーOリング Pシリーズ (NOK) |
| ニトリルゴム | 70 | 黒 | JIS B 2401 Pシリーズ (NOK) |
| ニトリルゴム | 90 | 黒 | |
| フッ素ゴム | 70 | 黒 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
- ( - ) | 2日目 |
詳細情報
基本情報
硬度に加え耐食性を備えた新材質：高硬度ステンレスが加わりました。引張強さ・耐食性を要する箇所にご使用ください。
追加工最大37％の大幅値下げ！全長最大1000mmまでに拡大！
追加工で段付部へのキー溝・平面取り・止め輪加工も可能！
【基本形状】片端一段
【軸端形状（左）】加工なし
【軸端形状（右）】めねじ
【材質】S45C相当、SUS304、SCM435、高硬度ステンレス
【追加工対応】キー溝、止め輪溝、平面取り、スリットカム用溝、L寸法公差変更、同軸度変更、C面取幅変更、めねじ深さ変更
ご注意
- ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
①②D部h9（みがき棒）タイプ
■S45C相当・表面処理なし（スパナ溝付は下記価格に＋420円）
NSFRMHF / NSFRMGF / NSFRMHFS / NSFRMGFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
①②D部h9（みがき棒）タイプ
■S45C相当・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
SFRMHF / SFRMGF / SFRMHFS / SFRMGFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
①②D部h9（みがき棒）タイプ
■S45C相当・無電解ニッケルメッキ（スパナ溝付は下記価格に＋420円）
PSFRMHF / PSFRMGF / PSFRMHFS / PSFRMGFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
①②D部h9（みがき棒）タイプ
■SUS304（スパナ溝付は下記価格に＋420円）
SSFRMHF / SSFRMGF / SSFRMHFS / SSFRMGFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
③h7（研磨棒） ④g6（研磨棒）タイプ
■S45C相当・表面処理なし（スパナ溝付は下記価格に＋420円）
NSFRHF / NSFRF / NSFRHFS / NSFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
③h7（研磨棒） ④g6（研磨棒）タイプ
■S45C相当・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
SFRHF / SFRF / SFRHFS / SFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
③h7（研磨棒） ④g6（研磨棒）タイプ
■S45C相当・無電解ニッケルメッキ（スパナ溝付は下記価格に＋420円）
PSFRHF / PSFRF / PSFRHFS / PSFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
③h7（研磨棒） ④g6（研磨棒）タイプ
■SUS304（スパナ溝付は下記価格に＋420円）
SSFRHF / SSFRF / SSFRHFS / SSFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]＊印サイズはSSFRFのみ
④g6（研磨棒）タイプ
■SCM435（30～35HRC）・無電解ニッケルメッキ
PHFRF
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■S45C相当・表面処理なし（スパナ溝付は下記価格に＋420円）
NSFRMHF / NSFRMGF / NSFRMHFS / NSFRMGFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 998.0 | |
| 6 | 480 | 530 | 600 | 710 | 1,020 | 1,140 | 1,390 | - | - |
| 8 | 480 | 530 | 600 | 710 | 1,020 | 1,140 | 1,390 | - | - |
| 10 | 480 | 530 | 600 | 710 | 1,020 | 1,140 | 1,390 | 1,790 | - |
| 12 | 540 | 620 | 660 | 770 | 1,040 | 1,200 | 1,720 | 2,020 | 2,350 |
| 13 | 580 | 660 | 700 | 810 | 1,110 | 1,270 | 1,830 | 2,140 | 2,500 |
| 15 | 590 | 670 | 720 | 830 | 1,140 | 1,300 | 1,870 | 2,190 | 2,570 |
| 16 | 620 | 710 | 770 | 870 | 1,200 | 1,370 | 1,930 | 2,270 | 2,670 |
| 17 | 670 | 820 | 860 | 970 | 1,330 | 1,500 | 2,070 | 2,450 | 2,900 |
| 18 | 710 | 880 | 920 | 1,030 | 1,430 | 1,610 | 2,170 | 2,570 | 3,060 |
| 20 | 740 | 920 | 960 | 1,060 | 1,480 | 1,660 | 2,230 | 2,650 | 3,150 |
| 22 | 910 | 1,120 | 1,240 | 1,380 | 1,750 | 2,160 | 2,900 | 3,450 | 4,130 |
| 25 | 980 | 1,210 | 1,350 | 1,500 | 1,870 | 2,280 | 3,070 | 3,650 | 4,370 |
| 30 | 1,240 | 1,380 | 1,580 | 1,740 | 2,290 | 2,690 | 3,540 | 4,520 | 5,760 |
| 35 | - | 2,070 | 2,290 | 2,540 | 3,410 | 3,900 | 5,200 | 6,590 | 8,350 |
①②D部h9（みがき棒）タイプ
■S45C相当・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
SFRMHF / SFRMGF / SFRMHFS / SFRMGFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 998.0 | |
| 6 | 490 | 550 | 620 | 740 | 1,040 | 1,180 | 1,420 | - | - |
| 8 | 490 | 550 | 620 | 740 | 1,040 | 1,180 | 1,420 | - | - |
| 10 | 490 | 550 | 620 | 740 | 1,040 | 1,180 | 1,420 | 1,830 | - |
| 12 | 570 | 650 | 690 | 810 | 1,090 | 1,250 | 1,800 | 2,100 | 2,450 |
| 13 | 610 | 690 | 740 | 850 | 1,170 | 1,330 | 1,900 | 2,230 | 2,600 |
| 15 | 620 | 700 | 760 | 870 | 1,200 | 1,370 | 1,950 | 2,290 | 2,680 |
| 16 | 650 | 760 | 800 | 910 | 1,260 | 1,440 | 2,030 | 2,370 | 2,780 |
| 17 | 710 | 860 | 900 | 1,020 | 1,410 | 1,600 | 2,180 | 2,590 | 3,060 |
| 18 | 770 | 950 | 980 | 1,090 | 1,510 | 1,710 | 2,300 | 2,740 | 3,240 |
| 20 | 790 | 990 | 1,020 | 1,130 | 1,580 | 1,770 | 2,370 | 2,820 | 3,360 |
| 22 | 970 | 1,210 | 1,320 | 1,470 | 1,870 | 2,300 | 3,090 | 3,690 | 4,400 |
| 25 | 1,040 | 1,290 | 1,450 | 1,610 | 2,000 | 2,430 | 3,270 | 3,900 | 4,650 |
| 30 | 1,310 | 1,500 | 1,720 | 1,900 | 2,490 | 2,930 | 3,850 | 4,910 | 6,270 |
| 35 | - | 2,260 | 2,500 | 2,770 | 3,720 | 4,240 | 5,660 | 7,170 | 9,080 |
①②D部h9（みがき棒）タイプ
■S45C相当・無電解ニッケルメッキ（スパナ溝付は下記価格に＋420円）
PSFRMHF / PSFRMGF / PSFRMHFS / PSFRMGFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 998.0 | |
| 6 | 550 | 650 | 720 | 850 | 1,160 | 1,390 | 1,480 | - | - |
| 8 | 550 | 650 | 720 | 850 | 1,160 | 1,390 | 1,480 | - | - |
| 10 | 550 | 650 | 720 | 850 | 1,160 | 1,310 | 1,480 | 1,840 | - |
| 12 | 620 | 760 | 780 | 900 | 1,220 | 1,390 | 1,940 | 2,180 | 2,480 |
| 13 | 670 | 810 | 820 | 960 | 1,280 | 1,500 | 2,130 | 2,390 | 2,710 |
| 15 | 690 | 830 | 840 | 980 | 1,310 | 1,550 | 2,220 | 2,490 | 2,810 |
| 16 | 760 | 900 | 950 | 1,090 | 1,450 | 1,720 | 2,430 | 2,870 | 3,220 |
| 17 | 890 | 1,090 | 1,190 | 1,380 | 1,810 | 2,130 | 2,950 | 3,840 | 4,280 |
| 18 | 990 | 1,230 | 1,370 | 1,580 | 2,060 | 2,420 | 3,310 | 4,520 | 5,010 |
| 20 | 1,040 | 1,300 | 1,470 | 1,700 | 2,210 | 2,590 | 3,540 | 4,940 | 5,470 |
| 22 | 1,250 | 1,630 | 1,810 | 2,030 | 2,750 | 3,690 | 5,430 | 7,280 | 7,990 |
| 25 | 1,330 | 1,760 | 1,940 | 2,160 | 2,970 | 3,950 | 5,900 | 7,850 | 8,610 |
| 30 | 1,660 | 2,380 | 2,680 | 3,050 | 3,930 | 5,210 | 7,550 | 10,040 | 11,390 |
| 35 | - | 3,470 | 3,820 | 4,430 | 5,700 | 7,620 | 11,010 | 14,650 | 16,560 |
①②D部h9（みがき棒）タイプ
■SUS304（スパナ溝付は下記価格に＋420円）
SSFRMHF / SSFRMGF / SSFRMHFS / SSFRMGFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 998.0 | |
| 6 | 620 | 680 | 800 | 890 | 1,390 | 1,540 | 1,710 | - | - |
| 8 | 620 | 680 | 800 | 890 | 1,390 | 1,540 | 1,710 | - | - |
| 10 | 620 | 680 | 800 | 890 | 1,330 | 1,540 | 1,710 | 2,130 | - |
| 12 | 710 | 850 | 900 | 1,030 | 1,470 | 1,690 | 2,130 | 2,690 | 3,310 |
| 15 | 890 | 1,040 | 1,080 | 1,400 | 2,010 | 2,220 | 2,800 | 3,540 | 4,350 |
| 16 | 970 | 1,140 | 1,210 | 1,510 | 2,110 | 2,480 | 3,340 | 4,310 | 5,040 |
| 20 | 1,120 | 1,390 | 1,510 | 1,800 | 2,360 | 3,150 | 4,730 | 6,300 | 6,840 |
| 25 | 1,510 | 1,820 | 2,040 | 2,330 | 3,080 | 4,110 | 6,140 | 8,170 | 8,930 |
| 30 | 1,930 | 2,550 | 2,850 | 3,230 | 4,170 | 5,550 | 7,980 | 10,680 | 12,030 |
| 35 | - | 3,850 | 4,340 | 4,680 | 6,080 | 8,120 | 11,720 | 15,560 | 17,470 |
③h7（研磨棒） ④g6（研磨棒）タイプ
■S45C相当・表面処理なし（スパナ溝付は下記価格に＋420円）
NSFRHF / NSFRF / NSFRHFS / NSFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 998.0 | |
| 6 | 540 | 600 | 680 | 810 | 1,140 | 1,300 | 1,560 | - | - |
| 8 | 540 | 600 | 680 | 810 | 1,140 | 1,300 | 1,560 | - | - |
| 10 | 540 | 600 | 680 | 810 | 1,140 | 1,300 | 1,560 | 2,020 | - |
| 12 | 610 | 700 | 760 | 870 | 1,190 | 1,350 | 1,950 | 2,280 | 2,660 |
| 13 | 650 | 760 | 810 | 920 | 1,270 | 1,460 | 2,090 | 2,450 | 2,860 |
| 15 | 660 | 760 | 810 | 950 | 1,290 | 1,480 | 2,120 | 2,490 | 2,910 |
| 16 | 720 | 900 | 930 | 1,120 | 1,480 | 1,670 | 2,280 | 2,690 | 3,180 |
| 17 | 720 | 910 | 950 | 1,140 | 1,500 | 1,690 | 2,300 | 2,720 | 3,210 |
| 18 | 720 | 910 | 950 | 1,140 | 1,670 | 1,880 | 2,520 | 3,000 | 3,580 |
| 20 | 830 | 1,040 | 1,080 | 1,200 | 1,670 | 1,880 | 2,520 | 3,000 | 3,580 |
| 22 | 990 | 1,220 | 1,380 | 1,520 | 1,890 | 2,310 | 3,120 | 3,700 | 4,380 |
| 25 | 1,100 | 1,370 | 1,530 | 1,700 | 2,120 | 2,580 | 3,480 | 4,150 | 4,950 |
| 30 | 1,410 | 1,560 | 1,800 | 1,970 | 2,590 | 3,060 | 4,020 | 5,120 | 6,520 |
| 35 | - | 2,350 | 2,600 | 2,900 | 3,870 | 4,420 | 5,910 | 7,490 | 9,500 |
| 40 | - | 2,840 | 3,130 | 3,490 | 4,660 | 5,310 | 7,090 | 9,030 | 11,500 |
| 50 | - | 3,680 | 4,070 | 4,540 | 6,070 | 6,910 | 9,230 | 11,690 | 14,780 |
③h7（研磨棒） ④g6（研磨棒）タイプ
■S45C相当・四三酸化鉄皮膜（スパナ溝付は下記価格に＋420円）
SFRHF / SFRF / SFRHFS / SFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 998.0 | |
| 6 | 560 | 620 | 700 | 830 | 1,180 | 1,330 | 1,610 | - | - |
| 8 | 560 | 620 | 700 | 830 | 1,180 | 1,330 | 1,610 | - | - |
| 10 | 560 | 620 | 700 | 830 | 1,180 | 1,330 | 1,610 | 2,080 | - |
| 12 | 640 | 740 | 790 | 910 | 1,240 | 1,420 | 2,040 | 2,380 | 2,780 |
| 13 | 680 | 790 | 850 | 970 | 1,330 | 1,520 | 2,180 | 2,550 | 2,970 |
| 15 | 690 | 800 | 850 | 990 | 1,350 | 1,540 | 2,220 | 2,590 | 3,020 |
| 16 | 780 | 970 | 1,000 | 1,200 | 1,590 | 1,790 | 2,430 | 2,870 | 3,390 |
| 17 | 780 | 980 | 1,010 | 1,220 | 1,610 | 1,810 | 2,460 | 2,900 | 3,420 |
| 18 | 780 | 980 | 1,010 | 1,220 | 1,790 | 2,010 | 2,690 | 3,200 | 3,810 |
| 20 | 890 | 1,110 | 1,160 | 1,280 | 1,790 | 2,010 | 2,690 | 3,200 | 3,810 |
| 22 | 1,050 | 1,300 | 1,470 | 1,630 | 2,020 | 2,470 | 3,330 | 3,940 | 4,660 |
| 25 | 1,180 | 1,460 | 1,640 | 1,820 | 2,260 | 2,750 | 3,710 | 4,420 | 5,270 |
| 30 | 1,490 | 1,700 | 1,950 | 2,150 | 2,820 | 3,330 | 4,380 | 5,580 | 7,100 |
| 35 | - | 2,560 | 2,840 | 3,150 | 4,220 | 4,810 | 6,430 | 8,150 | 10,330 |
| 40 | - | 3,090 | 3,400 | 3,790 | 5,070 | 5,780 | 7,710 | 9,820 | 12,510 |
| 50 | - | 4,000 | 4,430 | 4,940 | 6,600 | 7,520 | 10,040 | 12,710 | 16,080 |
③h7（研磨棒） ④g6（研磨棒）タイプ
■S45C相当・無電解ニッケルメッキ（スパナ溝付は下記価格に＋420円）
PSFRHF / PSFRF / PSFRHFS / PSFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 998.0 | |
| 6 | 620 | 740 | 820 | 960 | 1,300 | 1,520 | 1,700 | - | - |
| 8 | 620 | 740 | 820 | 960 | 1,300 | 1,520 | 1,700 | - | - |
| 10 | 620 | 740 | 820 | 960 | 1,300 | 1,520 | 1,700 | 2,140 | - |
| 12 | 700 | 850 | 870 | 1,020 | 1,380 | 1,560 | 2,210 | 2,490 | 2,820 |
| 13 | 750 | 900 | 930 | 1,080 | 1,470 | 1,740 | 2,480 | 2,790 | 3,170 |
| 15 | 780 | 930 | 950 | 1,100 | 1,490 | 1,760 | 2,510 | 2,820 | 3,200 |
| 16 | 930 | 1,200 | 1,250 | 1,390 | 1,700 | 2,040 | 2,770 | 3,710 | 4,230 |
| 17 | 950 | 1,210 | 1,260 | 1,400 | 1,720 | 2,060 | 2,800 | 3,740 | 4,260 |
| 18 | 950 | 1,210 | 1,260 | 1,530 | 2,070 | 2,350 | 3,080 | 4,660 | 5,270 |
| 20 | 1,180 | 1,470 | 1,670 | 1,930 | 2,500 | 2,940 | 4,010 | 5,610 | 6,220 |
| 22 | 1,410 | 1,730 | 1,920 | 2,130 | 2,800 | 3,180 | 4,180 | 5,960 | 6,690 |
| 25 | 1,510 | 2,000 | 2,210 | 2,460 | 3,370 | 4,480 | 6,700 | 8,930 | 9,780 |
| 30 | 1,880 | 2,700 | 3,030 | 3,450 | 4,460 | 5,910 | 8,570 | 11,400 | 12,930 |
| 35 | - | 3,940 | 4,340 | 5,030 | 6,480 | 8,650 | 12,520 | 16,640 | 18,830 |
| 40 | - | 4,340 | 4,780 | 5,530 | 7,130 | 9,530 | 13,780 | 18,310 | 21,000 |
| 50 | - | 4,780 | 5,270 | 6,090 | 7,860 | 10,490 | 19,760 | 25,390 | 28,760 |
③h7（研磨棒） ④g6（研磨棒）タイプ
■SUS304（スパナ溝付は下記価格に＋420円）
SSFRHF / SSFRF / SSFRHFS / SSFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 998.0 | |
| 6 | 680 | 760 | 880 | 990 | 1,530 | 1,710 | 1,900 | - | - |
| 8 | 680 | 760 | 880 | 990 | 1,530 | 1,710 | 1,900 | - | - |
| 10 | 680 | 760 | 880 | 990 | 1,480 | 1,710 | 1,900 | 2,360 | - |
| 12 | 790 | 930 | 1,000 | 1,130 | 1,630 | 1,870 | 2,360 | 2,980 | 3,660 |
| ＊13 | 920 | 1,080 | 1,130 | 1,410 | 2,030 | 2,260 | 2,860 | 3,610 | 4,440 |
| 15 | 990 | 1,160 | 1,200 | 1,540 | 2,230 | 2,460 | 3,110 | 3,930 | 4,830 |
| ＊16 | 1,020 | 1,240 | 1,280 | 1,590 | 2,270 | 2,500 | 3,390 | 3,990 | 4,890 |
| 17 | 1,030 | 1,280 | 1,320 | 1,600 | 2,280 | 2,520 | 3,530 | 4,020 | 4,920 |
| ＊18 | 1,180 | 1,450 | 1,550 | 1,860 | 2,510 | 3,170 | 4,910 | 6,410 | 7,070 |
| 20 | 1,240 | 1,530 | 1,670 | 1,980 | 2,630 | 3,500 | 5,250 | 6,990 | 7,600 |
| ＊22 | 1,530 | 1,860 | 2,060 | 2,380 | 3,150 | 4,200 | 6,510 | 8,660 | 9,460 |
| 25 | 1,670 | 2,020 | 2,260 | 2,580 | 3,410 | 4,560 | 6,830 | 9,070 | 9,920 |
| 30 | 2,140 | 2,840 | 3,160 | 3,590 | 4,630 | 6,160 | 8,860 | 11,850 | 13,380 |
| 35 | - | 4,270 | 4,810 | 5,200 | 6,750 | 9,010 | 13,020 | 17,280 | 19,470 |
| 40 | - | 4,870 | 5,290 | 5,720 | 7,430 | 9,920 | 14,320 | 19,020 | 21,700 |
| 50 | - | 5,390 | 5,840 | 6,310 | 8,180 | 10,920 | 20,340 | 25,770 | 29,140 |
④g6（研磨棒）タイプ
■SCM435（30～35HRC）・無電解ニッケルメッキ
PHFRF
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 | L800.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50.0 | 100.0 | 150.0 | 200.0 | 300.0 | 400.0 | 600.0 | 800.0 | 998.0 | |
| 15 | 1,430 | 1,720 | 1,740 | 2,020 | 2,730 | 3,230 | 4,590 | 5,730 | 6,990 |
| 20 | 2,140 | 2,690 | 3,020 | 3,510 | 4,550 | 5,360 | 7,320 | 10,020 | 13,710 |
| 25 | 2,740 | 3,640 | 4,020 | 4,470 | 6,100 | 8,160 | 12,190 | 17,360 | 24,720 |
| 30 | 3,400 | 5,270 | 5,920 | 6,720 | 8,700 | 11,570 | 16,630 | 22,280 | 29,850 |
| 35 | - | 6,450 | 7,120 | 8,240 | 10,640 | 14,200 | 20,560 | 27,300 | - |
| 40 | - | 7,100 | 7,830 | 9,070 | 11,710 | 15,650 | 22,640 | 30,040 | - |
| 50 | - | 7,810 | 8,640 | 9,980 | 12,880 | 17,160 | 32,350 | 41,530 | - |
④g6（研磨棒）タイプ
■高硬度ステンレス（スパナ溝付は下記価格に＋420円）
AHFRF / AHFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
■高硬度ステンレス（スパナ溝付は下記価格に＋420円）
AHFRF / AHFRFS
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| D | 最短L | L50.1 | L100.1 | L150.1 | L200.1 | L300.1 | L400.1 | L600.1 |
| ～ | ～ | ～ | ～ | ～ | ～ | ～ | ～ | |
| 50 | 100 | 150 | 200 | 300 | 400 | 600 | 800 | |
| 6 | 810 | 910 | 1,050 | 1,180 | 1,830 | 2,050 | 2,280 | － |
| 8 | 810 | 910 | 1,050 | 1,180 | 1,830 | 2,050 | 2,280 | － |
| 10 | 850 | 950 | 1,100 | 1,230 | 1,850 | 2,130 | 2,370 | 2,950 |
| 12 | 1,020 | 1,200 | 1,300 | 1,460 | 2,110 | 2,430 | 3,060 | 3,870 |
| 15 | 1,330 | 1,560 | 1,620 | 2,070 | 3,010 | 3,320 | 4,190 | 5,300 |
| 16 | 1,420 | 1,730 | 1,790 | 2,220 | 3,170 | 3,500 | 4,740 | 5,580 |
| 20 | 1,790 | 2,210 | 2,420 | 2,870 | 3,810 | 5,070 | 7,610 | 10,130 |
| 25 | 2,670 | 4,370 | 6,090 | 7,800 | 11,220 | 14,650 | 21,500 | 24,920 |
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]D寸法50また、高硬度ステンレスについては101本以上の場合出荷日、価格共にお見積りとなります。
[ ! ]表示数量超えはWOSにてご確認ください。 [ ! ]標準対応大口以上はストーク対応なし。
| 数量区分 | 標準対応 | 個別対応 | |||||
| 小口 | 大口 | 大口 | |||||
| 数量 | 1～9 | 10～14 | 15～19 | 20～49 | 50～300 | 301～400 | 401～ |
| 値引率 | 基準単価 | 5% | 10% | 20% | 25% | 35% | お見積り |
| 出荷日 | 通常 | ＋1日 | ＋2日 | ＋3日 | |||
[ ! ]表示数量超えはWOSにてご確認ください。 [ ! ]標準対応大口以上はストーク対応なし。
概要・仕様
使用例
商品担当おすすめ
回転軸 片端段付 片端めねじタイプのレビュー
産業機械のシャフト
5
5.02022/02/26
型式選定の手間はかかるが、選択式なので簡単であり、価格も即座にわかるし、CADデータで選択型式と相違ないかの確認もできる...もっと読む
0人が参考にしています。
計器の軸
5
5.02021/05/25
製品の軸の先端に目盛板を取り付ける形で使用
細かく寸法を指定できて使いやすいです。
0人が参考にしています。
アクリルカバー用の支柱として
5
5.02021/04/01
据付時にコの字型のアクリルカバーを置く用で段付き支柱を使用していたが、去年の夏から今年の冬までの間の工期期間でアクリルカ...もっと読む
0人が参考にしています。
回転軸
5
5.02021/01/05
急ぎの試作品用に使用しました。簡単に形状も選べ、納期も早いので毎回使用しています。
0人が参考にしています。
ギアの軸に
5
5.02019/08/23
キー溝などの細かいチューニングができて良いです。
価格も高くなく、短納期で助かります。
これからも使っていきたいです。
0人が参考にしています。
この商品を見た人は、こんな商品も見ています
最近見た商品
通常価格、通常出荷日が表示と異なる場合がございます
この商品に関連するミスミ ユニット事例その他の事例を探す
回転軸カテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
