【エコノミーシリーズ】 アンプ内蔵型近接センサ －ねじ型－
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 2,610円～5,850円
- 税込単価
- 2,871円～6,435円
一般的なねじ型の近接センサです。従来の高品質品と比べ、価格を抑えた中精度規格商...
詳細情報を確認する- アンプの種類
- 内蔵型
- 取得規格
- IEC
ご注意
- 【販売終了情報】C-MPXSC-10-30Sは在庫限りで販売終了予定となっております。販売終了時期は 2026年11月頃を予定しております。なお、推奨代替品はございません
- 本製品をセットビス等で取り付けする場合は本体中心付近を固定してください。先端部を固定すると圧力によって内部電子部品が破損する恐れがあります。
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が8型番あります。
外形図・規格表
外形図
C－MPXSUC－□（超小型タイプ）
C－MPXSC－□（標準タイプ）
C－MPXSC－□（標準タイプ）
| シールド | ||
| C－MPXSUC－4 | C－MPXSUC－5 | C－MPXSC－1－8S |
 |  |  |
| C－MPXSC－2－12S | C－MPXSC－5－18S | C－MPXSC－10－30S |
 |  |  |
| 非シールド | ||
| C－MPXSC－4－12U | C－MPXSC－8－18U | |
 |  |
規格表
| 注文例 | 型番 | |
| C-MPXSUC-4 |
■シールド型
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型番 | M×P | 検出距離 | 出力形態 | ケーブル長 | ￥基準単価 |
| 超小型 | C−MPXSUC−4 | φ4 | 0.8mm | NPN N.O. | 2m | 5,850 |
C−MPXSUC−5 | M5×0.5 | 0.8mm | 5,850 | |||
| 標準 | C−MPXSC−1−8S | M8×1.0 | 1mm | 3,120 | ||
C−MPXSC−2−12S | M12×1.0 | 2mm | 2,610 | |||
C−MPXSC−5−18S | M18×1.0 | 5mm | 2,952 | |||
C−MPXSC−10−30S | M30×1.5 | 10mm | 3,294 |
■非シールド型
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本製品をセットビス等で取り付けする場合は本体中心付近を固定してください。
先端部を固定すると圧力によって内部電子部品が破損する恐れがあります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
・下表の価格表は25年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| タイプ | 型番 | M×P | 検出距離 | 出力形態 | ケーブル長 | ￥基準単価 |
| 標準 | C−MPXSC−4−12U | M12×1.0 | 4mm | NPN N.O. | 2m | 2,610 |
| C−MPXSC−8−18U | M18×1.0 | 8mm | 2,952 |
先端部を固定すると圧力によって内部電子部品が破損する恐れがあります。
[ ! ]本商品はRoHS保証外です。ご注意ください。
製品比較情報
| 当社類似品 EM7-□S | エコノミーシリーズ C-MPXSC-5-18S | |
| 検出距離(mm) | 7 | 5 |
| 保護構造 | IP67 | IP66 |
| リード線 | 2線式、3線式 | 3線式 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,120円 ( 3,432円 ) | 在庫品1日目当日出荷可能 |
2,610円 ( 2,871円 ) | 在庫品1日目当日出荷可能 |
2,610円 ( 2,871円 ) | 在庫品1日目当日出荷可能 |
2,952円 ( 3,247円 ) | 在庫品1日目当日出荷可能 |
2,952円 ( 3,247円 ) | 在庫品1日目当日出荷可能 |
3,294円 ( 3,623円 ) | 在庫品1日目当日出荷可能 |
5,850円 ( 6,435円 ) | 在庫品1日目当日出荷可能 |
5,850円 ( 6,435円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
一般的なねじ型の近接センサです。従来の高品質品と比べ、価格を抑えた中精度規格商品となります。
ご注意
- 【販売終了情報】C-MPXSC-10-30Sは在庫限りで販売終了予定となっております。販売終了時期は 2026年11月頃を予定しております。なお、推奨代替品はございません
- 本製品をセットビス等で取り付けする場合は本体中心付近を固定してください。先端部を固定すると圧力によって内部電子部品が破損する恐れがあります。
- 本商品はRoHS保証外です。ご注意ください。
- RoHS・REACH・TSCA等の海外法規制に関しての調査ならびに保証の対象外となります。
- 当ページの価格表は25年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
概要・仕様
仕様・概要
■仕様
| 種類 | 直流3線式 | |||||
| シールド | ||||||
| 超小型 | 標準 | |||||
| φ4 | M5 | M8 | M12 | M18 | M30 | |
| 型式 | C－MPXSUC－4 | C－MPXSUC－5 | C－MPXSC－1－8S | C－MPXSC－2－12S | C－MPXSC－5－18S | C－MPXSC－10－30S |
| 標準検出物体 | 鉄 4×4×1mm | 鉄 5×5×1mm | 鉄 8×8×1mm | 鉄 12×12×1mm | 鉄 18×18×1mm | 鉄 30×30×1mm |
| 実効動作距離 | 0.8mm | 1mm | 2mm | 5mm | 10mm | |
| 保証動作距離 | 0～0.5mm | 0～0.8mm | 0～1.6mm | 0～4.0mm | 0～8mm | |
| 応差 | 10%以下 | |||||
| 応答周波数 | 5KHz | 1KHz | 500Hz | 300Hz | ||
| 電源電圧 | DC10～30V | DC12～24V | ||||
| 消費電流 | 10mA以下 | 8mA以下 | ||||
| 漏れ電流 | 0.1mA以下 | 1.1mA以下 | ||||
| 残存電圧 | DC2V以下 | DC1.5V以下 | ||||
| 制御出力 | NPN N.O. | |||||
| 絶縁抵抗 | － | 20MΩ/分（DC500V） | ||||
| 耐電圧 | AC1000V 60Hz 60秒間 | |||||
| 使用温度 | －25～70℃（氷結・結露なきこと） | －20～60℃（氷結・結露なきこと） | ||||
| 保護構造 | IEC規格 IP67 | IEC規格 IP66 | ||||
| 重量 | 約26g | 約30g | 約65g | 約96g | 約145g | |
| 種類 | 直流3線式 | |
| 非シールド | ||
| 標準 | ||
| M12 | M18 | |
| 型式 | C－MPXSC－4－12U | C－MPXSC－8－18U |
| 標準検出物体 | 鉄 12×12×1mm | 鉄 18×18×1mm |
| 実効動作距離 | 4mm | 8mm |
| 保証動作距離 | 0～3.2mm | 0～6.4mm |
| 応差 | 10%以下 | |
| 応答周波数 | 500Hz | 500Hz |
| 電源電圧 | DC12～24V | |
| 消費電流 | 8mA以下 | |
| 漏れ電流 | 1.1mA以下 | |
| 残存電圧 | DC1.5V以下 | |
| 制御出力 | NPN N.O. | |
| 絶縁抵抗 | 20MΩ/分（DC500V） | |
| 耐電圧 | AC1000V 60Hz 60秒間 | |
| 使用温度 | －20～60℃（氷結・結露なきこと） | |
| 保護構造 | IEC規格 IP66 | |
| 重量 | 約65g | 約90g |

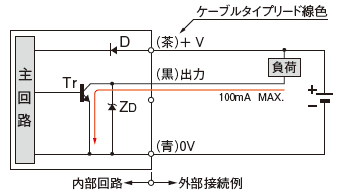

■回路図
ZD：サージ吸収ツェナーダイオード
Tr：NPN出力トランジスタ
D：電源逆接保護用ダイオード
技術情報

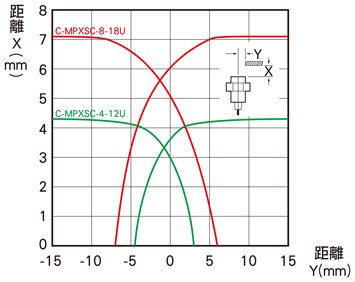

■特性図
下図は検出物体が近接センサの検出面に対して平行に移動する場合の特性を示しています。
下図は検出物体が近接センサの検出面に対して平行に移動する場合の特性を示しています。

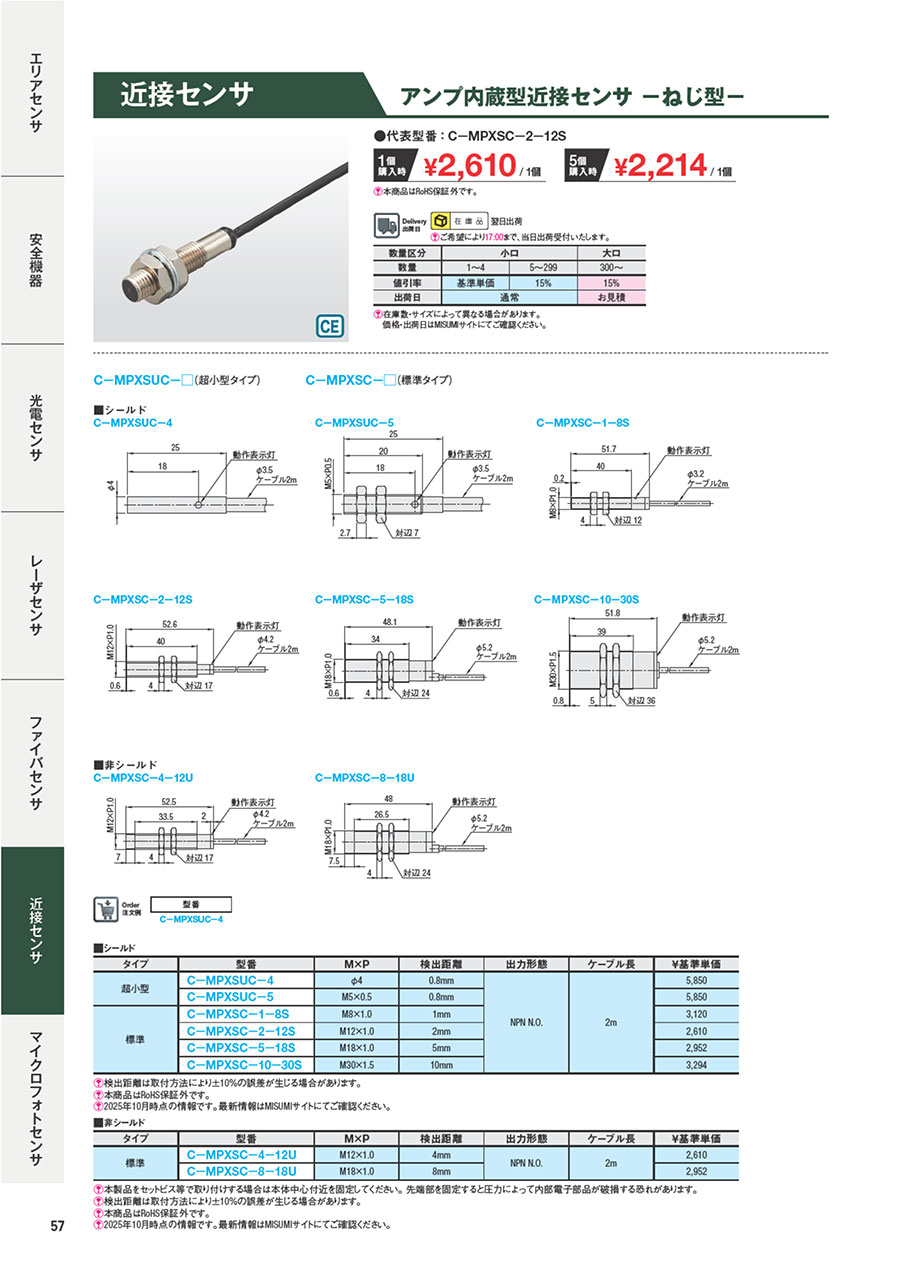

カタログ
商品担当おすすめ
【エコノミーシリーズ】 アンプ内蔵型近接センサ －ねじ型－のレビュー
自動機のドリルビット出入り確認
1
1.02021/09/15
稼働し始めて1か月余りで、出力が不安定になりその後ONしなくなってしまった。動作LEDは正常に点灯する。他のレビューにも...もっと読む
ミスミからのコメント
本商品は構造上、平らな金属板の検出以外は不安定となります。
4人が参考にしています。
金属ワークの有り無し確認
5
5.02017/08/23
この価格帯で大手近接センサとなんら変わりなく、コストパフォーマンスは最高だと感じました。
2人が参考にしています。
金属部検知
1
1.02017/11/29
カタログではM18と記載
実際にはM18×1の細目
こういう記載は困るので早く訂正して欲しい
ミスミからのコメント
この度はご迷惑をおかけし誠に申し訳ございませんでした。 ご指摘箇所を修正いたしました。今後とも宜しくお願い申し上げます。
1人が参考にしています。
昇降装置
1
1.02023/02/01
この時期に手に入れやすかった為使用したが1ヶ月もたたないうちに何社で何個も壊れ(ONしっぱなし）生産が止まり結局全数オム...もっと読む
0人が参考にしています。
位置決めに使用
5
5.02023/01/07
自動洗浄装置のバスケット搬送装置の位置決めに使用しています。入手性が良いことと安価であることが採用の条件になります。
0人が参考にしています。
