メカニカル部品技術窓口
ＬＥＤ面発光照明 正方形
- 通常単価(税別)
- 14,715円～24,925円
- 税込単価
- 16,187円～27,418円
◆特長正方形の面全体で均一な光を発光するLED面発光照明です。調光機能付きタイ...
詳細情報を確認するご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が4型番あります。

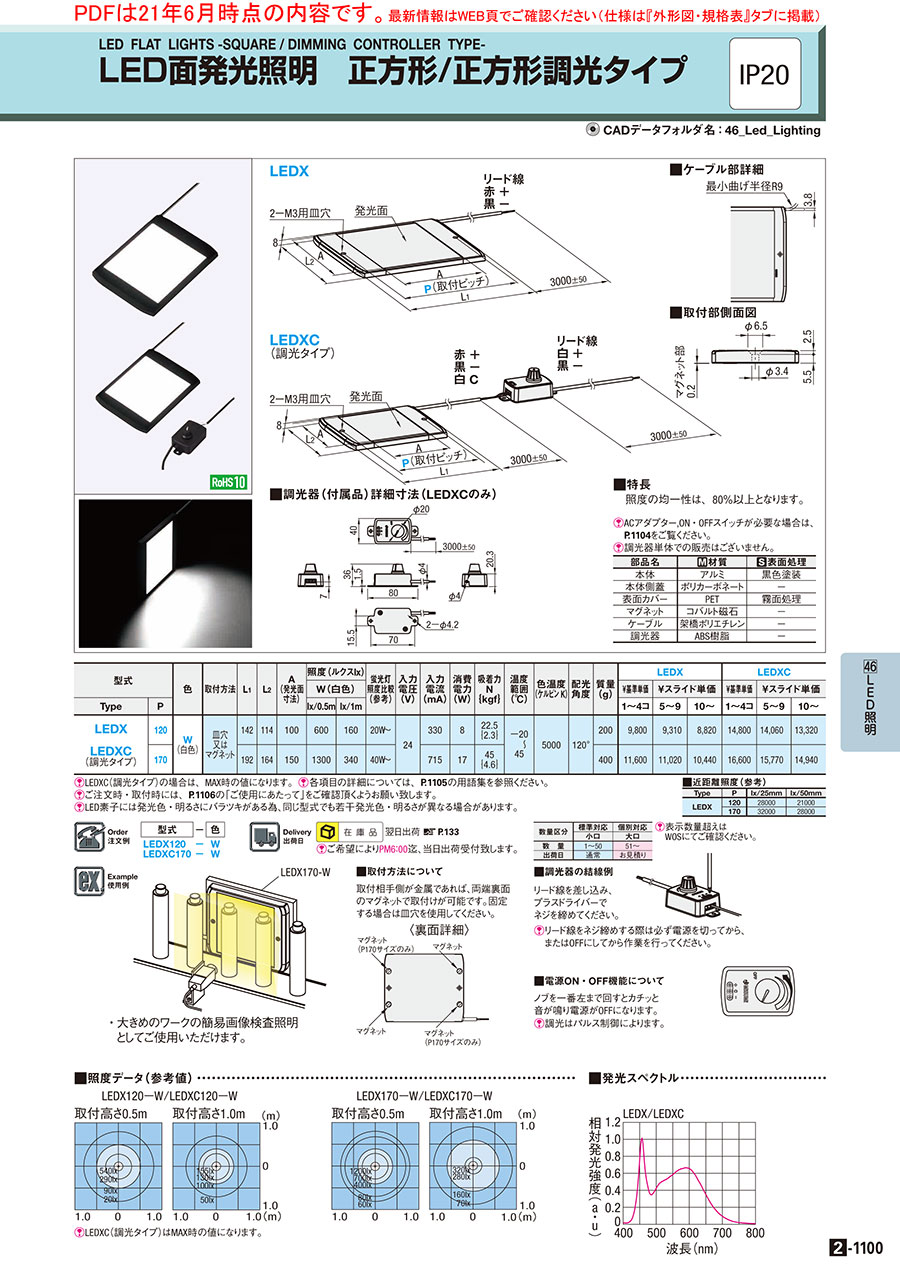

外形図・規格表
規格表
| 型式 | − | 色 |
| LEDX120 LEDXC170 | − − | W W |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]LEDXC（調光タイプ）の場合は、MAX時の値になり、照度の均一性は、80%以上となります。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
■近距離照度（参考）
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 色 | 取付方法 | L1 | L2 | A (発光面寸法) | 照度(ルクスlx) | 蛍光灯 照度比較 (参考) | 入力 電圧 (V) | 入力 電流 (mA) | 消費 電力 (W) | 吸着力 N ｛kgf｝ | 温度 範囲 (℃) | 色温度 (ケルビン K) | 配光 角度 | 質量 (g) | LEDX | LEDXC | ||||||
| W(白色) | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||||||||||||||
| Type | P | lx/0.5m | lx/1m | 1～4コ | 5～9 | 10～ | 1～4コ | 5～9 | 10～ | ||||||||||||||
| LEDX LEDXC (調光タイプ) | 120 | W (白色) | 皿穴 又は マグネット | 142 | 114 | 100 | 600 | 160 | 20W～ | 24 | 330 | 8 | 22.5 ｛2.3｝ | −20 ～ 45 | 5000 | 120° | 200 | 10,290 | 9,776 | 9,261 | 15,540 | 14,763 | 13,986 |
| 170 | 192 | 164 | 150 | 1300 | 340 | 40W～ | 715 | 17 | 45 ｛4.6｝ | 400 | 12,180 | 11,571 | 10,962 | 17,430 | 16,559 | 15,687 | |||||||
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
■近距離照度（参考）
| Type | P | lx/25mm | lx/50mm |
| LEDX | 120 | 28000 | 21000 |
| 170 | 32000 | 28000 |
> 使用例
> LED照明とは
> 技術情報
> 用語集
製品仕様
■照度データ（参考値） [ ! ]LEDXC（調光タイプ）はMAX時の値となります。 | ■発光スペクトル |
使用例
 ・大きめのワークの簡易画像検査証明としてご使用 いただけます。 | ■取付方法について取付相手側が金属であれば、両端裏面のマグネットで取付けが可能です。固定する場合は皿穴を使用して ください。 〈裏面詳細〉  |
■調光器の結線例リード線を差し込み、プラスドライバーでねじを締めてください。 | ■電源のON・OFF機能についてノブを一番左まで回すとカチッと音が鳴り電源がOFFになります。  |
| [ ! ]リード線をねじ締めする際は、必ず電源を切ってから、 またはOFFにしてから作業を行ってください。 | [ ! ]調光はパルス制御によります。 |
その他装置別の使用例は こちら
■アクセサリー
| 商品名 | on/offスイッチ | 角度調整ブラケット | ACアダプター |
|---|---|---|---|
| 写真 |
|
|
|
LED照明総合情報ページのご案内
> 商品ラインナップ> 使用例
> LED照明とは
> 技術情報
> 用語集
注意事項
- LED照明のデモ機サンプル貸出は、 現在サービスを終了しております。
- 調光器のみなど単品販売は実施しておりません。
- 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
- 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
14,715円 ( 16,187円 ) | 在庫品1日目当日出荷可能 |
17,417円 ( 19,159円 ) | 在庫品1日目当日出荷可能 |
22,222円 ( 24,444円 ) | 在庫品1日目当日出荷可能 |
24,925円 ( 27,418円 ) | 在庫品1日目当日出荷可能 |
商品担当おすすめ
ミスミ
ＬＥＤバー照明 コンパクト均一光タイプ
蛍光灯のような均一光照射を実現したLEDバー照明です。24V印加対応で価格も手頃なので、蛍光灯の置き換えにもお勧めです。白色発光・黄色発光の2タイプのご用意です。
ミスミ
ＬＥＤ面発光照明 正方形 赤色
特殊な赤色偏光板の採用により、面発光照明に赤色発光を追加しました。照度の均一性は、80%以上となります。白色発光で検出できない場合に、赤色発光で検出できる場合もございます。
ＬＥＤ面発光照明 正方形のレビュー
生産設備に使用しています
3
3.02022/12/07
新規に製作したカメラによる、製品検査装置の照明としてこの商品を選定しました。使ってみたところ、調光機でON・OFFするし...もっと読む
0人が参考にしています。
自動機に使用しています
5
5.02022/12/07
当社で設計を含めて製作を依頼された自動機のレザーマーカーの照明に選定し使用しています。可もなく不可もない商品です。納品先...もっと読む
0人が参考にしています。
カメラの照明
3
3.02022/02/09
この商品は、カメラの照明用として購入しました。普通に使えていますし、価格との兼ね合いで考えると、不足はないように思います...もっと読む
0人が参考にしています。
検査用の照明灯を製作。
3
3.02020/05/29
検品作業で使用する照明灯を、ミスミのアルミフレームやキャスターなどを利用して製作。
0人が参考にしています。
検査治具
4
4.02019/10/22
製品検査の照明として使用
調光機単体の販売がないのが残念だが
照明自体は問題ない明るさを確保できる
0人が参考にしています。
