【エコノミーシリーズ】 RoHS対応 位置決めピン ストレートテーパタイプ
未確定：候補が24型番あります。
外形図・規格表

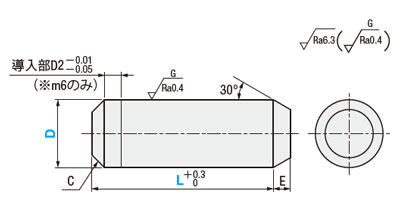

外形図
規格表
| Type | D公差 | [ M ]材質 | [ H ]硬度 |
| CUM | m6 | SUS440C相当 | 焼入硬度 55～60HRC |
| CUG | g6 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | Ｌ選択 | E | C | ￥基準単価 | |||
| Type | D | ||||||
| (m6) CUM (g6) CUG | 3 | 10 | 15 | 1 | 0.5 | 325 | |
| 4 | 10 | 15 | 20 | 1.5 | 360 | ||
| 5 | 10 | 15 | 20 | 390 | |||
| 6 | 10 | 15 | 20 | 2 | 1 | 415 | |
| 8 | 20 | 425 | |||||
| 型番 | − | L |
| CUG3 | − | 10 |
■D寸法公差
| D | m6 | g6 |
| 3 | ＋0.008 ＋0.002 | －0.002 －0.008 |
| 4・5・6 | ＋0.012 ＋0.004 | －0.004 －0.012 |
| 8 | ＋0.015 ＋0.006 | －0.005 －0.014 |
製品比較情報
| 当社類似品 CLPSTA | エコノミーシリーズ CUG・CUM | |
| 材質 | SUS440Cまたは13Crステンレス | SUS440C相当 |
| 焼入硬度 | 50～55HRC | 55～60HRC |
| テーパ部長さ | 0.1mm単位指定 | 固定 |
| テーパ角度 | 選択(15°、30°、45°、60°) | 固定(30°) |
| 追加工 | 選択可 | 選択不可 |
| RoHS10 | 対応 | 対応 |
■当社類似品との価格比較
各型番の数量別価格・納期は、型番確定後に「価格を確認」をクリックしてご確認ください。
| プライスダウン率 | 価格例（24年3月時点） 型番：CUG3-10 | |||||||||||||||||||||||||
|
|
商品特長
特長1：頭部がテーパのスタンダードな形状の位置決めピンです。軸径公差m6・p6を指定できます。特長2：材質はSUS440C相当で、熱処理硬度と強靭性を合わせ持ち、様々な作業条件に対応できます。
特長3：設置スペースが狭く、簡易横方向の位置決めの場合、ストレートテーパタイプ位置決めピンが最適です。
特長4：本商品は、当社類似品に比べ安価で、大量購入に適しています。
注意事項
寸法公差及びはめあいデータについて、詳細は>>こちらをご参照ください。
関連資料
耐食性について、詳細は>>こちらをご参照ください。
関連商品
| 【エコノミーシリーズ】 位置決めブシュ クイック位置決め用（圧入タイプ）・ツバ付タイプ | 【エコノミーシリーズ】 位置決めピン 大頭ツバ付き／球面タイプ | 【エコノミーシリーズ】 位置決めピン 大頭ツバ付き／テーパタイプ | ||
 |  |  | ||
| 標準納期：1日目～（在庫品） | 標準納期：1日目～（在庫品） | 標準納期：1日目～（在庫品） | ||
| 1個あたり単価：520円～ | 1個あたり単価：240円～ | 1個あたり単価：184円～ |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
高品質の代替品
|
|---|
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
|
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
|
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
|
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
|
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
|
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
|
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
|
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
|
425円 ( 468円 ) | 在庫品1日目当日出荷可能 |
|
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
|
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
|
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
|
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
|
360円 ( 396円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
|
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
|
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
|
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
|
415円 ( 457円 ) | 在庫品1日目当日出荷可能 |
|
425円 ( 468円 ) | 在庫品1日目当日出荷可能 |

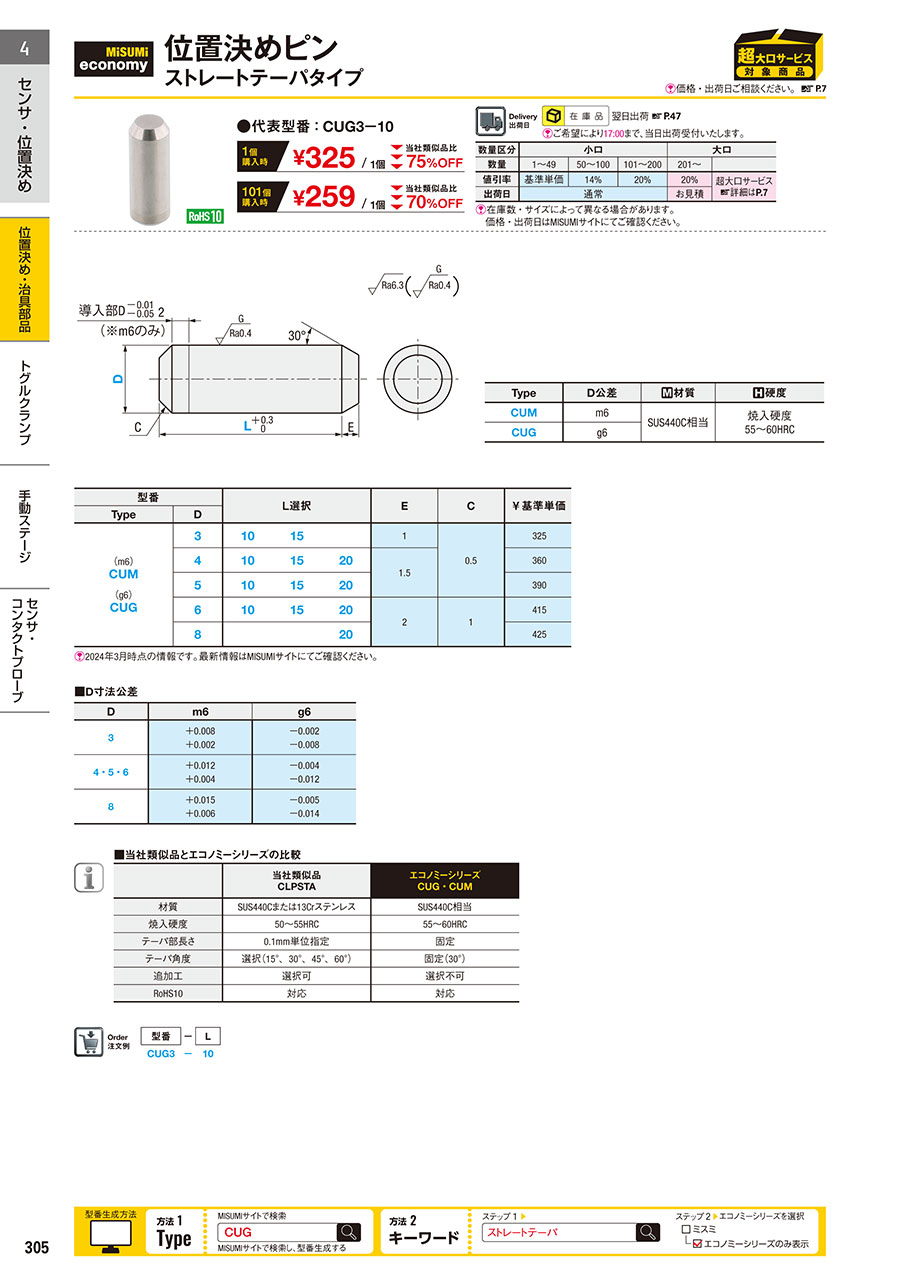

カタログ
