サイドガイドレール　-スチールタイプ-

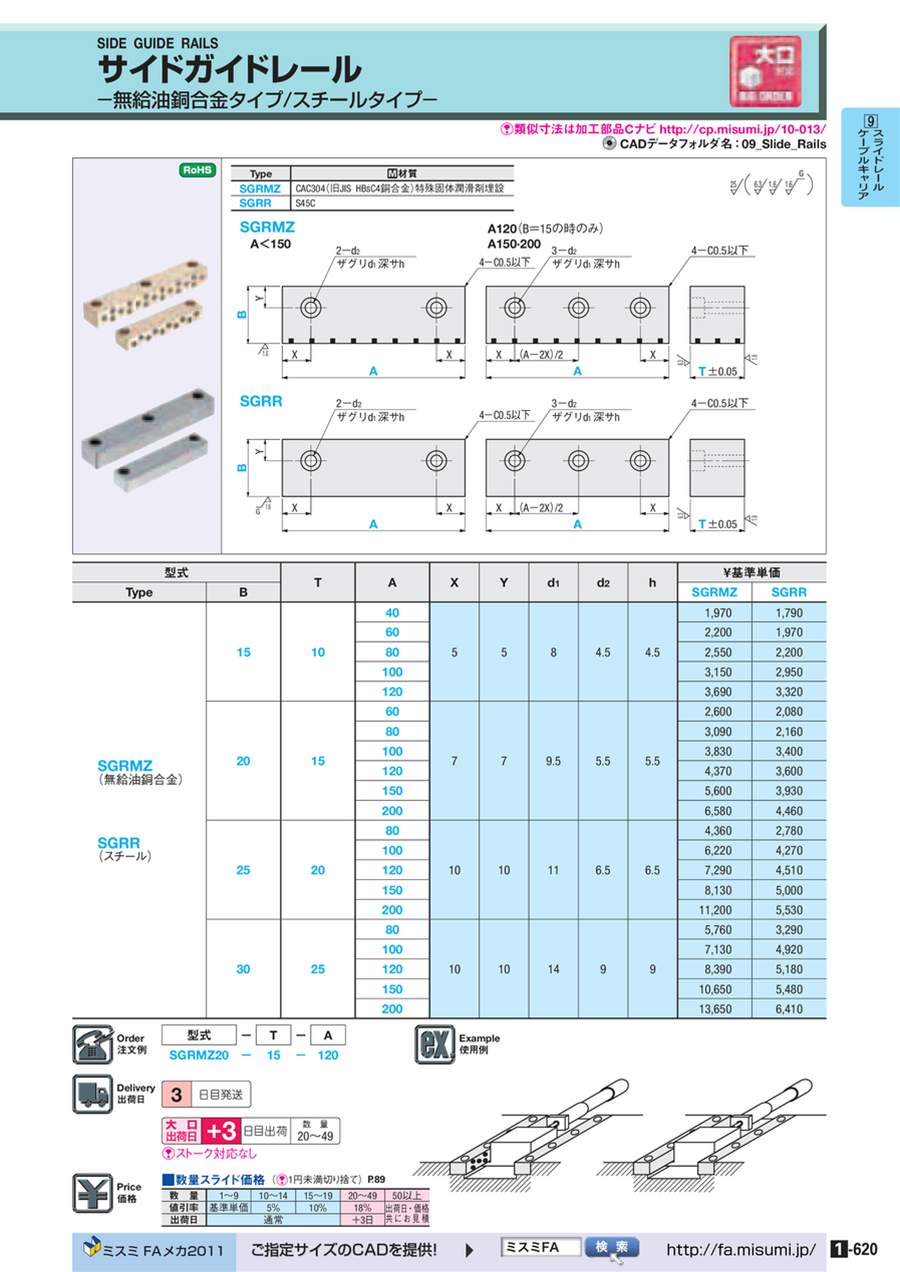

カタログ |P.1-620

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,840円～6,600円

税込単価: 2,024円～7,260円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

サイドガイドレール

4.5

通常価格(税別)： 2,450円 (税込価格：2,695円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ガイドレール　標準・ノック穴付

4.3

通常出荷日：3 日目～

スチールタイプの安価なガイドレールです。取り付けボルト穴は2ヶ所、3ヶ所のいず...

詳細情報を確認する

種類
レール
材質
金属系
脱脂洗浄
なし
材質証明書
対象
材質証明書：材質
S45C

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が21型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

SGRR

A＜150

A120（B＝15の時のみ）
A150·200

Type	[ M ]材質
SGRR	S45C

規格表

型式	−	T	−	A
SGRR20	−	15	−	120

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		T	A	X	Y	d₁	d₂	h	￥基準単価
Type	B
SGRR （スチール）	15	10	40	5	5	8	4.5	4.5	1,790
			60						1,970
			80						2,200
			100						2,950
			120						3,320
	20	15	60	7	7	9.5	5.5	5.5	2,080
			80						2,160
			100						3,440
			120						3,600
			150						3,930
			200						4,460
	25	20	80	10	10	11	6.5	6.5	2,780
			100						4,270
			120						4,510
			150						5,000
			200						5,530
	30	25	80	10	10	14	9	9	3,290
			100						4,920
			120						5,180
			150						5,480
			200						6,410

型番リスト

表示件数

型番

幅　B

(mm)

厚さ　T

(mm)

全長　A

(mm)

RoHS?

最小発注数量

15	10	40	10	1個
15	10	60	10	1個
15	10	80	10	1個
15	10	100	10	1個
15	10	120	10	1個
20	15	60	10	1個
20	15	80	10	1個
20	15	100	10	1個
20	15	120	10	1個
20	15	150	10	1個
20	15	200	10	1個
15	20	80	10	1個
25	20	100	10	1個
25	20	120	10	1個
25	20	150	10	1個
25	20	200	10	1個
30	25	80	10	1個
30	25	100	10	1個
30	25	120	10	1個
30	25	150	10	1個
30	25	200	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,840円 ( 2,024円 )	3日目
2,030円 ( 2,233円 )	3日目
2,270円 ( 2,497円 )	3日目
3,040円 ( 3,344円 )	3日目
3,420円 ( 3,762円 )	3日目
2,140円 ( 2,354円 )	3日目
2,230円 ( 2,453円 )	3日目
3,540円 ( 3,894円 )	3日目
3,710円 ( 4,081円 )	3日目
4,050円 ( 4,455円 )	3日目
4,600円 ( 5,060円 )	3日目
2,860円 ( 3,146円 )	3日目
4,400円 ( 4,840円 )	3日目
4,650円 ( 5,115円 )	3日目
5,150円 ( 5,665円 )	3日目
5,700円 ( 6,270円 )	3日目
3,390円 ( 3,729円 )	3日目
5,070円 ( 5,577円 )	3日目
5,340円 ( 5,874円 )	3日目
5,650円 ( 6,215円 )	3日目
6,600円 ( 7,260円 )	3日目

基本情報

スチールタイプの安価なガイドレールです。
取り付けボルト穴は2ヶ所、3ヶ所のいずれかが選択可能です。板厚10・15・20・25よりご選定いただけます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）

数量区分	標準対応				個別対応
数量区分	小口			大口	大口
数　量	1〜9	10〜14	15〜19	20〜49	50〜
値引率	基準単価	5%	10%	18%	お見積り
出荷日	通常			＋3日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目発送

大　口
出荷日

日目出荷

数量
20～49

[ ! ]ストーク対応なし

出荷日については、コチラをご覧ください。

概要・仕様

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
