LEDスポット照明 小型フレキシブル

  • 形状
    スポットタイプ
  • IP(防塵防水)
    IP67
  • 取付ピッチ P (mm)
    55
  • 発光色
    白色
  • 形状
    小型スポット
  • 取付方法
    ネジ止
  • 入力電圧 (V)
    DC24
  • ケーブル/リード線径
    AWG26

ご注意

  • 本商品の取扱説明書はこちらになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定:候補が2型番あります。
数量:

外形図・規格表


LEDMF
リード線    
白 +
黒 -



■台座部詳細

部品名[ M ]材質[ S ]表面処理
LED
照明
本体アルミアルマイト処理
レンズポリカーボネート
ケーブルPVC
フレキシ
ブルアーム
アーム、台座SUM24静電塗装
ねじ込部
(照明側と台座側)
SWRCH
(アルミキルド鋼)
静電塗装
*アヤ目部分の外径はφ24.1になります。
[ ! ]ACアダプターが必要な場合は、こちらをご覧ください。
[ ! ]調光できません。調光タイプはこちらにてご選定ください。


規格表

型式
LEDMF1
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式照度(ルクスlx)入力電圧
(V)
入力電流
(mA)
消費電力
(W)
温度範囲
(℃)
色温度
(ケルビン K)
配光
角度
質量
(g)
¥基準単価¥スライド単価
TypeNo.lx/0.5mlx/1m1~4コ5~910~50
LEDMF1
(配光角62°)
白色400110DC24
±10%
501.2-10~455000約62°3108,2957,8757,487
2
(配光角14°)
2000500約14°3258,4007,9807,581
[ ! ]照明本体のみIP67対応。フレキシブルアーム部および台座部は防水対応ではありません。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。


製品仕様

■照度データ(参考値)



■発光スペクトル



使用例

照明を使用しない場合

・作業スペースに干渉しない場所に固定し、フレキシブル
 アームをまっすぐに立てておくと、作業スペースの邪魔に
 なりません。
照明を使用する場合

・フレキシブルアームを曲げスポット部を広範囲のワークに
 近づけて照射できます。
・台座部にスイッチが付いているため、スイッチが必要な
 省スペース環境にも適しています。

その他装置別の使用例は こちら

■アクセサリー

商品名on/offスイッチ角度調整ブラケットACアダプター
写真

LEDスポット照明 小型フレキシブル  関連画像1_アクセサリー

LEDスポット照明 小型フレキシブル  関連画像2_アクセサリー

LEDスポット照明 小型フレキシブル  関連画像3_アクセサリー

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

  • LED照明のデモ機サンプル貸出は、 現在サービスを終了しております。
  • 調光器のみなど単品販売は実施しておりません。
  • 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
  • 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。

型番リスト

表示件数

配光角

(°)

RoHS?最小発注数量
62
10
1個
14
10
1個
通常単価(税別) (税込単価)
通常出荷日
11,863
( 13,049 )
在庫品1日目当日出荷可能
12,012
( 13,213 )
在庫品1日目当日出荷可能

詳細情報

基本情報

◆特長
スポット照明とフレキシブルアームが一体化したLED照明で、 加工機の刃先等に照射する照明としても最適です。フレキシブルアームで、使用時のみ必要な場所を照射可能なため、作業スペースを干渉しないように位置調整ができ、使い勝手が良いです。
※ACアダプターが必要な場合はこちらから
LED照明の照度データ使用例などが掲載した総合情報サイトがリニューアル!

ご注意

  • 本商品の取扱説明書はこちらになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数 量1~5051~
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

  • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

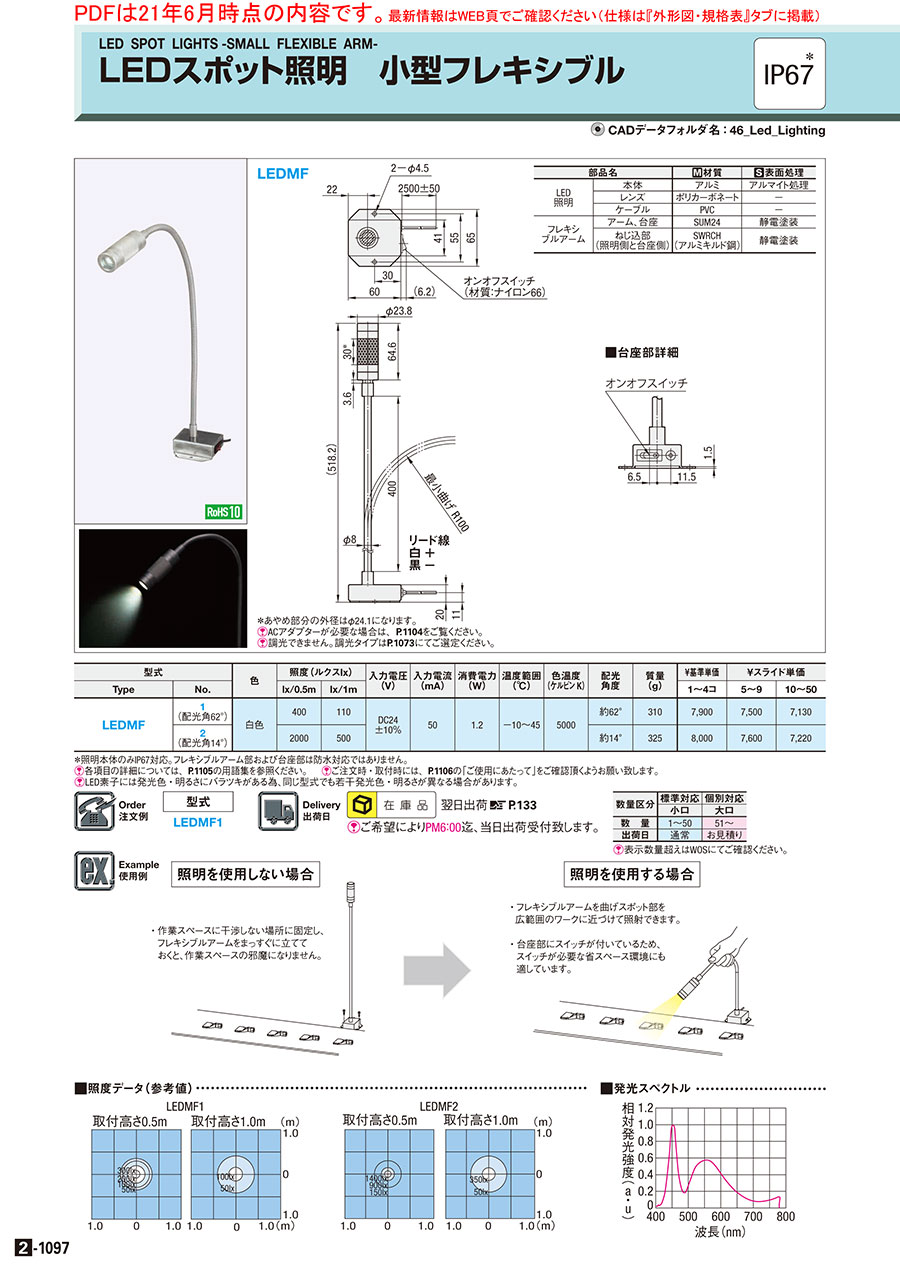

2-1097

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

LEDスポット照明 小型フレキシブルのレビュー
4.6平均満足度:4.63件のレビュー
実験装置の組み込み照明として
4
満足度:4.0
スポット照明的に使用しました. 小型軽量で実験装置内に組み込みやすかったです. 光量も十分でした. 他に,固定せず,ス...もっと読む
6人が参考にしています。
設備内のスポット照明
5
満足度:5.0
フレキジヤバラで必要な所を照らせるので便利です。 狭角よりも広角の方が照度と照明範囲のバランスが丁度良い。
0人が参考にしています。
トンネルオーブンの炉内確認用
5
満足度:5.0
オーブンの内部確認扉5箇所の外側に設置し、扉を開けて炉内製品を確認する際に使用、以前は耐震白熱灯の為、玉切れや破損・飛散...もっと読む
0人が参考にしています。
