ＬＥＤバー照明 ＯＮ・ＯＦＦタイプ
- 通常単価(税別)
- 9,309円～13,965円
- 税込単価
- 10,240円～15,362円
◆特長ON・OFFスイッチ一体型のため、別途スイッチを取付る手間が不要のLED...
詳細情報を確認するご注意
- 本商品の取扱説明書はこちらになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。

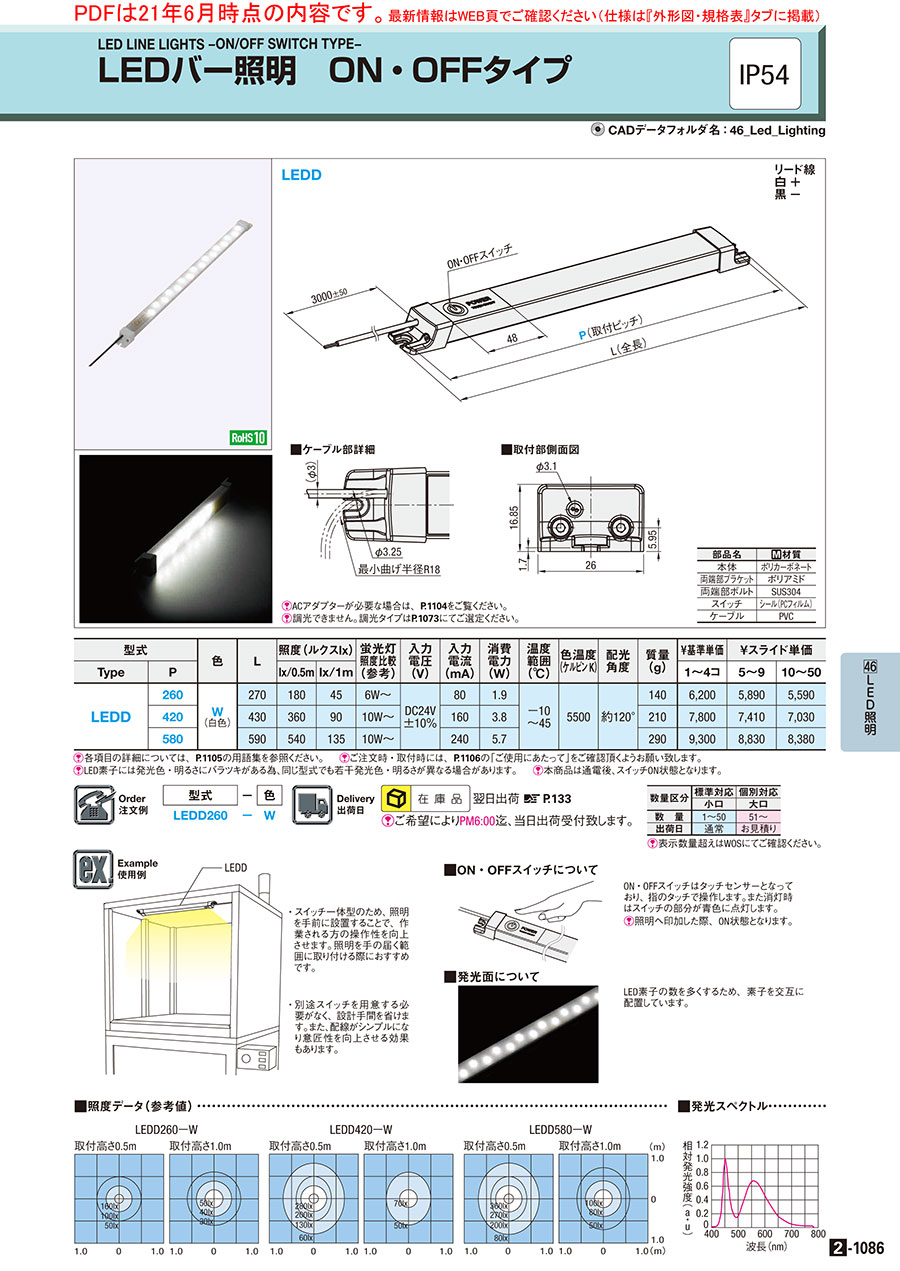

外形図・規格表
規格表
| 型式 | − | 色 |
| LEDD260 | − | W |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品は通電後、スイッチON状態となります。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 色 | L | 照度(ルクスlx) | 蛍光灯 照度比較 (参考) | 入力 電圧 (V) | 入力 電流 (mA) | 消費 電力 (W) | 温度 範囲 (℃) | 色温度 (ケルビン K) | 配光 角度 | 質量(g) | ￥基準単価 | ￥スライド単価 | |||
| Type | P | lx/0.5m | lx/1m | 1～4コ | 5～9 | 10～50 | ||||||||||
| LEDD | 260 | W (白色) | 270 | 180 | 45 | 6W～ | DC24V ±10％ | 80 | 1.9 | －10 ～45 | 5500 | 約120° | 140 | 6,510 | 6,185 | 5,870 |
| 420 | 430 | 360 | 90 | 10W～ | 160 | 3.8 | 210 | 8,190 | 7,781 | 7,382 | ||||||
| 580 | 590 | 540 | 135 | 10W～ | 240 | 5.7 | 290 | 9,765 | 9,272 | 8,799 | ||||||
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
> 使用例
> LED照明とは
> 技術情報
> 用語集
製品仕様
■照度データ（参考値） | ■発光スペクトル |
使用例
 ・スイッチ一体型のため、照明を手前に設置することで、作業される 方の操作性を向上させます。照明を手の届く範囲に取り付ける際に おすすめです。 ・別途スイッチを用意する必要がなく、設計手間を省けます。 また、配線がシンプルになり意匠性を向上させる効果もあります。 | |
■ON・OFFスイッチについて | ■発光面について |
| ON・OFFスイッチはタッチセンサーとなっており、指のタッチで 操作します。また消灯時はスイッチの部分が青色に点灯します。 [ ! ]照明へ印加した際、ON状態となります。 | LED素子の数を多くするため、素子を交互に 配置しています。 |
その他装置別の使用例は こちら
■アクセサリー
| 商品名 | on/offスイッチ | ACアダプター |
|---|---|---|
| 写真 |
|
|
LED照明総合情報ページのご案内
> 商品ラインナップ> 使用例
> LED照明とは
> 技術情報
> 用語集
注意事項
- LED照明のデモ機サンプル貸出は、 現在サービスを終了しております。
- 調光器のみなど単品販売は実施しておりません。
- 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
- 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。
