ウレタンローラ－側面通し穴付きタイプ－
規格・仕様：
- 大口分納
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が10型番あります。

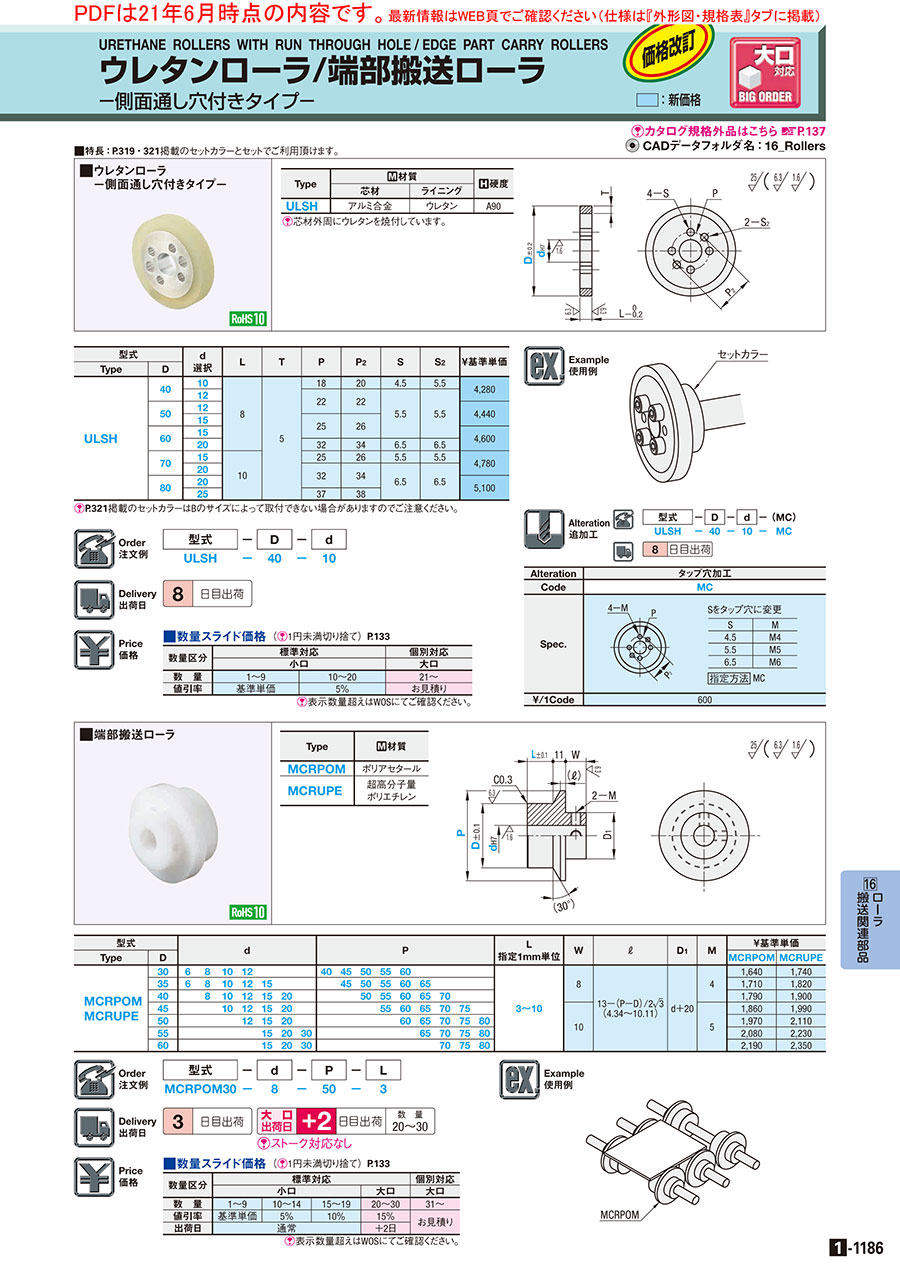

外形図・規格表
| Type | [ M ]材質 | [ H ]硬度 | |
| 芯材 | ライニング | ||
| ULSH | アルミ合金 | ウレタン | A90 |
規格表
| 型式 | − | D | − | d |
| ULSH | − | 40 | − | 10 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]こちら掲載のセットカラーはBのサイズによって取付できない場合がありますのでご注意ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | d | L | T | P | P2 | S | S2 | ￥基準単価 | |
| Type | D | 選択 | |||||||
| ULSH | 40 | 10 | 8 | 5 | 18 | 20 | 4.5 | 5.5 | 4,490 |
| 12 | 22 | 22 | 5.5 | 5.5 | |||||
| 50 | 12 | 4,660 | |||||||
| 15 | 25 | 26 | |||||||
| 60 | 15 | 4,830 | |||||||
| 20 | 32 | 34 | 6.5 | 6.5 | |||||
| 70 | 15 | 10 | 25 | 26 | 5.5 | 5.5 | 5,020 | ||
| 20 | 32 | 34 | 6.5 | 6.5 | |||||
| 80 | 20 | 5,360 | |||||||
| 25 | 37 | 38 | |||||||
追加工
| 型式 | − | D | − | d | − | (MC) |
| ULSH | − | 40 | − | 10 | − | MC |
| 8 | 日目出荷 |
| Alterations | タップ穴追加工 | |||||||||||
| Code | MC | |||||||||||
| Spec. |  | Sをタップ穴に変更
| ||||||||||
| ￥/1Code | 600 | |||||||||||
関連リンク
カタログ規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなりますため、製作が不可能な場合もございます。予めご了承ください。
・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
【Oリング詳細】
| Oリング材質 | 硬度 | 色 | 種類 |
| ウレタンゴム | 94 | 乳白 | アイアンラバーOリング Pシリーズ (NOK) |
| ニトリルゴム | 70 | 黒 | JIS B 2401 Pシリーズ (NOK) |
| ニトリルゴム | 90 | 黒 | |
| フッ素ゴム | 70 | 黒 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,490円 ( 4,939円 ) | 8日目 |
4,490円 ( 4,939円 ) | 8日目 |
4,660円 ( 5,126円 ) | 8日目 |
4,660円 ( 5,126円 ) | 8日目 |
4,830円 ( 5,313円 ) | 8日目 |
4,830円 ( 5,313円 ) | 8日目 |
5,020円 ( 5,522円 ) | 8日目 |
5,020円 ( 5,522円 ) | 8日目 |
5,360円 ( 5,896円 ) | 8日目 |
5,360円 ( 5,896円 ) | 8日目 |
詳細情報
基本情報
芯材にウレタン自然色（ショアA90）を焼付けた側面穴付きのローラーです。
A90はエーテル系ウレタンです。
セットカラーとセットで軸に取付けることにより、使用できます。
また、追加工にて通し穴からタップ穴への変更が可能です。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
概要・仕様
使用例
商品担当おすすめ
ウレタンローラ－側面通し穴付きタイプ－のレビュー
移動量を計測する測定器の部品として使用しています
5
5.02024/04/16
製品を搬送するベルトコンベアの移動量を計測する測定器の部品として使用しています。この商品をエンコーダに取り付け、コンベア...もっと読む
0人が参考にしています。
交換品として使用しています
5
5.02021/04/27
当社の設備で、この商品は、消耗品でした。以前は、交換のたびに加工業者に加工して作っていました。以前からカタログを見ていて...もっと読む
0人が参考にしています。
