スライドレール ３段引 軽荷重・コンパクト スチール/アルミ合金/ステンレスタイプ
ご注意
- 外形図はレールを伸ばした状態です。また、レールのスライド方向は片側のみ移動となります。
- 垂直での使用は荷重でレールが落ちる可能性がございますので、お控えください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が16型番あります。

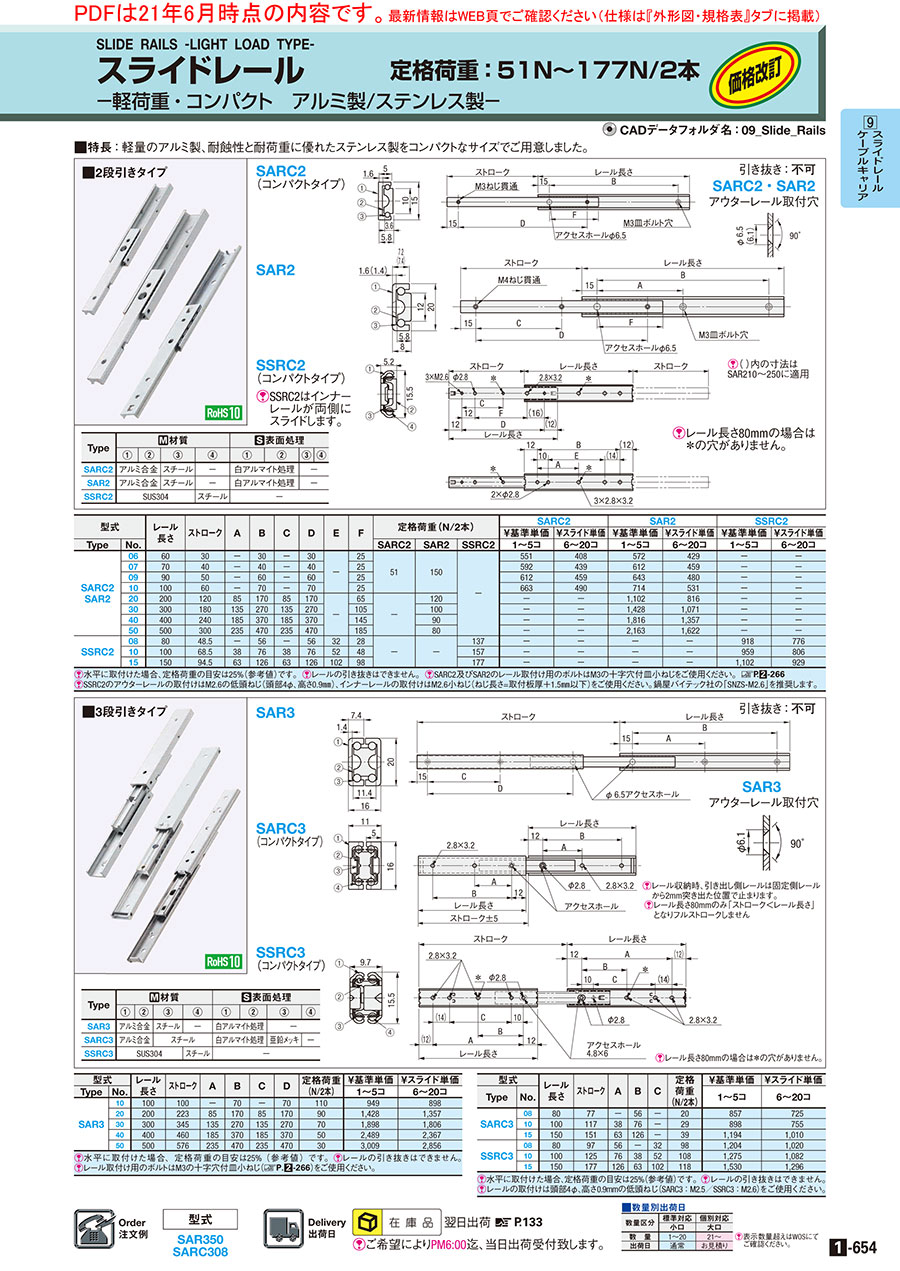

外形図・規格表
外形図
（拡大断面図）
（拡大断面図）
（拡大断面図）
（拡大断面図）
SSTER3（スチール） 引き抜き：不可 [ ! ]レール長さ100mmの場合は※の穴がありません。 | |
SAR3（アルミ） 引き抜き：不可 | アウターレール取付穴 |
| [ ! ]SAR3のレール端部は切断面となっており、面取り処理がされておりません。お取り扱いにご注意ください。 | |
SARC3（アルミコンパクトタイプ） 引き抜き：不可 | |
[ ! ] レール長さ80mmのみ「ストローク＜レール長さ」となりフルストロークしません。
| SSRC3(ステンレスコンパクトタイプ) 引き抜き：不可 |
 |
| Type | [ M ] 材質 | [ S ] 表面処理 | ||||||
| ① | ② | ③ | ④ | ① | ② | ③ | ④ | |
| SSTER3 | SPCC | SECC | SWCH | 三価クロメート | − | |||
| SAR3 | アルミ合金 | スチール | − | 白アルマイト処理 | ||||
| SARC3 | スチール | 亜鉛メッキ | − | |||||
| SSRC3 | SUS304 | スチール | − | |||||
[ ! ]スライドレールの使用温度範囲：5℃～35℃
規格表
| 型式 |
| SAR350 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | レール 長さ | ストローク | A | B | C | D | N | 定格荷重 (N/2本) | 質量 g | ￥基準単価 | ￥スライド単価 | |
| Type | No. | 1〜5コ | 6〜20コ | |||||||||
| SSTER3 （スチール） | 10 | 100 | 109 | - | - | 35 | 70 | 4 | 147 | 100 | 580 | 551 |
| 20 | 200 | 229 | - | - | 145 | 160 | 8 | 147 | 200 | 640 | 608 | |
| 30 | 300 | 329 | - | 160 | 245 | 260 | 10 | 147 | 310 | 780 | 741 | |
| 40 | 400 | 429 | - | 260 | 345 | 360 | 10 | 98 | 420 | 920 | 874 | |
| 50 | 500 | 529 | 230 | 360 | 445 | 460 | 12 | 98 | 530 | 1,070 | 1,016 | |
| SAR3 （アルミ） | 10 | 100 | 100 | − | 70 | − | 70 | − | 110 | 63 | 1,195 | 1,130 |
| 20 | 200 | 223 | 85 | 170 | 85 | 170 | − | 90 | 128 | 1,799 | 1,708 | |
| 30 | 300 | 345 | 135 | 270 | 135 | 270 | − | 70 | 194 | 2,392 | 2,275 | |
| 40 | 400 | 460 | 185 | 370 | 185 | 370 | − | 50 | 260 | 3,136 | 2,981 | |
| 50 | 500 | 576 | 235 | 470 | 235 | 470 | − | 30 | 325 | 3,791 | 3,597 | |
| [ ! ]水平取り付けの荷重は、規格表定格荷重の(N/2本)25%以下が目安になります。（定格荷重×0.25以下） [ ! ]レールの引き抜きはできません。 [ ! ]レール取付け用のボルトはSSTER3：M3トラス小ねじ（BTRSS）またはバインド小ねじ(BDJ） SAR3：M3十字穴付皿小ねじ（BFBJ）をご使用ください。 | ||||||||||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | レール 長さ | ストローク | A | B | C | 定格荷重 (N/2本) | 質量 g | ￥基準単価 | ￥スライド単価 | |
| Type | No. | 1〜5コ | 6〜20コ | |||||||
| SARC3 （アルミコンパクト タイプ） | 08 | 80 | 77 | − | 56 | − | 20 | 32 | 1,080 | 913 |
| 10 | 100 | 117 | 38 | 76 | − | 29 | 36 | 1,132 | 950 | |
| 15 | 150 | 151 | 63 | 126 | − | 39 | 54 | 1,505 | 1,272 | |
| SSRC3 （ステンレスコンパクト タイプ） | 08 | 80 | 97 | 56 | − | 32 | 98 | 36 | 1,517 | 1,284 |
| 10 | 100 | 125 | 76 | 38 | 52 | 108 | 45 | 1,607 | 1,363 | |
| 15 | 150 | 177 | 126 | 63 | 102 | 118 | 70 | 1,927 | 1,632 | |
| [ ! ]水平取り付けの荷重は、規格表定格荷重の(N/2本)25%以下が目安になります。（定格荷重×0.25以下） [ ! ]レールの引き抜きはできません。 [ ! ]レール取付け用のボルトはSARC3：M2.5精密機器用なべ小ねじ（SNZS） SSRC3：M2.6精密機器用なべ小ねじ（SNZS）をご使用ください。 | ||||||||||
技術情報
■定格荷重の定義
定格荷重は引出し側2本のレールを伸ばしきった時、 レール中央での静止荷重です。（Ｎ/2本）
■取付姿勢
■引き抜きについて
- スライドレールの取り付け姿勢は、地面に対して垂直にした状態で、左右のスライドレールを平行に取り付けてください。規格表の定格荷重は、この姿勢の荷重を示しています。
- 取り付け姿勢によって耐荷重性能は大きく減少します。水平取り付けの荷重は、規格表定格荷重(N/2本)の25%以下が目安になります。（定格荷重×0.25以下）
- 水平取り付け時に上記参考値を超える荷重をかける場合や、レール中央より離れた重心に荷重をかける場合には、
インナーレールがアウターレールから外れることがあります。事前に試験を行い、ご確認頂いたうえでご使用ください。
垂直、平行に取付いている | スライドレールが垂直に取付いていない | スライドレールが同一水平線上にない | 水平取付で離れた重心に力をかける |
- アウターレールとインナーレールを引き抜きできるタイプとできないタイプがございます。
引き抜き可と記載のある商品は、引き出しに使用した場合など引き出しを抜くことができます。
引き抜き不可は、引き出しを抜くことができません。 - 引き抜き不可の場合、レールと取り付け穴が干渉している部分の取り付けは、アクセス ホールを取り付け穴の上に移動して、ねじを取り付けてください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,195円 ( 1,315円 ) | 在庫品1日目当日出荷可能 |
1,799円 ( 1,979円 ) | 在庫品1日目当日出荷可能 |
2,392円 ( 2,631円 ) | 在庫品1日目当日出荷可能 |
3,136円 ( 3,450円 ) | 在庫品1日目当日出荷可能 |
3,791円 ( 4,170円 ) | 在庫品1日目当日出荷可能 |
1,080円 ( 1,188円 ) | 在庫品1日目当日出荷可能 |
1,132円 ( 1,245円 ) | 在庫品1日目当日出荷可能 |
1,505円 ( 1,656円 ) | 在庫品1日目当日出荷可能 |
1,517円 ( 1,669円 ) | 在庫品1日目当日出荷可能 |
1,607円 ( 1,768円 ) | 在庫品1日目当日出荷可能 |
1,928円 ( 2,121円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
920円 ( 1,012円 ) | 在庫品1日目当日出荷可能 |
1,070円 ( 1,177円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
コンパクト設計の3段引きスライドレールです。軽量なアルミ合金タイプ、耐食性に優れたステンレスタイプ、強度重視のスチールタイプから選べ、用途や設置環境に合わせて最適な材質をお選びいただけます。全開時には引き出しを奥までしっかり引き出せます。※レールの引き抜きはできません。
ご注意
- 外形図はレールを伸ばした状態です。また、レールのスライド方向は片側のみ移動となります。
- 垂直での使用は荷重でレールが落ちる可能性がございますので、お控えください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
ミスミ
スライドレール ３段引 重荷重・スチール・引き抜きタイプ
レール本体にスチール、表面処理に三価クロムを施したスライドレールです。3段引きでロック機構の有無で選択可能です。数量１の注文で１個納品されます。
スライドレール ３段引 軽荷重・コンパクト スチール/アルミ合金/ステンレスタイプのレビュー
機械のスライド機構
5
5.02021/02/03
価格も安く、作りもしっかりしている。取り付けねじがついていないため、頭部径Φ4、高さ0.9mmのねじを探すのに苦労した。...もっと読む
5人が参考にしています。
卓上丸ノコのガイドに使用
5
5.02020/07/30
サイズと最安価品で選定しましたが、一見きゃしゃな構造ではありながら十二分な強度を有するもので、雑に扱ってもびくともせず、...もっと読む
1人が参考にしています。
アルミフレームで引き出しを製作
5
5.02018/05/21
摩擦抵抗が非常に小さいのでスライドを途中で止めるにはブレーキ等の機構を考える必要があります。
製品の精度は高いです。
1人が参考にしています。
カバー
2
2.02023/07/10
スムーズにスライドしやすく、軽い為良いのですが
使っていく内にスライドの玉が取れていっていますので
改善をお願い致します...もっと読む
ミスミからのコメント
別信でお話もさせて頂きありがとうございました。 使用年数は３～5年を経過しており、かつ使用頻度高く強い力での引き出しをしてしまうと、スライドレール寿命が短くなる可能性がございます。 この度、ご迷惑をおかけし大変お詫び申し上げます。 本商品の定格荷重に関して不安がございましたら、SSRR36（ステンレス、重荷重、三段引）の検討をお願いできればと思います。
0人が参考にしています。
上下のスライド機構に実装
5
5.02023/05/27
ストロークはそれほど必要なく、レールの長さもコンパクトさを要求される箇所で使用しました。レールの長さが100ミリといった...もっと読む
0人が参考にしています。
