ローラプランジャ コンパクトタイプ
- 形状
- 横押し形
- ローラプランジャ種類
- コンパクトタイプ
- 緩み防止処理
- なし
- 本体材質
- S45C
- 本体表面処理
- 無電解ニッケルメッキ
- ピン材質
- SUS440
- ピン表面処理
- なし
- 先端熱処理
- なし
- ストローク (S) (mm)
- 3
- 初期荷重 (N)
- 0.4
- 最大荷重 (N)
- 10.2
- 材質証明書
- 対象外
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
閲覧中の商品と併せてご検討ください
－閉じる
CBPJ9の仕様・寸法情報
形状
横押し形
ローラプランジャ種類
コンパクトタイプ
緩み防止処理
なし
本体材質
[スチール] S45C
本体表面処理
無電解ニッケルメッキ
ピン材質
[ステンレス] SUS440
ピン表面処理
なし
先端熱処理
なし
ストローク (S)(mm)
3
初期荷重(N)
0.4
最大荷重(N)
10.2
材質証明書
対象外

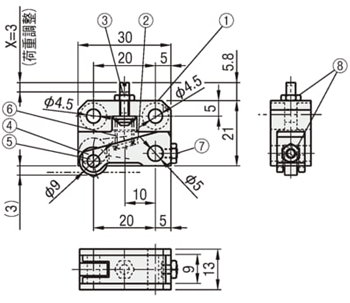

外形図・規格表
 | ■荷重 ③の調整ねじを締め込むことにより、自由に荷重を調整できます。 締め込み量 X
| |||
| [ ! ]分解し、中のスプリングを交換するのはご遠慮ください。 |
| Type | ①②③本体・アーム・調整用ねじ | ④ベアリング | ⑤ベアリング軸 | ⑥スプリング | ⑦止めねじ | ⑧ナット | |||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ H ]硬度 | [ M ]材質 | [ S ]表面処理 | ||||
| CBPJ | S45C | 無電解ニッケルメッキ | SUS440 | SUJ2 | 58HRC～ | SUS304－WPB | SCM435 | SWCH相当 | 無電解ニッケルメッキ |
規格表
| 型式 |
| CBPJ9 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 最小締め込み時(X＝3) | 最大締め込み時(X＝0) | ￥基準単価 | |||
| Type | No. | 荷重(N) | 荷重(N) | |||
| min | max | min | max | |||
| CBPJ | 9 | 0.4 | 4.2 | 6.6 | 10.2 | 3,570 |
詳細情報
基本情報
【特長】コンパクトタイプのローラプランジャです。荷重の調整が可能です。先端がローラ構造のため、スライドするプレートや回転テーブルの位置決めに適しています。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
概要・仕様
使用例
 | ■特長 コンパクトなローラプランジャです。 （ストローク方向のサイズはマウントタイプの約1/3） 先端がローラ機構の為、スライドするプレートや 回転テーブルの位置決めに適しています。 |
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
ローラプランジャ コンパクトタイプの型番CBPJ9のページです。
型番CBPJ9に関する仕様情報を記載しております。
ローラプランジャ コンパクトタイプのレビュー
スライドテーブルの固定
4
4.02021/12/16
バネがそんなに強くないので、左右２個使いしました。
ザグリが両面に有りますので、取付方向は問題ないです。
良い商品です。...もっと読む
0人が参考にしています。
パレットの押え
4
4.02021/04/21
パレットの位置決め(押え）として使いました。
便利ですのでサイズ展開が増えると嬉しいです。
0人が参考にしています。
パレットの簡易固定
2
2.02020/02/21
安価だが、固定したいパレットの重量が制限される。この3倍から5倍程度の推力を持った製品が欲しい。
ミスミからのコメント
この度はお客様のご期待に沿えず申し訳ございません。頂きましたご意見につきましては、関係部門へフィードバックし今後の改善に努めて参ります。引き継ぎ忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。
0人が参考にしています。
治具用のプランジャ
4
4.02019/12/24
商品の通り値段はそこそこしますが即納品で品質も良いので良く使用します。
0人が参考にしています。
