汎用ピン 端部形状：両端テーパ はめあい公差：g6
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

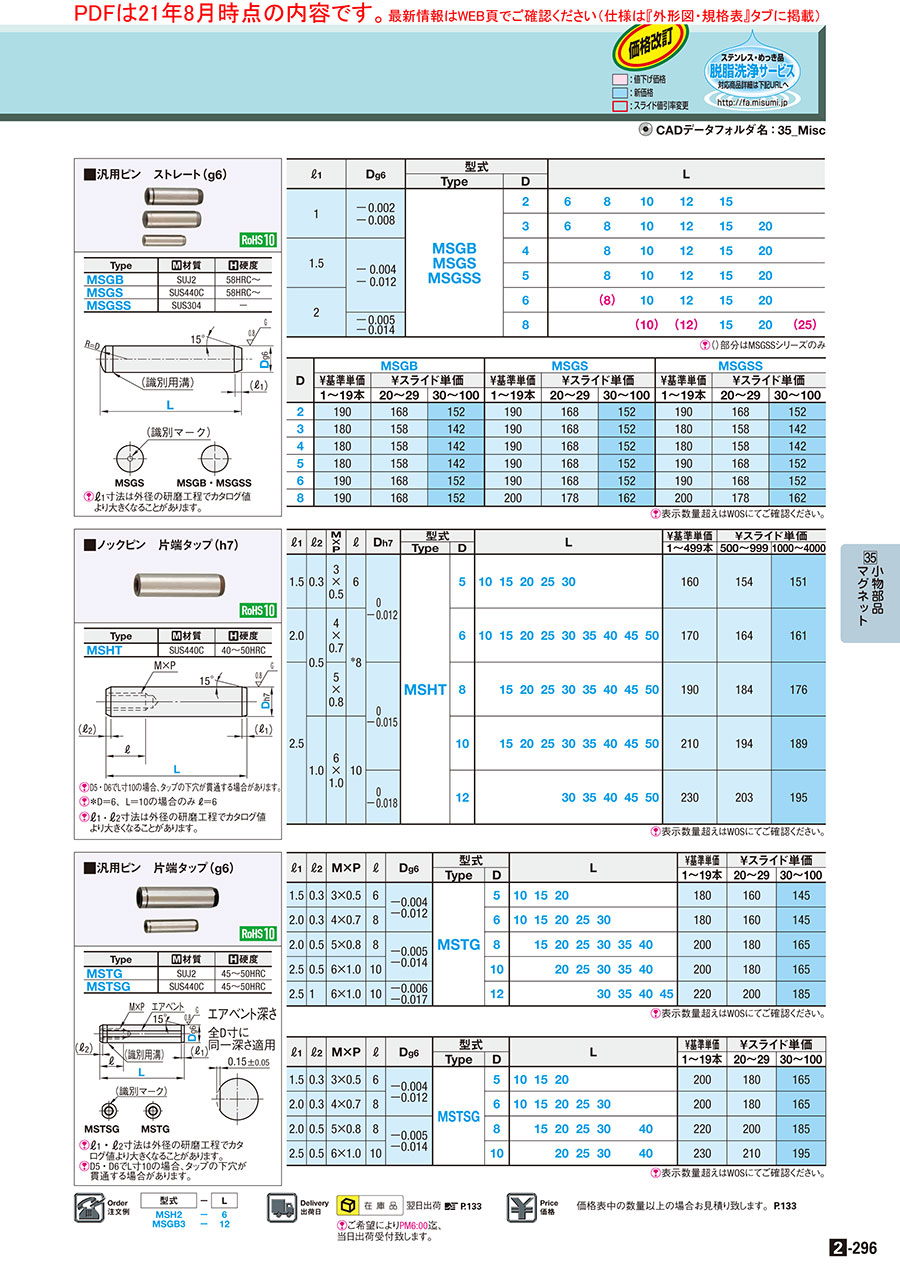

外形図・規格表
エアベント深さ
全D寸に同一深さ適用
MSTSG
MSTG
[ ! ]D5・D6でL寸10の場合、タップの下穴が貫通する場合があります。
| Type | [ M ]材質 | [ H ]硬度 |
| MSTG | SUJ2 | 45〜50HRC |
| MSTSG | SUS440C | 45〜50HRC |
規格表
| 型式 | − | L |
| MSH2 MSGB3 | − − | 6 12 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ℓ1 | ℓ2 | M×P | ℓ | Dg6 | 型式 | L | ￥基準単価 | ￥スライド単価 | |||||||||
| Type | D | 1〜19本 | 20〜29 | 30〜100 | |||||||||||||
| 1.5 | 0.3 | 3×0.5 | 6 | −0.004 −0.012 | MSTG | 5 | 10 | 15 | 20 | 190 | 170 | 150 | |||||
| 2.0 | 0.3 | 4×0.7 | 8 | 6 | 10 | 15 | 20 | 25 | 30 | 190 | 170 | 150 | |||||
| 2.0 | 0.5 | 5×0.8 | 8 | −0.005 −0.014 | 8 | 15 | 20 | 25 | 30 | 35 | 40 | 210 | 190 | 170 | |||
| 2.5 | 0.5 | 6×1.0 | 10 | 10 | 20 | 25 | 30 | 35 | 40 | 210 | 190 | 170 | |||||
| 2.5 | 1 | 6×1.0 | 10 | −0.006 −0.017 | 12 | 30 | 35 | 40 | 45 | 230 | 210 | 190 | |||||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ℓ1 | ℓ2 | M×P | ℓ | Dg6 | 型式 | L | ￥基準単価 | ￥スライド単価 | |||||||||
| Type | D | 1〜19本 | 20〜29 | 30〜100 | |||||||||||||
| 1.5 | 0.3 | 3×0.5 | 6 | −0.004 −0.012 | MSTSG | 5 | 10 | 15 | 20 | 210 | 190 | 170 | |||||
| 2.0 | 0.3 | 4×0.7 | 8 | 6 | 10 | 15 | 20 | 25 | 30 | 210 | 190 | 170 | |||||
| 2.0 | 0.5 | 5×0.8 | 8 | −0.005 −0.014 | 8 | 15 | 20 | 25 | 30 | 40 | 230 | 210 | 190 | ||||
| 2.5 | 0.5 | 6×1.0 | 10 | 10 | 20 | 25 | 30 | 40 | 240 | 220 | 200 | ||||||
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
- |
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
- |
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
- |
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
- |
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
- |
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
- |
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
- |
201円 ( 221円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
- |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
- |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
- |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
- |
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
- |
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
|
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
|
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
|
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
|
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
|
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
|
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
|
223円 ( 245円 ) | 在庫品1日目当日出荷可能 |
|
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
|
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
|
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
|
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
|
244円 ( 268円 ) | 在庫品1日目当日出荷可能 |
|
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
|
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
|
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
|
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】外径公差g6の汎用ピンです。【形状】ストレート/段付平行【材質】SUJ2とSUS440Cからお選びいただけます。
