ノックピン（MSTMS）－プラス公差－

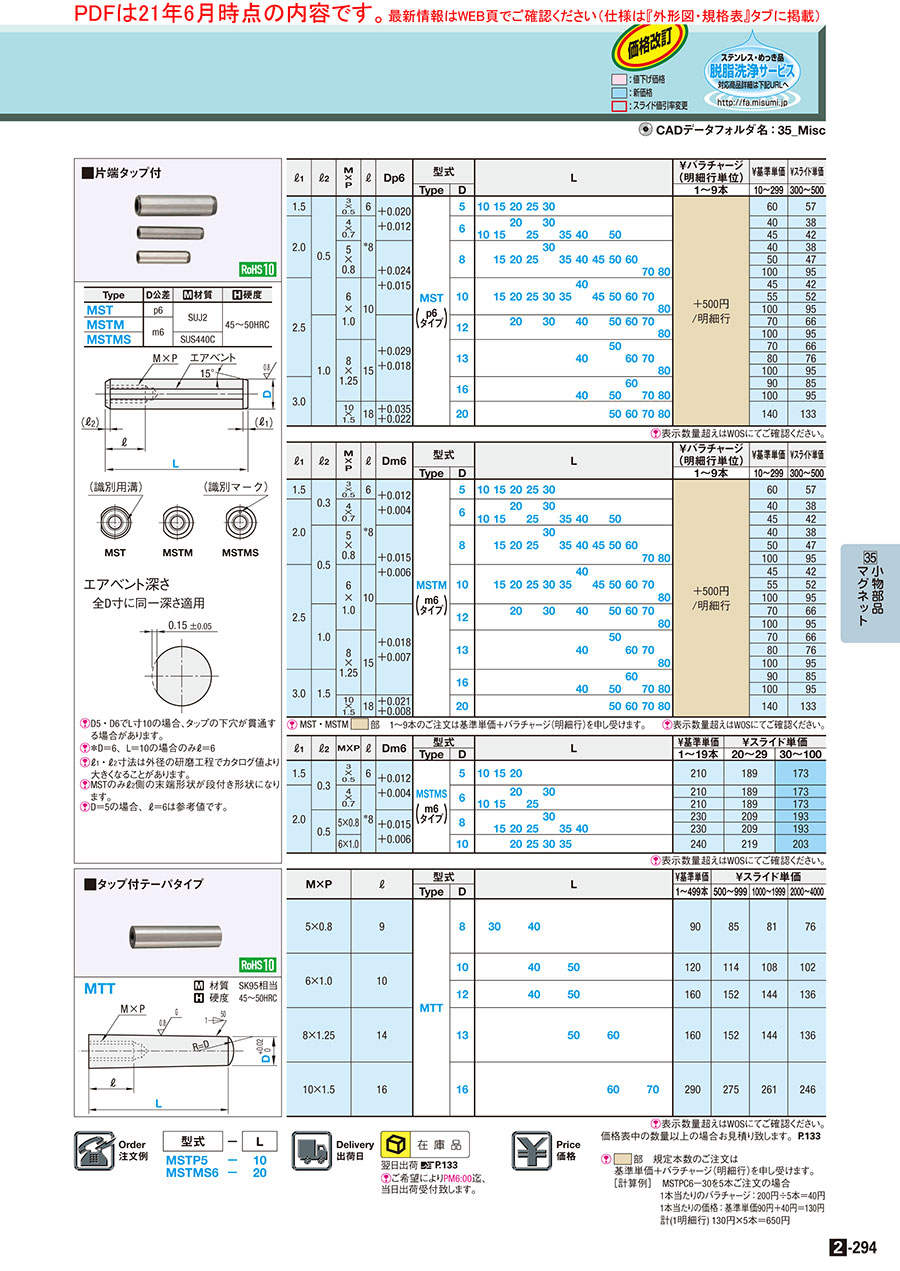

カタログ |P.2-294

数量スライド割引
当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（16件）

通常単価(税別): 233円～265円

税込単価: 256円～292円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ノックピン（MSTPC/MSTPCS）－プラス公差－

4.7

通常価格(税別)： 201円 (税込価格：221円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ノックピン　ストレート　【金型用標準部品】

4.6

通常価格(税別)： 375円 (税込価格：413円)

通常出荷日：在庫品1日目

プラス公差のノックピン、ステンレス製（SUS440C）です。MST、MSTHは...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
種類
平行ピン
ねじ/ねじ穴有無
内ねじ
末端形状
両端テーパ/面取
材質
SUS440C
詳細材質
SUS440C
軸径公差
プラス公差
エアベント有無
あり
端部形状詳細
両端テーパ
はめあい公差
m6
タップ穴
片側タップ
販売単位
バラ(1個から購入可能)
材質証明書
対象
材質証明書：材質
SUS440C

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が18型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

MSTMS

エアベント深さ
全D寸に同一深さ適用

[ ! ]D5・D6でL寸10の場合、タップの下穴が貫通する場合があります。
[ ! ]＊D＝6、L＝10の場合のみℓ＝6
[ ! ]ℓ1・ℓ2寸法は外径の研磨工程でカタログ値より大きくなることがあります。
[ ! ]D＝5の場合、ℓ＝6は参考値です。

Type	D公差	[ M ]材質	[ H ]硬度
MSTMS	m6	SUS440C	45〜50HRC

規格表

型式	−	L
MSTMS6	−	20

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ℓ₁	ℓ₂	M×P	ℓ	Dm6	型式		L							￥基準単価	￥スライド単価
ℓ₁	ℓ₂	M×P	ℓ	Dm6	Type	D	L							1〜19本	20〜29	30〜100
1.5	0.3	3 × 0.5	6	＋0.012 ＋0.004	MSTMS m6 (タイプ)	5	10	15	20					220	200	180
2.0		4 × 0.7	^＊8			6			20		30			220	200	180
		4 × 0.7				6	10	15		25				220	200	180
	0.5	5×0.8		＋0.015 ＋0.006		8					30			240	220	200
		5×0.8				8		15	20	25		35	40	240	220	200
		6×1.0				10			20	25	30	35		250	230	210

[ ! ]表示数量超えはWOSにてご確認ください。

型番リスト

表示件数

型番

呼び径	長さ	RoHS?	最小発注数量

5	10	10	1個
5	15	10	1個
5	20	10	1個
6	10	10	1個
6	15	10	1個
6	20	10	1個
6	25	10	1個
6	30	10	1個
8	15	10	1個
8	20	10	1個
8	25	10	1個
8	30	10	1個
8	35	10	1個
8	40	10	1個
10	20	10	1個
10	25	10	1個
10	30	10	1個
10	35	10	1個

通常単価(税別) (税込単価)	通常出荷日

233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
233円 ( 256円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
254円 ( 279円 )	在庫品1日目当日出荷可能
265円 ( 292円 )	在庫品1日目当日出荷可能
265円 ( 292円 )	在庫品1日目当日出荷可能
265円 ( 292円 )	在庫品1日目当日出荷可能
265円 ( 292円 )	在庫品1日目当日出荷可能

基本情報

プラス公差のノックピン、ステンレス製（SUS440C）です。

MST、MSTHはメカニカル部品とプレス金型用部品でお取り扱いしておりましたが、
プレス金型用部品のページのみでの販売になりました。型式に対するスペック等の変更はございません。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

価格表中の数量以上の場合お見積り致します。こちら

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
低頭ショルダーボルト高強度ステンレスタイプ　-軸公差ｇ6-
ステンレス材でありながら強度区分A2-90、SCM435と同等の強度があります。
ミスミ
スプレーノズル　扇状型　NZRVFU□
扇状にスプレー可能なスプレーノズルです。広角・狭角タイプの二種類がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
