未確定：候補が42型番あります。
呼び径
~mm- 1
- 1.5
- 2
- 3
- 4
- 5
- 6
- 8
- 10
長さ
~mm- 5
- 6
- 8
- 10
- 15
- 20
- 25
- 30
- 40
- 50
- 60
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
ノックピン プラス公差 端部形状：両端テーパ はめあい公差：+0.002/0
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が42型番あります。

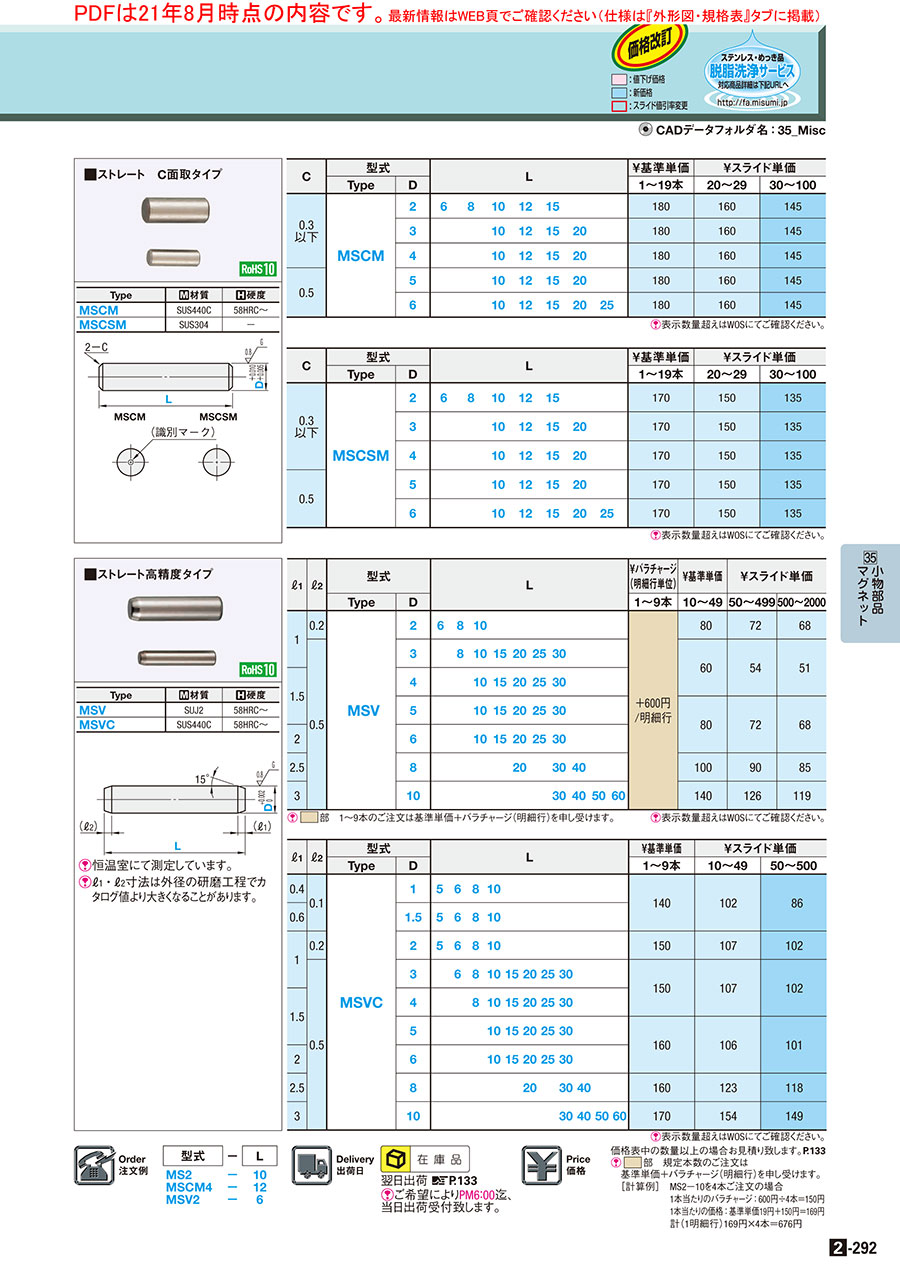

外形図・規格表
[ ! ]恒温室にて測定しています。
[ ! ]ℓ1・ℓ2寸法は外径の研磨工程でカタログ値より大きくなることがあります。
外形図
[ ! ]恒温室にて測定しています。
[ ! ]ℓ1・ℓ2寸法は外径の研磨工程でカタログ値より大きくなることがあります。
| Type | [ M ]材質 | [ H ]硬度 |
| MSVC | SUS440C | 58HRC〜 |
規格表
| 型式 | − | L |
| MSVC3 | − | 6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]表示数量超えはWOSにてご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ℓ1 | ℓ2 | 型式 | L | ￥基準単価 | ￥スライド単価 | ||||||||||||
| Type | D | 1～9本 | 10～49 | 50～500 | |||||||||||||
| 0.4 | 0.1 | MSVC | 1 | 5 | 6 | 8 | 10 | 150 | 108 | 91 | |||||||
| 0.6 | 1.5 | 5 | 6 | 8 | 10 | ||||||||||||
| 1 | 0.2 | 2 | 5 | 6 | 8 | 10 | 160 | 113 | 108 | ||||||||
| 0.5 | 3 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 160 | 113 | 108 | ||||||
| 1.5 | 4 | 8 | 10 | 15 | 20 | 25 | 30 | ||||||||||
| 5 | 10 | 15 | 20 | 25 | 30 | 170 | 112 | 107 | |||||||||
| 2 | 6 | 10 | 15 | 20 | 25 | 30 | |||||||||||
| 2.5 | 8 | 20 | 30 | 40 | 170 | 130 | 124 | ||||||||||
| 3 | 10 | 30 | 40 | 50 | 60 | 180 | 162 | 157 | |||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
|
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
|
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
|
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
|
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
|
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
|
164円 ( 180円 ) | 在庫品1日目当日出荷可能 |
|
159円 ( 175円 ) | 在庫品1日目当日出荷可能 |
|
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
|
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
|
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
170円 ( 187円 ) | 在庫品1日目当日出荷可能 |
|
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
|
175円 ( 193円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
|
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
|
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
|
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
|
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
|
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
|
186円 ( 205円 ) | 在庫品1日目当日出荷可能 |
|
197円 ( 217円 ) | 在庫品1日目当日出荷可能 |
|
197円 ( 217円 ) | 在庫品1日目当日出荷可能 |
|
197円 ( 217円 ) | 在庫品1日目当日出荷可能 |
|
197円 ( 217円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
プラス公差のノックピン（SUS440C製）です。
MSVはメカニカル部品とプレス金型用部品でお取り扱いしておりましたが、
プレス金型用部品のページのみでの販売になりました。型式に対するスペック等の変更はございません。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
商品担当おすすめ
ノックピン プラス公差 端部形状：両端テーパ はめあい公差：+0.002/0のレビュー
部品に使用しています
5
5.02022/02/09
顧客より製作を依頼された部品に使用しています。構造としてピンに穴を空け、この商品を打ち込んでツバとしました。今回も客先か...もっと読む
0人が参考にしています。
段付きピンの加工の材料に使用
4
4.02021/09/29
段付きピンの加工の材料に、このノックピン－プラス公差－(MSVC3)を使用しました。標準品がなかったので、当社で加工して...もっと読む
0人が参考にしています。
組み立て時部品の位置決め
5
5.02021/06/21
部品の組み立て時取付穴がバカ穴であるため合わせが不確定になるので
その案内に使用をよくします。
他部品の接合強度の補助の...もっと読む
0人が参考にしています。
治具
4
4.02021/02/27
短納期だし、少量でも注文できるので便利でよく購入しています。また購入したいと思います。
0人が参考にしています。
樹脂部品に圧入
4
4.02020/08/01
価格が安い。また、少数で注文できるところが良い。また、リピートしたいと思います。
0人が参考にしています。
