ＬＥＤスポット照明 コンパクト
- 通常単価(税別)
- 2,839円
- 税込単価
- 3,123円
◆特長超小型タイプのLEDスポット照明です。商品の内部全体を樹脂で充填した構造...
詳細情報を確認する- 形状
- スポットタイプ
- 取付ピッチ P (mm)
- 30
- 発光色
- 白色
- 形状
- 小型筒状
- 取付方法
- ネジ止
- 入力電圧 (V)
- DC24
- 筐体色
- 黒色
- ケーブル/リード線径
- AWG24
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が2型番あります。

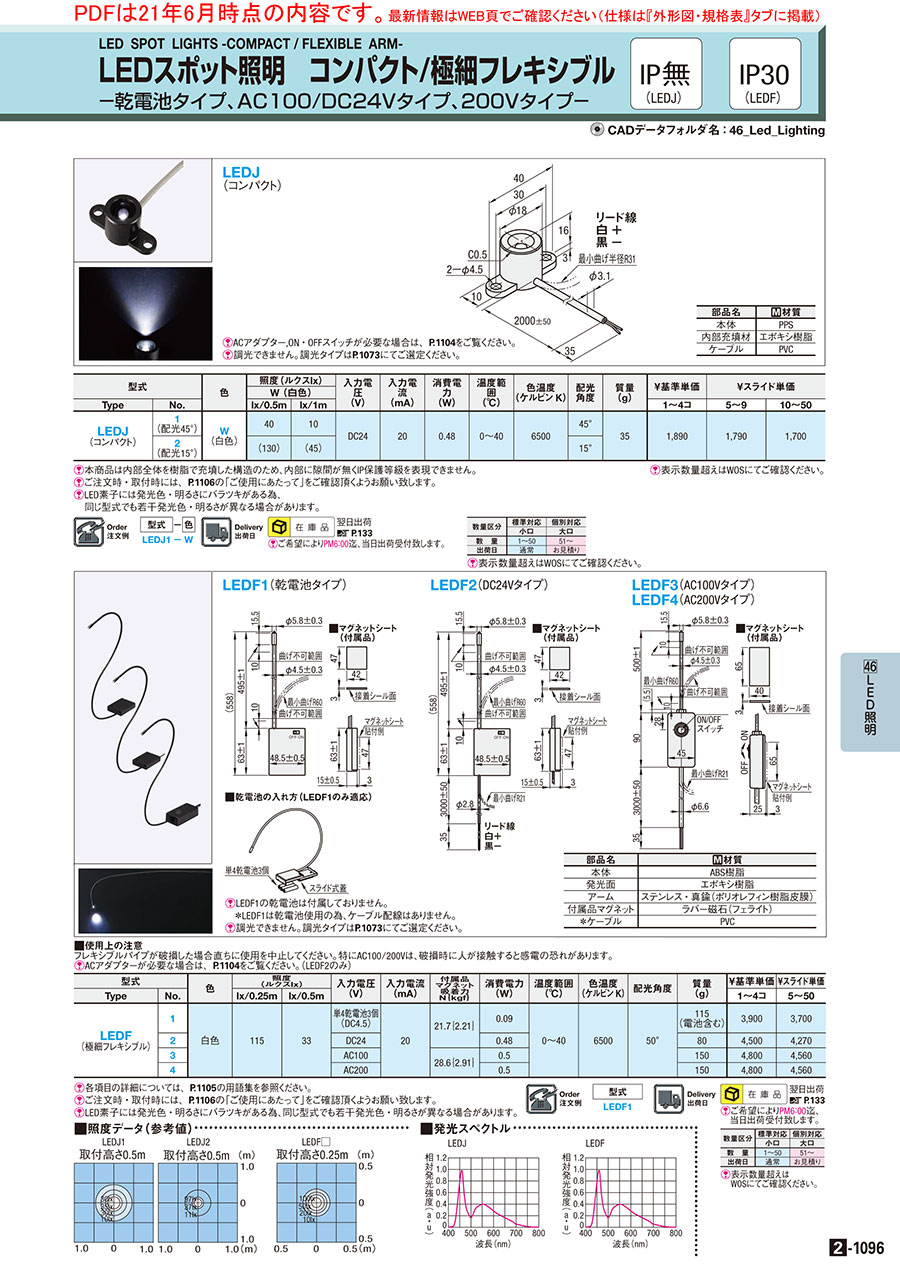

外形図・規格表
規格表
| 型式 | − | 色 |
| LEDJ1 | − | W |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本商品は内部全体を樹脂で充填した構造のため、内部に隙間が無くIP保護等級を表現できません。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 色 | 照度(ルクスlx) | 入力電圧 (V) | 入力電流 (mA) | 消費電力 (W) | 温度範囲 (℃) | 色温度 (ケルビン K) | 配光角度 | 質量 (g) | ￥基準単価 | ￥スライド単価 | |||
| W (白色) | ||||||||||||||
| Type | No. | lx/0.5m | lx/1m | 1〜4コ | 5〜9 | 10〜50 | ||||||||
| LEDJ (コンパクト) | 1 (配光45°) | W (白色) | 40 | 10 | DC24 | 20 | 0.48 | 0～40 | 6500 | 45° | 35 | 1,985 | 1,880 | 1,785 |
| 2 (配光15°) | (130) | (45) | 15° | |||||||||||
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
> 使用例
> LED照明とは
> 技術情報
> 用語集
製品仕様
■照度データ (参考値) | ■発光スペクトル |
 |  |
■アクセサリー
| 商品名 | on/offスイッチ | 角度調整ブラケット | ACアダプター |
|---|---|---|---|
| 写真 |
|
|
|
LED照明総合情報ページのご案内
> 商品ラインナップ> 使用例
> LED照明とは
> 技術情報
> 用語集
注意事項
- LED照明のデモ機サンプル貸出は、 現在サービスを終了しております。
- 調光器のみなど単品販売は実施しておりません。
- 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
- 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。
