ＬＥＤバー照明　耐油

ＬＥＤバー照明　耐油 LEDK320-W
  • 形状
    バータイプ
  • IP（防塵防水）
    IP67
  • 取付ピッチ P (mm)
    320
  • 発光色
    白色
  • 形状
    バータイプ
  • 取付方法
    ネジ止
  • 入力電圧 (V)
    DC24
  • 配光角 (°)
    60
  • 筐体色
    黒色
  • カバー色
    クリア

ご注意

  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

自動LED照明付き遮光保管箱

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

LED総合情報ページ
選定に必要な情報や
FAQはこちら

型番:

LEDK320-W
解除
数量：
－閉じる

LEDK320-Wの仕様・寸法情報

形状
バータイプ
IP（防塵防水）
IP67
取付ピッチ P(mm)
320
発光色
白色
形状
バータイプ
取付方法
ネジ止
入力電圧(V)
DC24
配光角(°)
60
筐体色
黒色
カバー色
クリア
chemSHERPA
調査中

外形図・規格表


LEDK
   リード線
白　+
黒　ー









■ケーブル部詳細■取付部側面図
部品名[ M ]材質[ S ]表面処理
本体アルミ黒アルマイト処理
表面カバー強化ガラス−
両端ブラケットガラス繊維強化ナイロン66−
ケーブルPVC−
[ ! ] 以下のものが必要な場合はそれぞれのページをご覧ください。
      ACアダプターはこちら、ON・OFFスイッチはこちら。
[ ! ] 調光できません。調光タイプはこちらにてご選定ください。


規格表

型式−色
LEDK320−W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式色L照度(ルクスlx)蛍光灯
照度比較
(参考)		入力
電圧
(V)		入力
電流
(mA)		消費
電力
(W)		温度
範囲
(℃)		色温度
(ケルビンK)		配光
角度		質量
(g)		￥基準単価￥スライド単価
TypePlx/0.5mlx/1m1～9コ10～50
LEDK
(耐油)		320W
(白色)		3305500170040W～DC24
±10％		420100～40570060°80013,78713,094
[ ! ]各項目の詳細については、こちらの用語集を参照ください。　[ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。


製品仕様

■照度データ (参考値)

■発光スペクトル

■アクセサリー

商品名on/offスイッチ角度調整ブラケットACアダプター
写真

LEDバー照明 耐油 関連画像1_アクセサリー

LEDバー照明 耐油 関連画像2_アクセサリー

LEDバー照明 耐油 関連画像3_アクセサリー

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

  • LED照明のデモ機サンプル貸出は、 現在サービスを終了しております。
  • 調光器のみなど単品販売は実施しておりません。
  • 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
  • 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。

型番リスト

表示件数
  • 1
    • 型番
    LEDK320-W
    最小発注数量
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,716円
    ( 21,688円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    ◆特長
    IP67で水・油の飛散するハードな環境にも対応するLEDバー照明です。切削粉等への衝撃にも強いタイプです。
    ※ACアダプターが必要な場合はこちらから
    LED照明の照度データや使用例などが掲載した総合情報サイトがリニューアル！

    ご注意

    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～5051～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

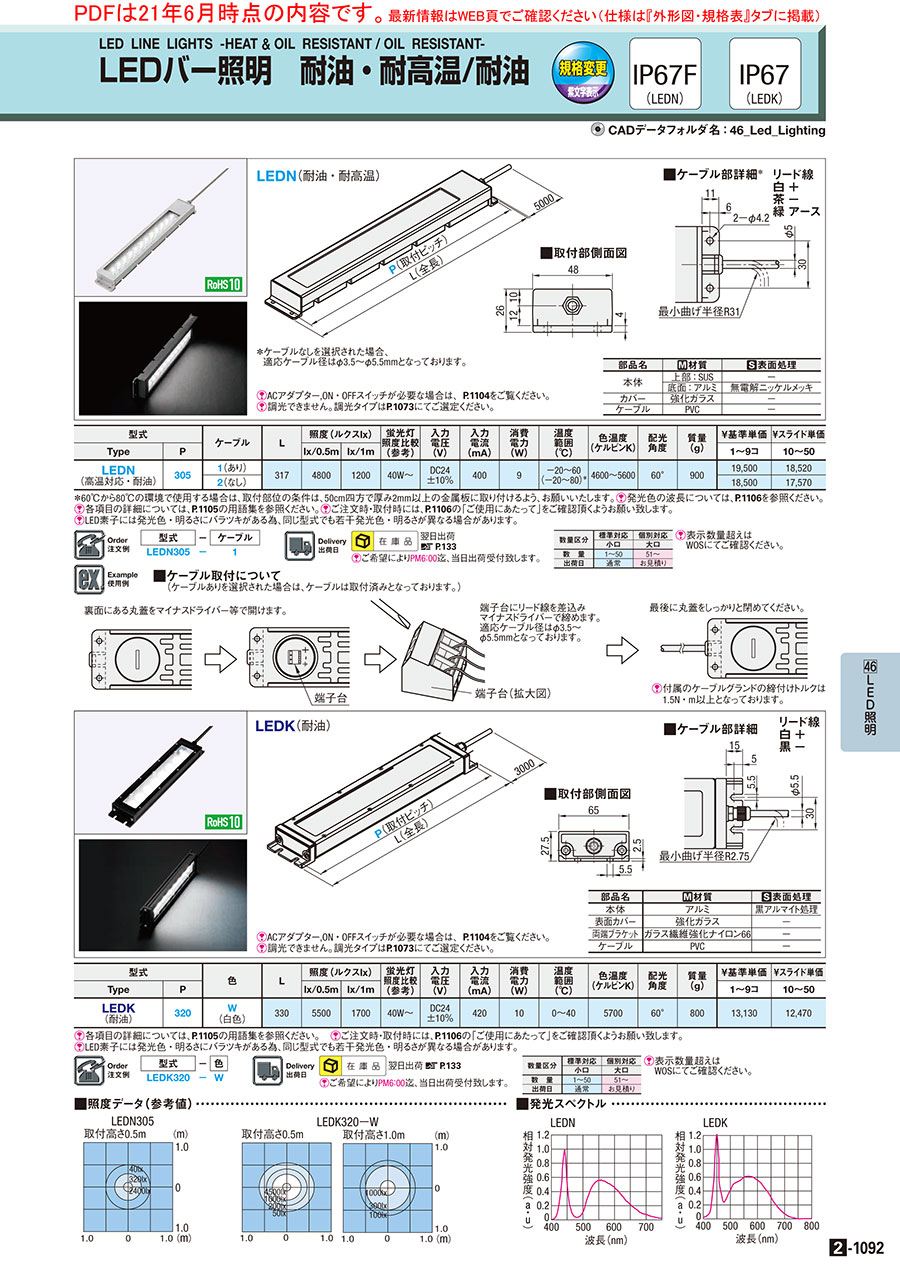

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    2-1092

    商品担当おすすめ

    • ＬＥＤバー照明　防塵・防水 画像

      ミスミ

      ＬＥＤバー照明　防塵・防水

      本体IP67で防塵・防水タイプのLEDバー照明です。粉塵や水が舞う研削加工や工作機械にご使用可能です。乳白色カバー・クリアカバーの2タイプのご用意です

    • ＬＥＤバー照明　耐油・耐高温 画像

      ミスミ

      ＬＥＤバー照明　耐油・耐高温

      高温対応かつ水、油に強くハードな環境に対応するLEDバー照明です。50cm四方で厚み2mm以上の金属板に取り付ける条件下では、使用温度80度まで可能です

    • ＬＥＤバー照明　高照度タイプ 画像

      ミスミ

      ＬＥＤバー照明　高照度タイプ

      LEDNの高照度・耐油を備えたタイプでミスミ商品ラインナップの中で一番の照度を誇るLEDバー照明です。切削油やクーラント剤が噴射される、マシニングセンター内の照明や、高温環境にさらされる機械内の照明に最適です。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＬＥＤバー照明　耐油の型番LEDK320-Wのページです。 型番LEDK320-Wに関する仕様情報を記載しております。
