ミスミ

ＬＥＤバー照明　広角照射

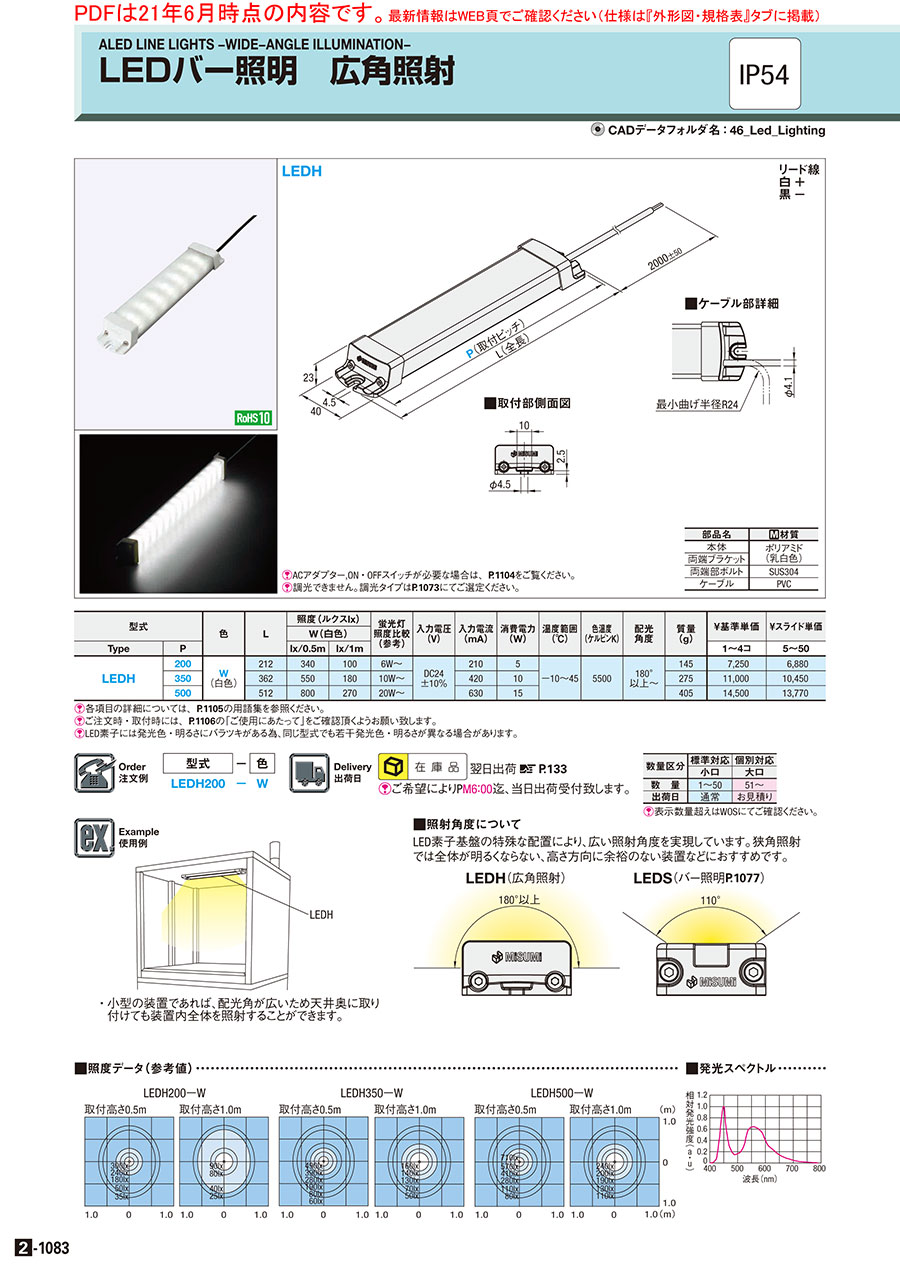

カタログ |P.2-1083

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 10,886円～21,772円

税込単価: 11,975円～23,949円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角度調整ブラケット

3.3

通常価格(税別)： 2,704円 (税込価格：2,974円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ＯＮ・ＯＦＦスイッチ単体

3.8

通常価格(税別)： 3,326円 (税込価格：3,659円)

通常出荷日：在庫品1日目

◆特長180度以上の広角照射で、角度調整不要なLEDバー照明です。小型装置であ...

詳細情報を確認する

形状
バータイプ
IP（防塵防水）
IP54
発光色
白色
形状
バータイプ
取付方法
ネジ止
入力電圧 (V)
DC24
配光角 (°)
180°以上
ケーブル/リード線径
AWG22

ご注意

本商品の取扱説明書はこちらになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が3型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

LEDH	リード線白　+ 黒　ー

■取付部側面図

■ケーブル部詳細

部品名	[ M ]材質
本体	ポリアミド (乳白色)
両端ブラケット	ポリアミド (乳白色)
両端部ボルト	SUS304
ケーブル	PVC

[ ! ]以下のものが必要な場合はそれぞれのページをご覧ください。
　　ACアダプターはこちら、ON・OFFスイッチはこちら、角度調整ブラケットはこちら。
[ ! ]調光できません。調光タイプはこちらにてご選定ください。

規格表

型式	−	色
LEDH200	−	W

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		色	L	照度(ルクスlx)		蛍光灯照度比較 (参考)	入力電圧 (V)	入力電流 (mA)	消費電力 (W)	温度範囲 (℃)	色温度 (ケルビンK)	配光角度	質量 (g)	￥基準単価	￥スライド単価
				W(白色)
Type	P			lx/0.5m	lx/1m									1～4コ	5～50
LEDH	200	W (白色)	212	340	100	6W～	DC24 ±10％	210	5	－10～45	5500	180° 以上～	145	7,613	7,224
	350		362	550	180	10W～		420	10				275	11,550	10,973
	500		512	800	270	20W～		630	15				405	15,225	14,459

[ ! ]各項目の詳細については、こちらの用語集を参照ください。　[ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。　
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。

製品仕様

■照度データ（参考値）

■発光スペクトル

使用例

・小型の装置であれば、配光角が広いため天井奥に取付けても
　装置内全体を照射することができます。

■照射角度について

　LED素子基板の特殊な配置により、広い照射角度を実現しています。狭角照射では全体が明るくならない、
　高さ方向に余裕のない装置などにおすすめです。

LEDH（広角照射）　　　　　　　　　　LEDS（バー照明、こちら）

その他装置別の使用例はこちら

■アクセサリー

商品名	on/offスイッチ	角度調整ブラケット	ACアダプター
写真

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

LED照明のデモ機サンプル貸出は、現在サービスを終了しております。
調光器のみなど単品販売は実施しておりません。
寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。

型番リスト

表示件数

型番

LEDH200-W

LEDH350-W

LEDH500-W

取付ピッチ P

(mm)

RoHS?

最小発注数量

200	10	1個
350	10	1個
500	10	1個

通常単価(税別) (税込単価)	通常出荷日

10,886円 ( 11,975円 )	在庫品1日目当日出荷可能
16,517円 ( 18,169円 )	在庫品1日目当日出荷可能
21,772円 ( 23,949円 )	在庫品1日目当日出荷可能

基本情報

◆特長
180度以上の広角照射で、角度調整不要なLEDバー照明です。小型装置であれば、配光角が広いため天井奥に取り付けても装置内全体を照射可能です。
※ACアダプターが必要な場合はこちらから
LED照明の照度データや使用例などが掲載した総合情報サイトがリニューアル！

ご注意

本商品の取扱説明書はこちらになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
ＬＥＤバー照明　調光機能付き
調光コントローラ付きのLED照明です。本体IP65対応、付属のコントローラのツマミで無段階で調光可能です。ワークや作業者によって光の強さを調節する作業スペースに最適です。
ミスミ
ＬＥＤバー照明　ワイド
配光角度130°と広い範囲を照射し、高い照度を持つLEDバー照明です。ワークと照明の間に距離がある装置や大型ラインの照明などに最適です。調光機能付タイプもございます。
ミスミ
リニアレール　スチール製・ボールローラタイプ
材質に炭素鋼を利用したリニアレールです。スライダーは標準サイズ・ワイドサイズから選択可能で、追加工でスライダーの数を追加できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
