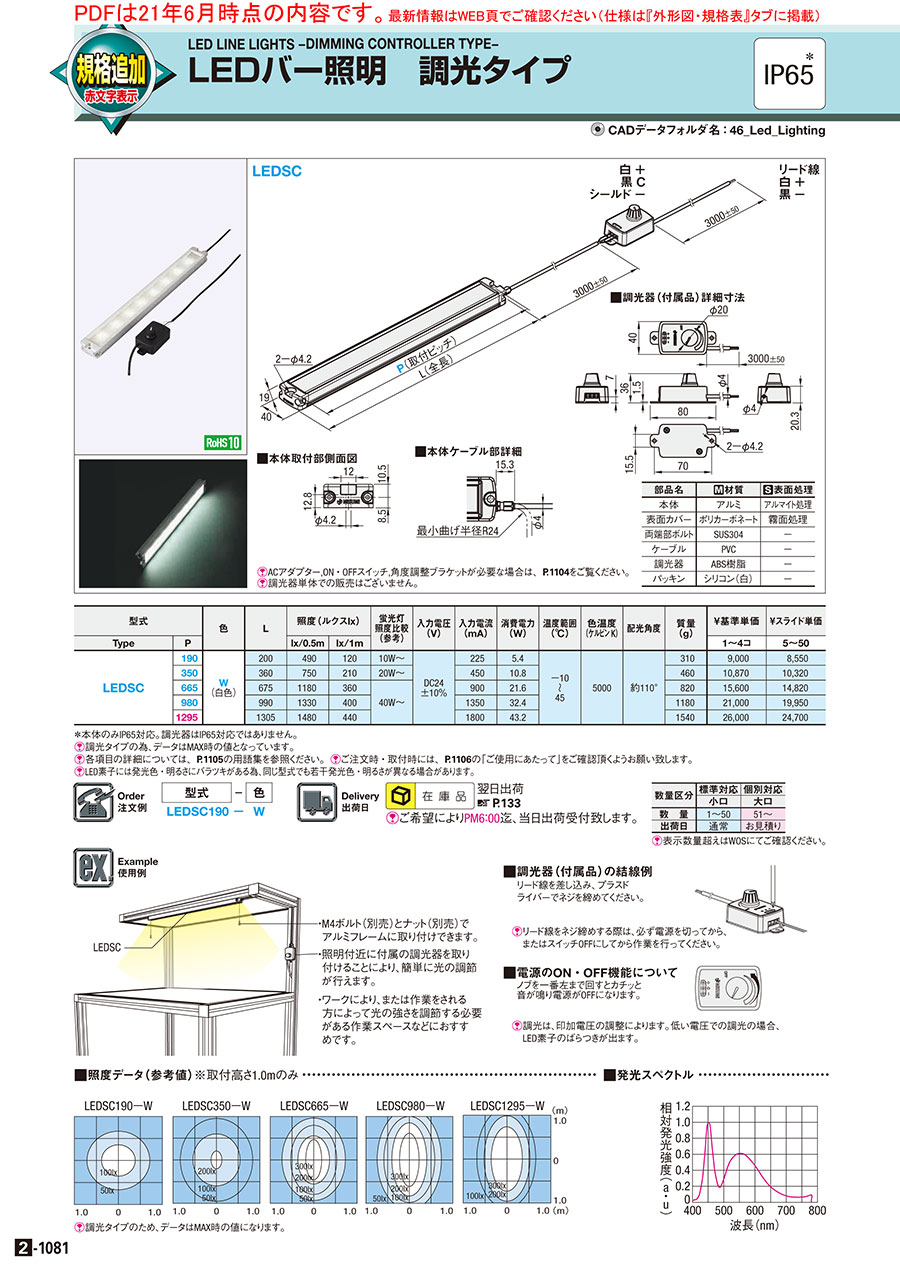

ＬＥＤバー照明 調光機能付き
- 通常単価(税別)
- 13,514円～39,039円
- 税込単価
- 14,865円～42,943円
◆特長調光コントローラ付きのLED照明です。本体IP65対応、付属のコントロー...
詳細情報を確認する
未確定：候補が5型番あります。
外形図・規格表
規格表
| 型式 | − | 色 |
| LEDSC190 | − | W |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]本体のみIP65対応。調光器はIP65対応ではありません。
[ ! ]調光タイプの為、データはMAX時の値となっています。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 色 | L | 照度(ルクスlx) | 蛍光灯 照度比較 (参考) | 入力電圧 (V) | 入力電流 (mA) | 消費電力 (W) | 温度範囲 (℃) | 色温度 (ケルビン K) | 配光角度 | 質量 (g) | ￥基準単価 | ￥スライド単価 | ||
| Type | P | lx/0.5m | lx/1m | 1～4コ | 5～50 | ||||||||||
| LEDSC | 190 | W (白色) | 200 | 490 | 120 | 10W～ | DC24 ±10％ | 225 | 5.4 | －10 ～ 45 | 5000 | 約110° | 310 | 9,450 | 8,978 |
| 350 | 360 | 750 | 210 | 20W～ | 450 | 10.8 | 460 | 11,414 | 10,836 | ||||||
| 665 | 675 | 1180 | 360 | 40W～ | 900 | 21.6 | 820 | 16,380 | 15,561 | ||||||
| 980 | 990 | 1330 | 400 | 1350 | 32.4 | 1180 | 22,050 | 20,948 | |||||||
| 1295 | 1305 | 1480 | 440 | 1800 | 43.2 | 1540 | 27,300 | 25,935 | |||||||
[ ! ]調光タイプの為、データはMAX時の値となっています。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
[ ! ]調光タイプのため、データはMAX時の値になります。
> 使用例
> LED照明とは
> 技術情報
> 用語集
製品仕様
■照度データ（参考値）※取付高さ1.0mのみ | ■発光スペクトル |
 |  |
使用例
 | ・M4ボルト（別売）とナット（別売）でアルミフレームに取り付けできます。 ・照明付近に付属の調光器を取り付けることにより、簡単に光の調節が行えます。 ・ワークにより、または作業をされる方によって光の強さを調節する必要がある 作業スペースなどにおすすめです。 |
■調光器（付属品）の結線例リード線を差し込み、プラスドライバーでねじを締めてください。 | ■電源のON・OFF機能についてノブを一番左まで回すとカチッと音が鳴り電源がOFFになります。 |
 |  |
| [ ! ]リード線をねじ締めする際は、必ず電源を切ってから、 またはスイッチOFFにしてから作業を行ってください。 | [ ! ]調光は、印加電圧の調整によります。低い電圧での調光の場合、 LED素子のばらつきが出ます。 |
その他装置別の使用例は こちら
■アクセサリー
| 商品名 | on/offスイッチ | 角度調整ブラケット | ACアダプター |
|---|---|---|---|
| 写真 |
|
|
|
LED照明総合情報ページのご案内
> 商品ラインナップ> 使用例
> LED照明とは
> 技術情報
> 用語集
注意事項
- LED照明のデモ機サンプル貸出は、現在サービスを終了しております。
- 調光器のみなど単品販売は実施しておりません。
- 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
- 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
39,039円 ( 42,943円 ) | 在庫品1日目当日出荷可能 |
13,514円 ( 14,865円 ) | 在庫品1日目当日出荷可能 |
16,322円 ( 17,954円 ) | 在庫品1日目当日出荷可能 |
23,423円 ( 25,765円 ) | 在庫品1日目当日出荷可能 |
31,532円 ( 34,685円 ) | 在庫品1日目当日出荷可能 |
商品担当おすすめ
ミスミ
ＬＥＤバー照明 ＯＮ・ＯＦＦタイプ
ON・OFFスイッチ一体型のため、別途スイッチを取付る手間が不要のLEDバー照明です。タッチセンサーでON・OFF切り替え可能となっており、簡単に操作できます。
ＬＥＤバー照明 調光機能付きのレビュー
検査台
4
4.02017/01/07
サンプルを貸していただきＯＫの為購入
調光により、微妙なコントロールがきくので良い
操作ＶＲが埋め込み取付出来ればなお良...もっと読む
3人が参考にしています。
ワークの照明に使用しています
4
4.02023/12/06
コンベア上のワークを撮影するカメラの照明として使用しています。以前、他社製の調光器がないタイプの商品を購入したことがあり...もっと読む
0人が参考にしています。
盤内照明として使用しています
5
5.02022/05/11
当社で設計、製作している制御盤の盤内照明として使用しています。今までは調光が必要な時は別に調光用の部品を手配していました...もっと読む
0人が参考にしています。
調光照明
3
3.02021/02/01
アルミレール装着の設計にしてあると良かったです。穴加工し取り付ける対応をしました。
0人が参考にしています。
カバー内ワークの確認用
4
4.02019/04/04
ワークの流動状態を目視確認する際の照明として使用しています。
明るすぎると近くにあるセンサが誤動作を起こすため、調光式を...もっと読む
0人が参考にしています。
