アルミ蝶番 長穴タイプ
- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 非磁性
- 詳細材質
- A6063
- 種類
- 平蝶番
- 洗浄方法
- 洗浄無し
- 特性
- アルミ長穴蝶番
- 許容荷重(N)
- 98
- 材質証明書
- 非対象
ご注意
- 規格表内の赤文字は2024年11月に追加した商品です。
- 一部セット品のボルト長さを見直しました。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が96型番あります。

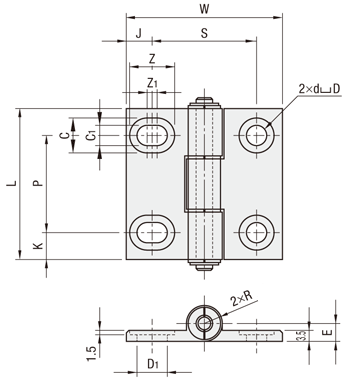

外形図・規格表
HHPSNA（白アルマイト）
HHPBSNA（黒アルマイト）
HHPBSNA（黒アルマイト）
規格表
| 型式 |
| HHPSNA6 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
＊許容荷重は2個使用の数値です。[ ! ]最大開閉角度は約190°になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ＊許容荷重 | 質量 g | L | W | K | P | J | S | d キリ | D ザグリ | D1 | C | C1 | Z | Z1 | E | Ｒ | 管数 | 適用ボルト・ナット | 白アルマイト | 黒アルマイト | |||||||
| ボルト | 個数 | ナット | 個数 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||||||||||||||||
| Type | No． | kg | N | 1〜8コ | 9〜50 | 1〜8コ | 9〜50 | |||||||||||||||||||||
| HHPSNA HHPBSNA (黒アルマイト) | 5 | 10 | 98 | 22 | 47 | 36 | 11 | 25 | 6.75 | 21.75 | 5.5 | 10 | 7 | 10 | 5.5 | 11.5 | 1.5 | 5 | 5 | 3 | CBSA5−8 | 4 | HNTT5−5 | 4 | 420 | 378 | 567 | 510 |
| 6 | 32 | 48 | 8.5 | 30 | 8 | 32 | 6.5 | 11 | 9.5 | 11 | 6.5 | 14 | 3 | 5.5 | 5.5 | CBSA6−10 | HNTT6−6 | 473 | 425 | 625 | 562 | |||||||
| 8 | 47 | 63 | 62 | 13 | 37 | 10 | 42 | 11.5 | 16 | 5 | 4 | CBSA6−12 | HNTT8−6 | 515 | 462 | 677 | 609 | |||||||||||
取付穴が長穴になっている為、左右の調節が可能となります。
記載の許容荷重は2個使用時となっており、標準的な使用方法での扉の質量となります。
標準的な使用方法とは、縦使いした場合で図1のように蝶番2個の取付ピッチをA、蝶番の回転軸中心から扉重心位置までの距離をBとし、
A＝2×Bとなるように取り付けた場合の目安となります。
図2のように縦使いをした場合は取付ピッチに関係なく、記載の許容荷重が扉の最大質量となります。こちらも蝶番を2個使用した場合の値です。
※記載値はあくまで参考扉質量であり、保証値ではありません。ご参考の上、お客様にて仕様用途を加味した上でご選定いただくようお願いいたします。
追加工
注文例
| 型式 | ー | 追加工型番 |
| HHPSNA6 | ー | SST |
| HHPSNA5 | ー | PSET3 |
| Alterations | Code | Spec. | |||||||
| 適用ボルト ナットセット | SET SEP SEU SST SSP SSU | 蝶番をアルミフレームに 取り付ける際の適用ボルト とナットをセットにします。 （蝶番価格に加算） | Code | ボルト | ナット | ||||
| Type | 材質 | Spec | Type | 材質 | Spec | ||||
| SET | CBSA | 鉄 | 六角穴付ボルト | HNTT | 鉄 | 先入れナット | |||
| SEP | HNTP | 後入れバネナット | |||||||
| SEU | HNTU | 先入れバネナット | |||||||
| SST | CBSTS | ステンレス | HNTTSN | ステンレス | 先入れナット | ||||
| SSP | SHNTP | 後入れバネナット | |||||||
| SSU | SHNTU | 先入れバネナット | |||||||
| 蝶番 | No. | ￥/1Code | |||||
| SET | SEP | SEU | SST | SSP | SSU | ||
| HHPSNA HHPBSNA | 5 | 834 | 879 | 902 | 1,090 | 1,170 | 1,240 |
| 6 | 909 | 961 | 985 | 1,330 | 1,406 | 1,512 | |
| 8 | 932 | 984 | 1,007 | 1,347 | 1,428 | 1,523 | |
| Alterations | Code | Spec. | ||||||||||
| 適用ボルト パネル用ナットセット | PSET□ PSEP□ PSEU□ PSST□ PSSP□ PSSU□ | 蝶番をアルミフレームと パネルに取り付ける際の 適用ボルトとナット、パネル用 ナットをセットにします。 ボルトは使用するパネル 板厚（3・5・8より選択可 ）に応じたサイズ、 パネル用ナットは蝶番に 応じたサイズとなります （蝶番価格に加算） | Code | 板厚 | ボルト | ナット | パネル用ナット | |||||
| Type | 材質 | Spec | Type | 材質 | Spec | Type | 材質 | |||||
| PSET | 3 5 8 | CBSA | 鉄 | 六角穴付ボルト | HNTT | 鉄 | 先入れナット | HHPNT | ステンレス | |||
| PSEP | HNTP | 後入れバネナット | ||||||||||
| PSEU | HNTU | 先入れバネナット | ||||||||||
| PSST | CBSTS | ステンレス | HNTTSN | ステンレス | 先入れナット | |||||||
| PSSP | SHNTP | 後入れバネナット | ||||||||||
| PSSU | SHNTU | 先入れバネナット | ||||||||||
| 蝶番 | No. | 板厚 | ￥/1Code | |||||
| PSET | PSEP | PSEU | PSST | PSSP | PSSU | |||
| HHPSNA | 5 | 3 | 690 | 710 | 720 | 1,270 | 1,310 | 1,345 |
| 5 | 710 | 730 | 740 | 1,270 | 1,310 | 1,345 | ||
| 8 | 710 | 730 | 740 | 1,330 | 1,370 | 1,405 | ||
| 6 | 3 | 780 | 795 | 815 | 1,340 | 1,365 | 1,430 | |
| 5 | 780 | 795 | 815 | 1,340 | 1,365 | 1,430 | ||
| 8 | 780 | 795 | 815 | 1,420 | 1,445 | 1,510 | ||
| 8 | 3 | 790 | 815 | 830 | 1,350 | 1,390 | 1,435 | |
| 5 | 790 | 815 | 830 | 1,350 | 1,390 | 1,435 | ||
| 8 | 790 | 815 | 830 | 1,430 | 1,470 | 1,515 | ||
使用例
取付穴が長穴になっている為、左右の調節が可能となります。
技術情報
■蝶番の許容荷重の考え方記載の許容荷重は2個使用時となっており、標準的な使用方法での扉の質量となります。
標準的な使用方法とは、縦使いした場合で図1のように蝶番2個の取付ピッチをA、蝶番の回転軸中心から扉重心位置までの距離をBとし、
A＝2×Bとなるように取り付けた場合の目安となります。
図2のように縦使いをした場合は取付ピッチに関係なく、記載の許容荷重が扉の最大質量となります。こちらも蝶番を2個使用した場合の値です。
※記載値はあくまで参考扉質量であり、保証値ではありません。ご参考の上、お客様にて仕様用途を加味した上でご選定いただくようお願いいたします。
（図1：縦使い）
（図2：横使い）
■取付について
蝶番を3個以上取り付ける際は、必ず各蝶番の軸が同一線上になるように取り付けてください。
蝶番を3個以上取り付ける際は、必ず各蝶番の軸が同一線上になるように取り付けてください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
価格が安い代替相当品
|
|---|
624円 ( 686円 ) | 在庫品1日目当日出荷可能 |
- |
1,174円 ( 1,291円 ) | 在庫品1日目当日出荷可能 |
- |
1,129円 ( 1,242円 ) | 在庫品1日目当日出荷可能 |
- |
1,194円 ( 1,313円 ) | 在庫品1日目当日出荷可能 |
- |
1,794円 ( 1,973円 ) | 在庫品1日目当日出荷可能 |
- |
1,714円 ( 1,885円 ) | 在庫品1日目当日出荷可能 |
- |
1,864円 ( 2,050円 ) | 在庫品1日目当日出荷可能 |
- |
688円 ( 757円 ) | 在庫品1日目当日出荷可能 |
- |
1,308円 ( 1,439円 ) | 在庫品1日目当日出荷可能 |
- |
1,278円 ( 1,406円 ) | 在庫品1日目当日出荷可能 |
- |
1,348円 ( 1,483円 ) | 在庫品1日目当日出荷可能 |
- |
1,888円 ( 2,077円 ) | 在庫品1日目当日出荷可能 |
- |
1,838円 ( 2,022円 ) | 在庫品1日目当日出荷可能 |
- |
2,008円 ( 2,209円 ) | 在庫品1日目当日出荷可能 |
- |
745円 ( 820円 ) | 在庫品1日目当日出荷可能 |
- |
1,405円 ( 1,546円 ) | 在庫品1日目当日出荷可能 |
- |
1,350円 ( 1,485円 ) | 在庫品1日目当日出荷可能 |
- |
1,435円 ( 1,579円 ) | 在庫品1日目当日出荷可能 |
- |
1,990円 ( 2,189円 ) | 在庫品1日目当日出荷可能 |
- |
1,910円 ( 2,101円 ) | 在庫品1日目当日出荷可能 |
- |
2,080円 ( 2,288円 ) | 在庫品1日目当日出荷可能 |
- |
462円 ( 508円 ) | 在庫品1日目当日出荷可能 |
|
1,172円 ( 1,289円 ) | 在庫品1日目当日出荷可能 |
|
1,192円 ( 1,311円 ) | 在庫品1日目当日出荷可能 |
|
1,192円 ( 1,311円 ) | 在庫品1日目当日出荷可能 |
|
1,152円 ( 1,267円 ) | 在庫品1日目当日出荷可能 |
|
1,172円 ( 1,289円 ) | 在庫品1日目当日出荷可能 |
|
1,172円 ( 1,289円 ) | 在庫品1日目当日出荷可能 |
|
1,182円 ( 1,300円 ) | 在庫品1日目当日出荷可能 |
|
1,202円 ( 1,322円 ) | 在庫品1日目当日出荷可能 |
|
1,202円 ( 1,322円 ) | 在庫品1日目当日出荷可能 |
|
1,772円 ( 1,949円 ) | 在庫品1日目当日出荷可能 |
|
1,772円 ( 1,949円 ) | 在庫品1日目当日出荷可能 |
|
1,832円 ( 2,015円 ) | 在庫品1日目当日出荷可能 |
|
1,732円 ( 1,905円 ) | 在庫品1日目当日出荷可能 |
|
1,732円 ( 1,905円 ) | 在庫品1日目当日出荷可能 |
|
1,792円 ( 1,971円 ) | 在庫品1日目当日出荷可能 |
|
1,807円 ( 1,988円 ) | 在庫品1日目当日出荷可能 |
|
1,807円 ( 1,988円 ) | 在庫品1日目当日出荷可能 |
|
1,867円 ( 2,054円 ) | 在庫品1日目当日出荷可能 |
|
1,012円 ( 1,113円 ) | 在庫品1日目当日出荷可能 |
|
967円 ( 1,064円 ) | 在庫品1日目当日出荷可能 |
|
1,032円 ( 1,135円 ) | 在庫品1日目当日出荷可能 |
|
1,632円 ( 1,795円 ) | 在庫品1日目当日出荷可能 |
|
1,552円 ( 1,707円 ) | 在庫品1日目当日出荷可能 |
|
1,702円 ( 1,872円 ) | 在庫品1日目当日出荷可能 |
|
520円 ( 572円 ) | 在庫品1日目当日出荷可能 |
|
1,315円 ( 1,447円 ) | 在庫品1日目当日出荷可能 |
|
1,315円 ( 1,447円 ) | 在庫品1日目当日出荷可能 |
|
1,315円 ( 1,447円 ) | 在庫品1日目当日出荷可能 |
|
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
|
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
|
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
|
1,335円 ( 1,469円 ) | 在庫品1日目当日出荷可能 |
|
1,335円 ( 1,469円 ) | 在庫品1日目当日出荷可能 |
|
1,335円 ( 1,469円 ) | 在庫品1日目当日出荷可能 |
|
1,885円 ( 2,074円 ) | 在庫品1日目当日出荷可能 |
|
1,885円 ( 2,074円 ) | 在庫品1日目当日出荷可能 |
|
1,965円 ( 2,162円 ) | 在庫品1日目当日出荷可能 |
|
1,860円 ( 2,046円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
位置調整がしやすいアルミ製蝶番です。片側の取付け穴が長穴仕様で、アルミフレーム5・6・8シリーズ同士の接続に適合。白アルマイト・黒アルマイトの2色展開で、アルミフレームに美しく調和します。
