シール座金 ねじ部固定タイプ
- chemSHERPA対応品あり
- 通常単価(税別)
- 110円～780円
- 税込単価
- 121円～858円
【特長】・ねじ部固定タイプのシール座金です。【材質】・SPCC相当、SUS304があります。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

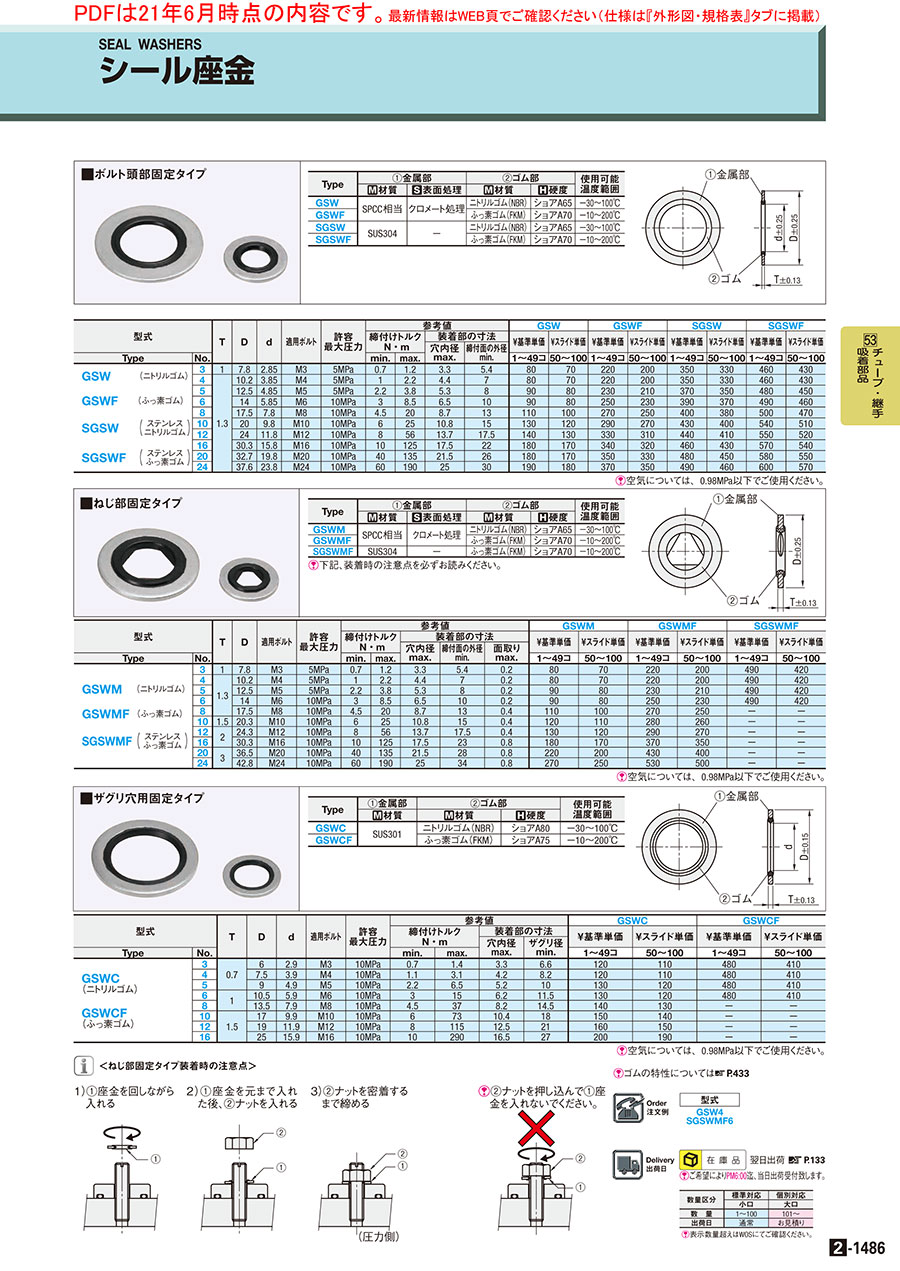

外形図・規格表
外形図
| Type | ①金属部 | ②ゴム部 | 使用可能 温度範囲 | ||
| [ M ]材質 | [ S ]表面処理 | [ M ]材質 | [ H ]硬度 | ||
| GSWM | SPCC相当 | クロメート処理 | ニトリルゴム(NBR) | ショアA65 | －30～100℃ |
| GSWMF | ふっ素ゴム(FKM) | ショアA70 | －10～200℃ | ||
| SGSWMF | SUS304 | ー | ふっ素ゴム(FKM) | ショアA70 | －10～200℃ |
規格表
| 型式 |
| SGSWMF6 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | T | D | 適用ボルト | 許容 最大圧力 | 参考値 | GSWM | GSWMF | SGSWMF | ||||||||
| 締付けトルク N・m | 装着部の寸法 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | ￥基準単価 | ￥スライド単価 | |||||||||
| 穴内径 max. | 締付面の外径 min. | 面取り max. | ||||||||||||||
| Type | No. | min. | max. | 1〜49コ | 50〜100 | 1〜49コ | 50〜100 | 1〜49コ | 50〜100 | |||||||
| GSWM (ニトリルゴム) GSWMF (ふっ素ゴム) SGSWMF ( ステンレス ) ふっ素ゴム | 3 | 1 | 7.8 | M3 | 5MPa | 0.7 | 1.2 | 3.3 | 5.4 | 0.2 | 80 | 70 | 230 | 210 | 510 | 440 |
| 4 | 1.3 | 10.2 | M4 | 5MPa | 1 | 2.2 | 4.4 | 7 | 0.2 | 80 | 70 | 230 | 210 | 510 | 440 | |
| 5 | 12.5 | M5 | 5MPa | 2.2 | 3.8 | 5.3 | 8 | 0.2 | 90 | 80 | 240 | 220 | 510 | 440 | ||
| 6 | 14 | M6 | 10MPa | 3 | 8.5 | 6.5 | 10 | 0.2 | 90 | 80 | 260 | 240 | 510 | 440 | ||
| 8 | 17.5 | M8 | 10MPa | 4.5 | 20 | 8.7 | 13 | 0.4 | 120 | 110 | 280 | 260 | - | - | ||
| 10 | 1.5 | 20.3 | M10 | 10MPa | 6 | 25 | 10.8 | 15 | 0.4 | 130 | 120 | 290 | 270 | - | - | |
| 12 | 2 | 24.3 | M12 | 10MPa | 8 | 56 | 13.7 | 17.5 | 0.4 | 140 | 130 | 300 | 280 | - | - | |
| 16 | 30.3 | M16 | 10MPa | 10 | 125 | 17.5 | 23 | 0.8 | 190 | 180 | 390 | 370 | - | - | ||
| 20 | 3 | 36.5 | M20 | 10MPa | 40 | 135 | 21.5 | 28 | 0.8 | 230 | 210 | 450 | 420 | - | - | |
| 24 | 42.8 | M24 | 10MPa | 60 | 190 | 25 | 34 | 0.8 | 280 | 260 | 560 | 530 | - | - | ||
装着時の注意点
・ナットによる締め付けの場合。
入れる
た後②ナットを入れる
まで締める
①座金を入れないでください。
・ボルトによる締め付けの場合。
入れる
た後②ボルトを入れる
まで締める
押し入れないでください。
使用例
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
- |
110円 ( 121円 ) | 在庫品1日目当日出荷可能 |
- |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
- |
130円 ( 143円 ) | 在庫品1日目当日出荷可能 |
- |
180円 ( 198円 ) | 在庫品1日目当日出荷可能 |
- |
190円 ( 209円 ) | 在庫品1日目当日出荷可能 |
- |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
- |
260円 ( 286円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
320円 ( 352円 ) | 在庫品1日目当日出荷可能 |
- |
330円 ( 363円 ) | 在庫品1日目当日出荷可能 |
- |
370円 ( 407円 ) | 在庫品1日目当日出荷可能 |
- |
400円 ( 440円 ) | 在庫品1日目当日出荷可能 |
- |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
- |
420円 ( 462円 ) | 在庫品1日目当日出荷可能 |
- |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
- |
640円 ( 704円 ) | 在庫品1日目当日出荷可能 |
- |
780円 ( 858円 ) | 在庫品1日目当日出荷可能 |
- |
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
|
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
|
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
|
720円 ( 792円 ) | 在庫品1日目当日出荷可能 |
