ハンドバルブ BVHV
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,090円～1,520円
- 税込単価
- 1,199円～1,672円
【特長】・ 圧縮空気を開閉するバルブです。・流れ方向は、A：ワンタッチ継手側I...
詳細情報を確認するご注意
- 一部の外観・寸法の変更が発生しております。現行品がなくなり次第、順次に新仕様品の出荷となります。変更箇所は「こちら」にてご確認下さい。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が48型番あります。

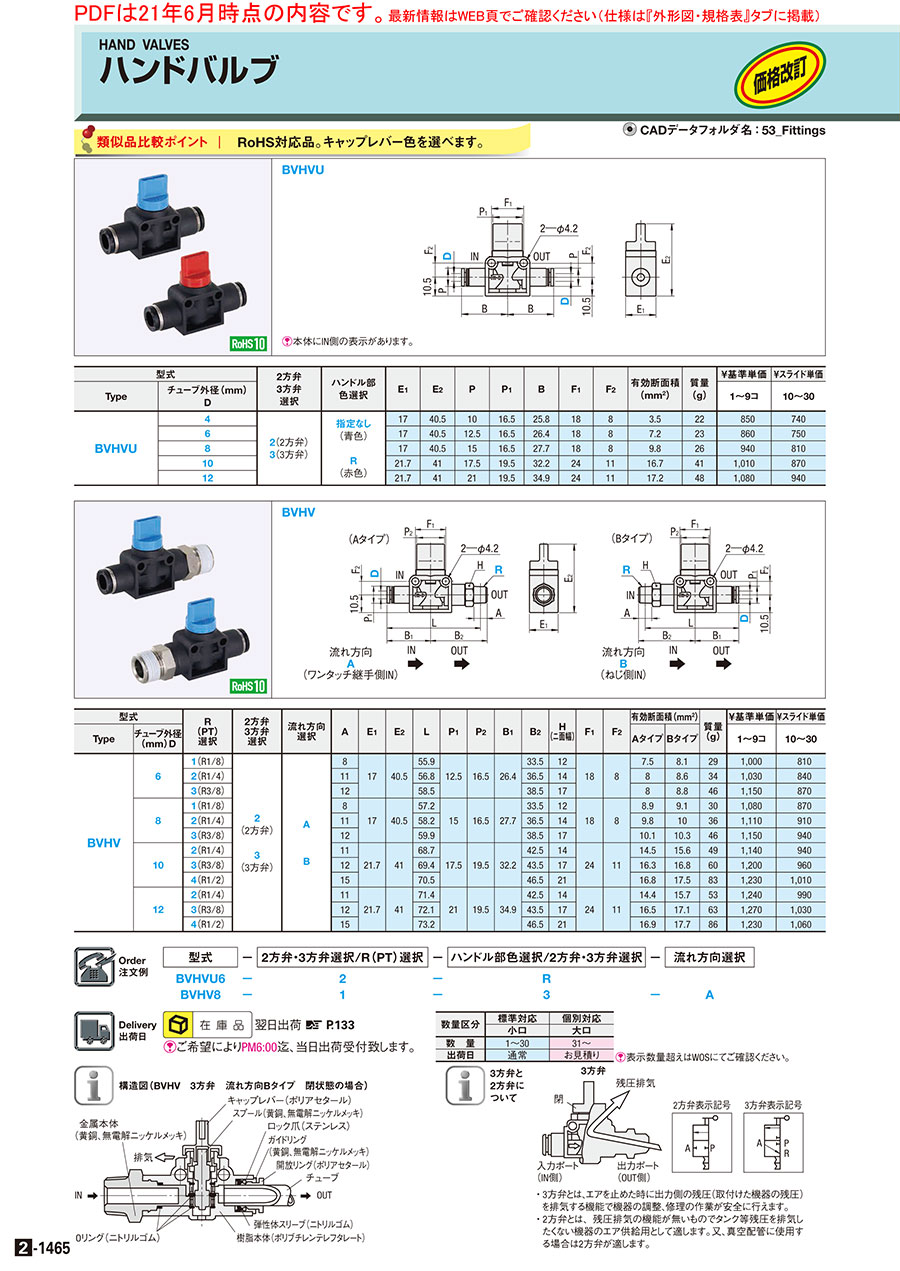

外形図・規格表
BVHV
（Aタイプ）
（Bタイプ）
| 流れ方向 |  | 流れ方向 |  |
| A | B | ||
| (ワンタッチ継手側ＩＮ) | (ねじ側ＩＮ) |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
規格表
| 型式 | − | 2方弁・3方弁選択/R(PT)選択 | − | ハンドル部色選択/2方弁・3方弁選択 | − | 流れ方向選択 |
| BVHV8 | − | 1 | − | 3 | − | A |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | R (PT) 選択 | 2方弁 3方弁 選択 | 流れ方向 選択 | A | E1 | E2 | L | P1 | P2 | B1 | B2 | H (ニ面幅) | F1 | F2 | 有効断面積(mm2) | 質量 (g) | ￥基準単価 | ￥スライド単価 | ||
| Type | チューブ外径(mm)D | Aタイプ | Bタイプ | 1〜9コ | 10〜30 | |||||||||||||||
| BVHV | 6 | 1(R1/8) | 2 (2方弁) 3 (3方弁) | A B | 8 | 17 | 40.5 | 55.9 | 12.5 | 16.5 | 26.4 | 33.5 | 12 | 18 | 8 | 7.5 | 8.1 | 29 | 1,000 | 810 |
| 2(R1/4) | 11 | 56.8 | 36.5 | 14 | 8 | 8.6 | 34 | 1,030 | 840 | |||||||||||
| 3(R3/8) | 12 | 58.5 | 38.5 | 17 | 8 | 8.8 | 46 | 1,150 | 870 | |||||||||||
| 8 | 1(R1/8) | 8 | 17 | 40.5 | 57.2 | 15 | 16.5 | 27.7 | 33.5 | 12 | 18 | 8 | 8.9 | 9.1 | 30 | 1,080 | 870 | |||
| 2(R1/4) | 11 | 58.2 | 36.5 | 14 | 9.8 | 10 | 36 | 1,110 | 910 | |||||||||||
| 3(R3/8) | 12 | 59.9 | 38.5 | 17 | 10.1 | 10.3 | 46 | 1,150 | 940 | |||||||||||
| 10 | 2(R1/4) | 11 | 21.7 | 41 | 68.7 | 17.5 | 19.5 | 32.2 | 42.5 | 14 | 24 | 11 | 14.5 | 15.6 | 49 | 1,140 | 940 | |||
| 3(R3/8) | 12 | 69.4 | 43.5 | 17 | 16.3 | 16.8 | 60 | 1,200 | 960 | |||||||||||
| 4(R1/2) | 15 | 70.5 | 46.5 | 21 | 16.8 | 17.5 | 83 | 1,230 | 1,010 | |||||||||||
| 12 | 2(R1/4) | 11 | 21.7 | 41 | 71.4 | 21 | 19.5 | 34.9 | 42.5 | 14 | 24 | 11 | 14.4 | 15.7 | 53 | 1,240 | 990 | |||
| 3(R3/8) | 12 | 72.1 | 43.5 | 17 | 16.5 | 17.1 | 63 | 1,270 | 1,030 | |||||||||||
| 4(R1/2) | 15 | 73.2 | 46.5 | 21 | 16.9 | 17.7 | 86 | 1,230 | 1,060 | |||||||||||
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,130円 ( 1,243円 ) | 在庫品1日目当日出荷可能 |
1,190円 ( 1,309円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,160円 ( 1,276円 ) | 在庫品1日目当日出荷可能 |
1,240円 ( 1,364円 ) | 在庫品1日目当日出荷可能 |
1,240円 ( 1,364円 ) | 在庫品1日目当日出荷可能 |
1,090円 ( 1,199円 ) | 在庫品1日目当日出荷可能 |
1,280円 ( 1,408円 ) | 在庫品1日目当日出荷可能 |
1,380円 ( 1,518円 ) | 在庫品1日目当日出荷可能 |
1,260円 ( 1,386円 ) | 在庫品1日目当日出荷可能 |
1,210円 ( 1,331円 ) | 在庫品1日目当日出荷可能 |
1,200円 ( 1,320円 ) | 在庫品1日目当日出荷可能 |
1,280円 ( 1,408円 ) | 在庫品1日目当日出荷可能 |
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
1,260円 ( 1,386円 ) | 在庫品1日目当日出荷可能 |
1,260円 ( 1,386円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
1,320円 ( 1,452円 ) | 在庫品1日目当日出荷可能 |
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,380円 ( 1,518円 ) | 在庫品1日目当日出荷可能 |
1,300円 ( 1,430円 ) | 在庫品1日目当日出荷可能 |
1,270円 ( 1,397円 ) | 在庫品1日目当日出荷可能 |
1,330円 ( 1,463円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
1,370円 ( 1,507円 ) | 在庫品1日目当日出荷可能 |
1,380円 ( 1,518円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,450円 ( 1,595円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,250円 ( 1,375円 ) | 在庫品1日目当日出荷可能 |
1,510円 ( 1,661円 ) | 在庫品1日目当日出荷可能 |
1,490円 ( 1,639円 ) | 在庫品1日目当日出荷可能 |
1,520円 ( 1,672円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,480円 ( 1,628円 ) | 在庫品1日目当日出荷可能 |
1,440円 ( 1,584円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】・ 圧縮空気を開閉するバルブです。・流れ方向は、A：ワンタッチ継手側IN、B:ねじ側INの2タイプございます。
ご注意
- 一部の外観・寸法の変更が発生しております。現行品がなくなり次第、順次に新仕様品の出荷となります。変更箇所は「こちら」にてご確認下さい。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
・3方弁とは、エアを止めた時に出力側の残圧（取付けた機器の残圧）
を排気する機能で機器の調整、修理の作業が安全に行えます。
仕様・概要
| 構造図（BVHV 3方弁 流れ方向Ｂタイプ 閉状態の場合） |
 |
| 3方弁と２方弁について |
 | ２方弁表示記号 | ３方弁表示記号 |
を排気する機能で機器の調整、修理の作業が安全に行えます。
・2方弁とは、残圧排気の機能が無いものでタンク等残圧を排気したく
ない機器のエア供給用として適します。又、真空配管に使用する場合は
2方弁が適します。
ない機器のエア供給用として適します。又、真空配管に使用する場合は
2方弁が適します。
