LEDバー照明 ワイド

  • 形状
    バータイプ
  • IP(防塵防水)
    IP55
  • 発光色
    白色
  • 形状
    バータイプ
  • 取付方法
    ネジ止
  • 入力電圧 (V)
    DC24
  • 配光角 (°)
    130
  • 筐体色
    シルバー
  • カバー色
    乳白色
  • ケーブル/リード線径
    AWG22

ご注意

  • 本商品の取扱説明書はこちらになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定:候補が4型番あります。
数量:

外形図・規格表

LEDW
 リード線
白+
黒ー


■取付部側面図(LEDW、LEDWC)

■ケーブル部詳細(LEDW、LEDWC)


LEDWC(調光タイプ)
  白 +
黒 C
シールド ー
リード線
白+
黒ー




■調光器(付属品)詳細寸法(LEDWCのみ)

部品名[ M ]材質[ S ]表面処理
本体アルミアルマイト処理
表面カバーポリカーボネート霧面処理
両端部ボルトSUS304
ケーブルPVC
調光器ABS樹脂
パッキンシリコン(白)
[ ! ]調光機能ユニット単体での販売はございません。
[ ! ]ACアダプターが必要な場合はこちらをご覧ください。


規格表

型式
LEDW190
LEDWC350

W
W
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L照度(ルクスlx)蛍光灯
照度比較
(参考)
入力
電圧
(V)
入力
電流
(mA)
消費
電力
(W)
温度
範囲
(℃)
色温度
(ケルビンK)
配光
角度
質量
(g)
LEDWLEDWC
¥基準単価¥スライド単価¥基準単価¥スライド単価
TypePlx/0.5mlx/1m1〜4コ5〜910〜501〜4コ5〜910〜50
LEDW

LEDWC
(調光タイプ)
190W
(白色)
20081021020W~DC24
±10%
49011.7−10
〜45
5000約130°3609,1358,6738,23212,07511,46610,889
350360126038040W~98023.357013,65012,96812,31716,80015,96015,162
[ ! ]本体のみIP55対応。調光器はIP55対応ではありません。
[ ! ]LEDWC(調光タイプ)の場合は、MAX時の値になります。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。


製品仕様

■照度データ(参考値)

■発光スペクトル

[ ! ]LEDWC(調光タイプ)はMAX時の値になります。

使用例

・照度が高く配光角も広いため、ワークと照明の間に距離がある装置や、
 広範囲に照射する必要がある場合におすすめです。
・また大型ラインの照明としても有効です。









■調光器(付属品)の結線例

 リード線を差し込み、プラスドライバーでねじを締めてください。

■電源のON・OFF機能について

ノブを一番左まで回すとカチッと音が鳴り電源がOFFになります。
[ ! ]リード線をねじ締めする際は、必ず電源を切ってから、
     またはスイッチOFFにしてから作業を行ってください。
[ ! ]調光は、印加電圧の調整によります。低い電圧での調光の場合、
     LED素子のばらつきが出ます。

その他装置別の使用例は こちら

■アクセサリー

商品名on/offスイッチ角度調整ブラケットACアダプター
写真

LEDバー照明 ワイド  関連画像1_アクセサリー

LEDバー照明 ワイド  関連画像2_アクセサリー

LEDバー照明 ワイド  関連画像3_アクセサリー

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

  • LED照明のデモ機サンプル貸出は、現在サービスを終了しております。
  • 調光器のみなど単品販売は実施しておりません。
  • 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
  • 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。

型番リスト

表示件数

取付ピッチ P

(mm)

調光機能

RoHS?最小発注数量
190
10
1個
350
10
1個
190
10
1個
350
10
1個
通常単価(税別) (税込単価)
通常出荷日
13,064
( 14,370 )
在庫品1日目当日出荷可能
19,520
( 21,472 )
在庫品1日目当日出荷可能
17,268
( 18,995 )
在庫品1日目当日出荷可能
24,024
( 26,426 )
在庫品1日目当日出荷可能

詳細情報

基本情報

【特長】を持つLEDバー照明です。ワークと照明の間に距離がある装置や大型ラインの照明などに最適です。調光機能付タイプもございます。
※ACアダプターが必要な場合はこちらから
LED照明の照度データ使用例などが掲載した総合情報サイトがリニューアル!

ご注意

  • 本商品の取扱説明書はこちらになります。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格


在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
数量区分標準対応個別対応
小口大口
数 量1~5051~
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

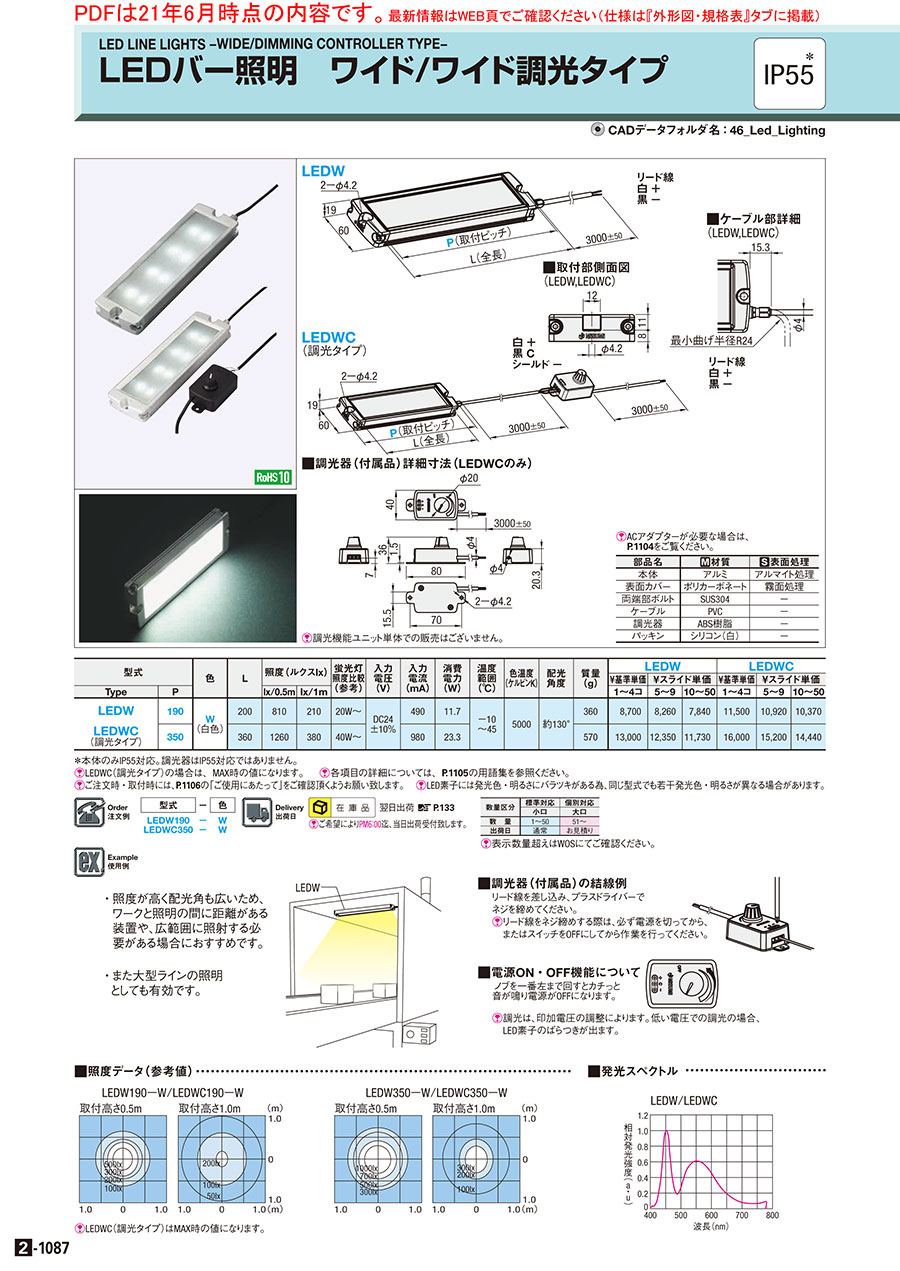

カタログ
