ミスミ

ＬＥＤバー照明　薄型

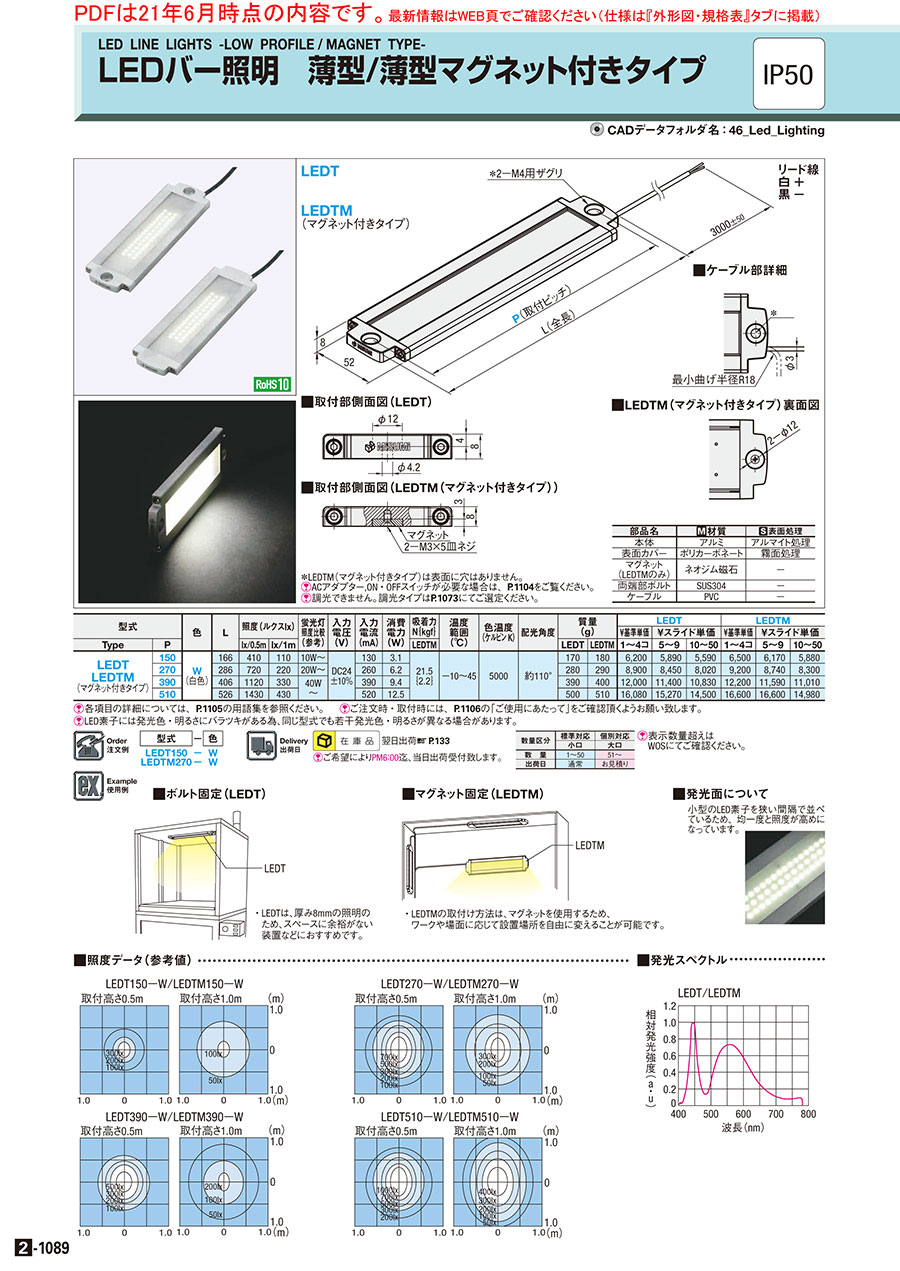

カタログ |P.2-1089

4.3

平均満足度4.3

この商品のレビューをみる（3件）

通常単価(税別): 9,309円～24,925円

税込単価: 10,240円～27,418円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ＯＮ・ＯＦＦスイッチ単体

3.8

通常価格(税別)： 3,326円 (税込価格：3,659円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ＡＣアダプター

4.3

通常価格(税別)： 3,466円 (税込価格：3,813円)

通常出荷日：在庫品1日目

【特長】業界トップグラスの薄さ(厚み8㎜)で、省スペース化が図れるLEDバー照...

詳細情報を確認する

形状
バータイプ
IP（防塵防水）
IP50
発光色
白色
形状
フラットタイプ
入力電圧 (V)
DC24
配光角 (°)
110
筐体色
シルバー
ケーブル/リード線径
AWG26

ご注意

本商品の取扱説明書はこちらになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が8型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

LEDT LEDTM（マグネット付き）	リード線白＋黒ー
＊LEDTM（マグネット付き）は表面に穴はありません。

■ケーブル部詳細	■LEDTM（マグネット付き）裏面図


■取付部側面図（LEDT）	■取付部側面図（LEDTM（マグネット付き））

部品名	[ M ]材質	[ S ]表面処理
本体	アルミ	アルマイト処理
表面カバー	ポリカーボネート	霧面処理
マグネット (LEDTMのみ)	ネオジム磁石	−
両端部ボルト	SUS304	−
ケーブル	PVC	−

[ ! ]以下のものが必要な場合はそれぞれのページをご覧ください。
ACアダプターはこちら、ON・OFFスイッチはこちら。
[ ! ]調光できません。調光タイプはこちらにてご選定ください。

規格表

型式	−	色
LEDT150 LEDTM270	− −	W W

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		色	L	照度(ルクスlx)		蛍光灯照度比較 (参考)	入力電圧 (V)	入力電流 (mA)	消費電力 (W)	吸着力 N｛kgf｝	温度範囲 (℃)	色温度 (ケルビン K)	配光角度	質量 (g)		LEDT			LEDTM
型式				照度(ルクスlx)						吸着力 N｛kgf｝				質量 (g)		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価
Type	P			lx/0.5m	lx/1m					LEDTM				LEDT	LEDTM	1～4コ	5～9	10～50	1～4コ	5～9	10～50
LEDT LEDTM (マグネット付きタイプ)	150	W (白色)	166	410	110	10W～	DC24 ±10％	130	3.1	21.5 ｛2.2｝	－10～45	5000	約110°	170	180	6,510	6,185	5,870	6,825	6,479	6,153
	270		286	720	220	20W～		260	6.2					280	290	9,345	8,873	8,421	9,660	9,177	8,715
	390		406	1120	330	40W～		390	9.4					390	400	12,600	11,970	11,372	12,810	12,170	11,561
	510		526	1430	430	40W～		520	12.5					500	510	16,884	16,034	15,225	17,430	16,559	15,729

[ ! ]各項目の詳細については、こちらの用語集を参照ください。　[ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。

製品仕様

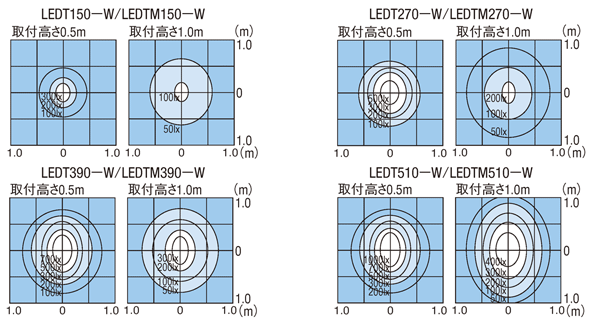

■照度データ（参考値）	■発光スペクトル

使用例

■ボルト固定（LEDT）	■マグネット固定（LEDTM）	■発光面について

・LEDTは、厚み8mmの照明のため、　スペースに余裕がない装置などに　おすすめです。	・LEDTMの取付け方法は、マグネットを　使用するため、ワークや場面に応じて　設置場所を自由に変えることが可能　です。	・小型のLED素子を狭い間隔で　並べているため、均一度と照度が　高めになっています。

その他装置別の使用例はこちら

■アクセサリー

商品名	on/offスイッチ	角度調整ブラケット	ACアダプター
写真

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

LED照明のデモ機サンプル貸出は、現在サービスを終了しております。
調光器のみなど単品販売は実施しておりません。
寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。

型番リスト

表示件数

型番

取付ピッチ P

(mm)

取付方法

RoHS?

最小発注数量

150	ネジ止	10	1個
270	ネジ止	10	1個
390	ネジ止	10	1個
510	ネジ止	10	1個
150	マグネット	10	1個
270	マグネット	10	1個
390	マグネット	10	1個
510	マグネット	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,309円 ( 10,240円 )	在庫品1日目当日出荷可能
13,364円 ( 14,700円 )	在庫品1日目当日出荷可能
18,018円 ( 19,820円 )	在庫品1日目当日出荷可能
24,144円 ( 26,558円 )	在庫品1日目当日出荷可能
9,760円 ( 10,736円 )	在庫品1日目当日出荷可能
13,814円 ( 15,195円 )	在庫品1日目当日出荷可能
18,318円 ( 20,150円 )	在庫品1日目当日出荷可能
24,925円 ( 27,418円 )	在庫品1日目当日出荷可能

基本情報

【特長】業界トップグラスの薄さ(厚み8㎜)で、省スペース化が図れるLEDバー照明です。マグネット付きタイプもラインナップし、さらになる省スペース化・簡単取付を実現できます。（型式：LEDTM)
※ACアダプターが必要な場合はこちらから
LED照明の照度データや使用例などが掲載した総合情報サイトがリニューアル！

ご注意

本商品の取扱説明書はこちらになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～50	51～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
LEDバー照明コンパクト
安価でIP67を実現したLEDバー照明です。幅26mmとコンパクトサイズのため、30mm角アルミフレームにもおさまるサイズ感で、アルミフレーム筐体や小型装置等に最適です。
ミスミ
ＬＥＤバー照明
豊富なバリエーションを持つ標準タイプのLEDバー照明です。筐体は黒・シルバー、カバーは乳白色・クリア、発光色は白・黄色とバリエーションを揃えました。
ミスミ
リニアレール　スチール製・ボールローラタイプ
材質に炭素鋼を利用したリニアレールです。スライダーは標準サイズ・ワイドサイズから選択可能で、追加工でスライダーの数を追加できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
