LEDバー照明 コンパクト
- 通常単価(税別)
- 4,204円～7,207円
- 税込単価
- 4,624円～7,928円
【特長】安価でIP67を実現したLEDバー照明です。幅26mmとコンパクトサイ...
詳細情報を確認するご注意
- 2025年12月より在庫なくなり次第、順次新仕様品へ切替をいたします。照度など規格表内表記が一部変更となります。変更点はこちらをご確認ください。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が3型番あります。

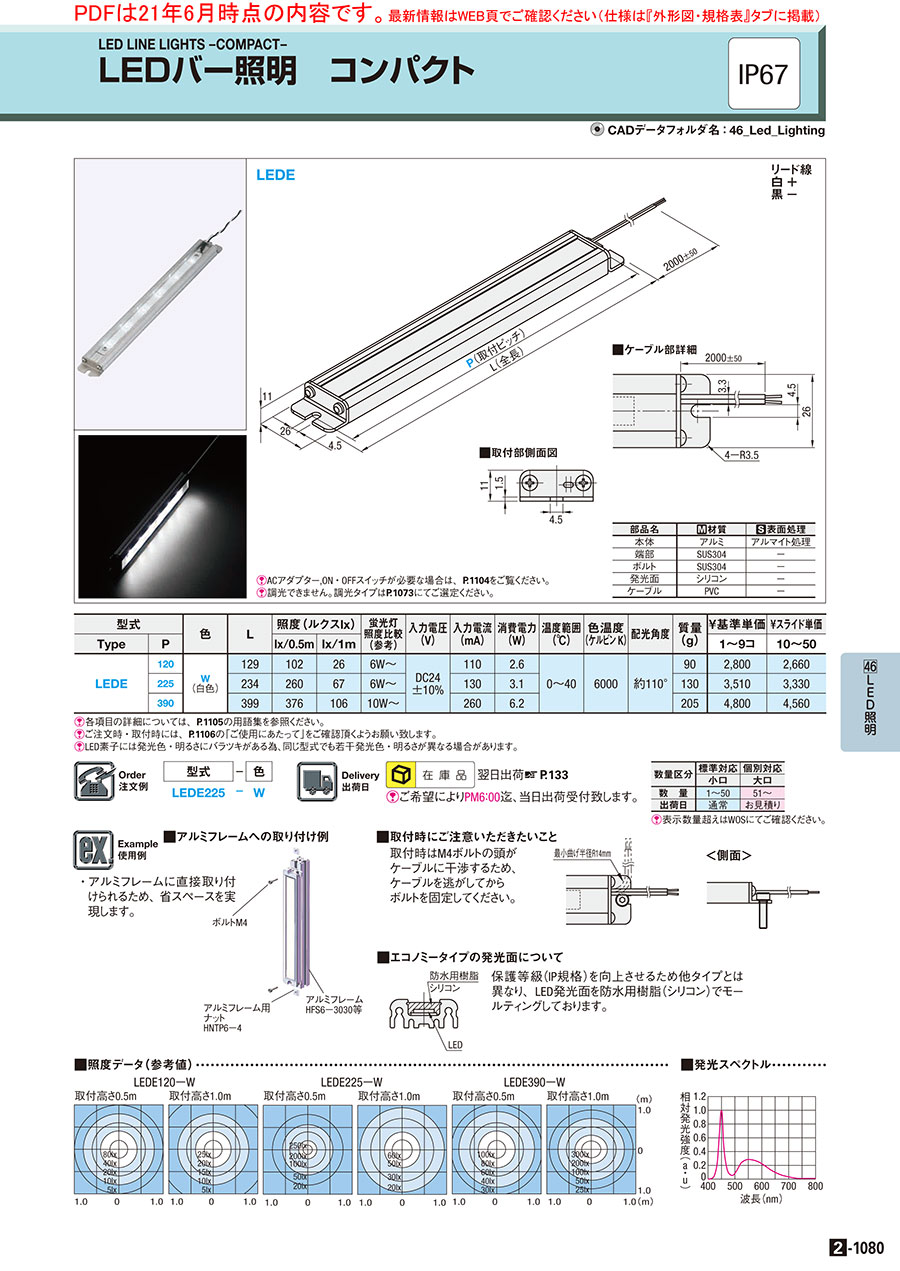

外形図・規格表
規格表
| 型式 | − | 色 |
| LEDE225 | − | W |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。 [ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | 色 | L | 照度(ルクスlx) | 蛍光灯 照度比較 (参考) | 入力電圧 (V) | 入力電流 (mA) | 消費電力 (W) | 温度範囲 (℃) | 色温度 (ケルビン K) | 配光角度 | 質量 (g) | ￥基準単価 | ￥スライド単価 | ||
| Type | P | lx/0.5m | lx/1m | 1〜9コ | 10〜50 | ||||||||||
| LEDE | 120 | W (白色) | 129 | 120 | 30 | 4W～ | DC24 ±10% | 100 | 2.6 | 0〜40 | 6000 | 約115° | 90 | 2,940 | 2,793 |
| 225 | 234 | 310 | 79 | 8W～ | 130 | 3.1 | 130 | 3,686 | 3,497 | ||||||
| 390 | 399 | 610 | 154 | 18W～ | 260 | 6.2 | 205 | 5,040 | 4,788 | ||||||
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。
その他装置別の使用例は こちら
> 使用例
> LED照明とは
> 技術情報
> 用語集
製品仕様

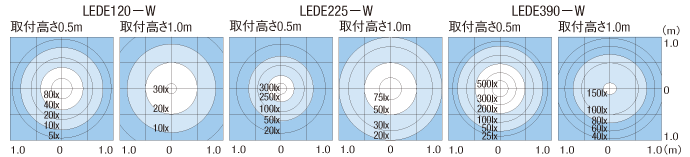

■照度データ（参考値） | ■発光スペクトル |
 |  |
使用例
■アルミフレームへの取付例アルミフレームに直接取り付けられるため、省スペースを実現します。 | ■コンパクトタイプの発光面について保護等級（IP規格）を向上させるため他タイプとは異なり、LED発光面を防水用樹脂（シリコン）でモールディングしております。 |
 |  |
■取付時にご注意いただきたいこと取付時はM4ボルトの頭がケーブルに干渉するため、ケーブルを逃がしてからボルトを固定してください。 |
＜側面＞  |
■アクセサリー
| 商品名 | on/offスイッチ | 角度調整ブラケット | ACアダプター |
|---|---|---|---|
| 写真 |
|
|
|
LED照明総合情報ページのご案内
> 商品ラインナップ> 使用例
> LED照明とは
> 技術情報
> 用語集
注意事項
- LED照明のデモ機サンプル貸出は、 現在サービスを終了しております。
- 調光器のみなど単品販売は実施しておりません。
- 寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
- 電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。
