ＬＥＤバー照明

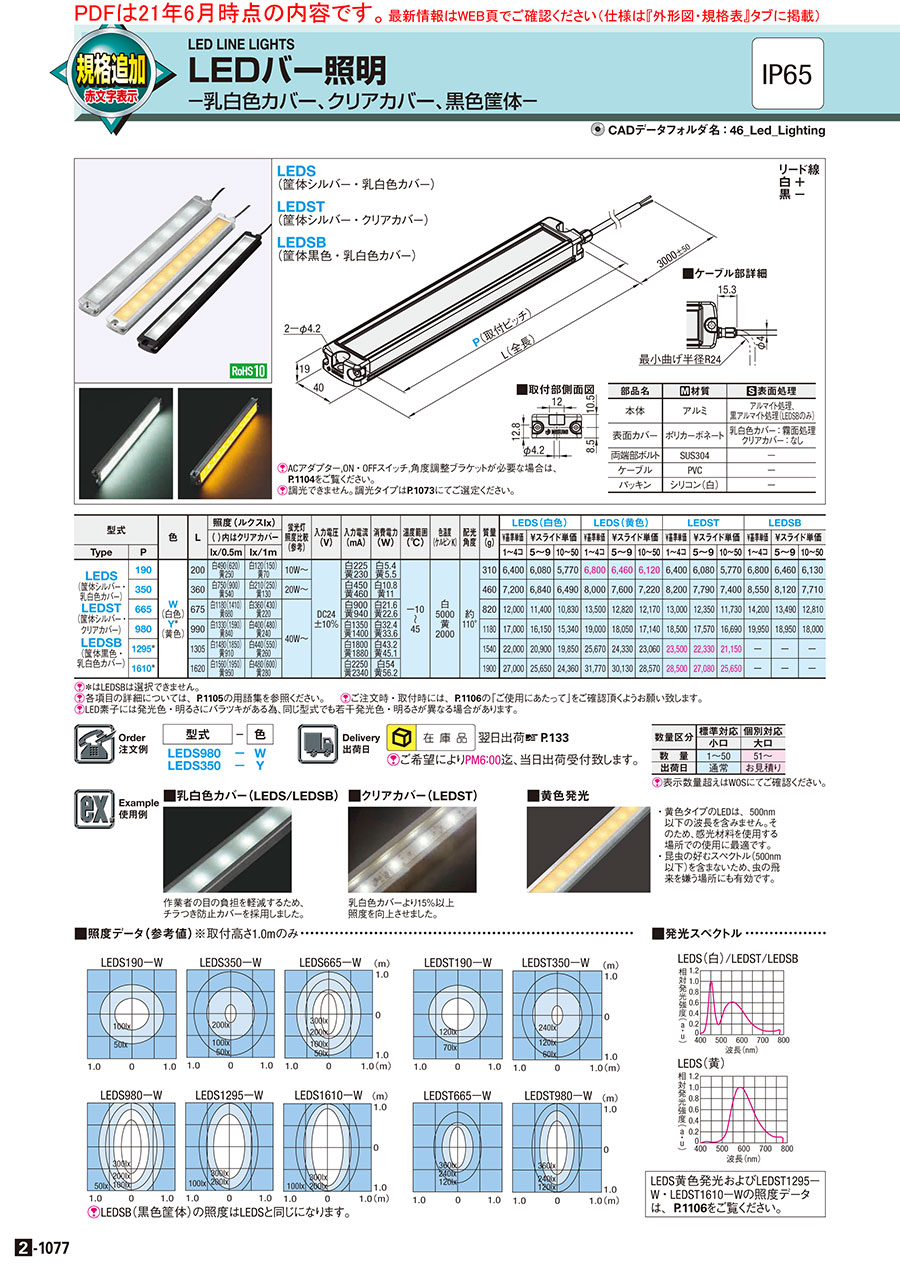

カタログ |P.2-1077

4.1

平均満足度4.1

この商品のレビューをみる（14件）

通常単価(税別): 9,610円～47,704円

税込単価: 10,571円～52,474円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

角度調整ブラケット

3.3

通常価格(税別)： 2,704円 (税込価格：2,974円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ＯＮ・ＯＦＦスイッチ単体

3.8

通常価格(税別)： 3,326円 (税込価格：3,659円)

通常出荷日：在庫品1日目

【特長】豊富なバリエーションを持つ標準タイプのLEDバー照明です。筐体は黒・シ...

詳細情報を確認する

形状
バータイプ
IP（防塵防水）
IP65
形状
バータイプ
取付方法
ネジ止
入力電圧 (V)
DC24
配光角 (°)
110
調光機能
無
ケーブル/リード線径
AWG22

ご注意

本商品の取扱説明書はこちらになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が22型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

LEDS（筐体シルバー・乳白色カバー）
LEDST（筐体シルバー・クリアカバー）
LEDSB（筐体黒色・乳白色カバー）

■取付部側面図

■ケーブル部詳細

部品名	[ M ]材質	[ S ]表面処理
本体	アルミ	アルマイト処理、黒アルマイト処理(LEDSBのみ)
表面カバー	ポリカーボネート	乳白色カバー：霧面処理クリアカバー：なし
両端部ボルト	SUS304	−
ケーブル	PVC	−
パッキン	シリコン(白)	−

[ ! ]以下のものが必要な場合はそれぞれのページをご覧ください。
ACアダプターはこちら、ON・OFFスイッチはこちら、角度調整ブラケットはこちら。
[ ! ]調光できません。調光タイプはこちらにてご選定ください。

規格表

型式	−	色
LEDS980 LEDS350	− −	W Y

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		色	L	照度(ルクスlx)		蛍光灯照度比較 (参考)	入力電圧 (V)	入力電流 (mA)	消費電力 (W)	温度範囲 (℃)	色温度 (ケルビン K)	配光角度	IP (防塵防水)	リード線＊2			質量 (g)	LEDS(白色)			LEDS(黄色)			LEDST			LEDSB
型式				( )内はクリアカバー										仕上り外径	絶縁外径	芯線太さ		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価
Type	P			lx/0.5m	lx/1m									仕上り外径	絶縁外径	芯線太さ		1～4コ	5～9	10～50	1～4コ	5～9	10～50	1～4コ	5～9	10～50	1～4コ	5～9	10～50
LEDS (筺体シルバー・乳白色カバー) LEDST (筺体シルバー・クリアカバー) LEDSB (筺体黒色・乳白色カバー)	190	W (白色) Y^＊ (黄色)	200	白490(620)黄250	白120(150) 黄70	10W～	DC24 ±10％	白225 黄230	白5.4 黄5.5	ー10 ～ 45	白5000 黄2000	約 110°	IP65	Φ4.0	Φ1.25	AWG22 (17/0.16) Φ0.68	310	6,720	6,384	6,059	7,140	6,783	6,426	6,720	6,384	6,059	7,140	6,783	6,437
	350		360	白750(900) 黄540	白210(250) 黄130	20W～		白450 黄460	白10.8 黄11								460	7,560	7,182	6,815	8,400	7,980	7,581	8,610	8,180	7,770	8,978	8,526	8,096
	665		675	白1180(1410) 黄680	白360(430) 黄220	40W～		白900 黄940	白21.6 黄22.6								820	12,600	11,970	11,372	14,175	13,461	12,779	13,650	12,968	12,317	14,910	14,165	13,451
	980		990	白1330(1590) 黄840	白400(480) 黄240			白1350 黄1400	白32.4 黄33.6								1180	17,850	16,958	16,107	19,950	18,953	17,997	19,425	18,449	17,525	20,948	19,898	18,900
	1295^＊		1305	白1480(1850) 黄910	白440(550) 黄260			白1800 黄1880	白43.2 黄45.1								1540	23,100	21,945	20,843	26,954	25,547	24,213	24,675	23,447	22,208	-	-	-
	1610^＊		1620	白1560(1950) 黄950	白480(600) 黄280			白2250 黄2340	白54 黄56.2								1900	28,350	26,933	25,578	33,359	31,637	29,999	29,925	28,434	26,933	-	-	-

[ ! ]＊はLEDSBは選択できません。
[ ! ]＊2、リード線径は参考値です。
[ ! ]各項目の詳細については、こちらの用語集を参照ください。　[ ! ]ご注文時・取付時には、こちらの「ご使用にあたって」をご確認頂くようお願い致します。
[ ! ]LED素子には発光色・明るさにバラツキがある為、同じ型式でも若干発光色・明るさが異なる場合があります。

製品仕様

■照度データ（参考値）※取付高さ1.0mのみ
ＬＥＤバー照明関連画像1_照度データ

[ ! ]LEDSB（黒色筐体）の照度はLEDSと同じになります。
[ ! ]LEDS黄色発光およびLEDST1295-W・LEDST1610-Wの照度データは、こちらをご覧ください。

■発光スペクトル

使用例

■乳白色カバー（LEDS/LEDSB）	■クリアカバー（LEDST）	■黄色発光

作業者の目の負担を軽減するため、チラつき防止カバーを採用しました。	乳白色カバーより15%以上照度を向上させました。	・黄色タイプのLEDは、500nm以下の波長を含みません。　そのため、感光材料を使用する場所での仕様に最適です。・昆虫の好むスペクトル（500nm以下）を含まないため、　虫の飛来を嫌う場所にも有効です。

その他装置別の使用例はこちら

■アクセサリー

商品名	on/offスイッチ	角度調整ブラケット	ACアダプター
写真

LED照明総合情報ページのご案内

> 商品ラインナップ
> 使用例
> LED照明とは
> 技術情報
> 用語集

注意事項

LED照明のデモ機サンプル貸出は、現在サービスを終了しております。
調光器のみなど単品販売は実施しておりません。
寿命に関するデータは、お客様の使用環境により異なるためご用意ございません。
電圧/電流の安定供給のため、LED1台につきACアダプタ1台での使用を推奨しています。

型番リスト

表示件数

型番

取付ピッチ P

(mm)

発光色

筐体色

カバー色

RoHS?

最小発注数量

1295	白色	シルバー	乳白色	10	1個
1295	黄色	シルバー	乳白色	10	1個
1610	白色	シルバー	乳白色	10	1個
1610	黄色	シルバー	乳白色	10	1個
190	白色	シルバー	乳白色	10	1個
190	黄色	シルバー	乳白色	10	1個
350	白色	シルバー	乳白色	10	1個
350	黄色	シルバー	乳白色	10	1個
665	白色	シルバー	乳白色	10	1個
665	黄色	シルバー	乳白色	10	1個
980	白色	シルバー	乳白色	10	1個
980	黄色	シルバー	乳白色	10	1個
190	白色	黒色	乳白色	10	1個
350	白色	黒色	乳白色	10	1個
665	白色	黒色	乳白色	10	1個
980	白色	黒色	乳白色	10	1個
1295	白色	シルバー	クリア	10	1個
1610	白色	シルバー	クリア	10	1個
190	白色	シルバー	クリア	10	1個
350	白色	シルバー	クリア	10	1個
665	白色	シルバー	クリア	10	1個
980	白色	シルバー	クリア	10	1個

通常単価(税別) (税込単価)	通常出荷日

33,033円 ( 36,336円 )	在庫品1日目当日出荷可能
38,544円 ( 42,398円 )	在庫品1日目当日出荷可能
40,541円 ( 44,595円 )	在庫品1日目当日出荷可能
47,704円 ( 52,474円 )	在庫品1日目当日出荷可能
9,610円 ( 10,571円 )	在庫品1日目当日出荷可能
10,210円 ( 11,231円 )	在庫品1日目当日出荷可能
10,811円 ( 11,892円 )	在庫品1日目当日出荷可能
12,012円 ( 13,213円 )	在庫品1日目当日出荷可能
18,018円 ( 19,820円 )	在庫品1日目当日出荷可能
20,271円 ( 22,298円 )	在庫品1日目当日出荷可能
25,526円 ( 28,079円 )	在庫品1日目当日出荷可能
28,529円 ( 31,382円 )	在庫品1日目当日出荷可能
10,210円 ( 11,231円 )	在庫品1日目当日出荷可能
12,839円 ( 14,123円 )	在庫品1日目当日出荷可能
21,321円 ( 23,453円 )	在庫品1日目当日出荷可能
29,956円 ( 32,952円 )	在庫品1日目当日出荷可能
35,286円 ( 38,815円 )	在庫品1日目当日出荷可能
42,793円 ( 47,072円 )	在庫品1日目当日出荷可能
9,610円 ( 10,571円 )	在庫品1日目当日出荷可能
12,312円 ( 13,543円 )	在庫品1日目当日出荷可能
19,520円 ( 21,472円 )	在庫品1日目当日出荷可能
27,778円 ( 30,556円 )	在庫品1日目当日出荷可能
