段付スペーサ
ご注意
- 全長寸法(㎜)は、長さL(㎜)＋フランジ厚T(㎜)となります
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が6型番あります。

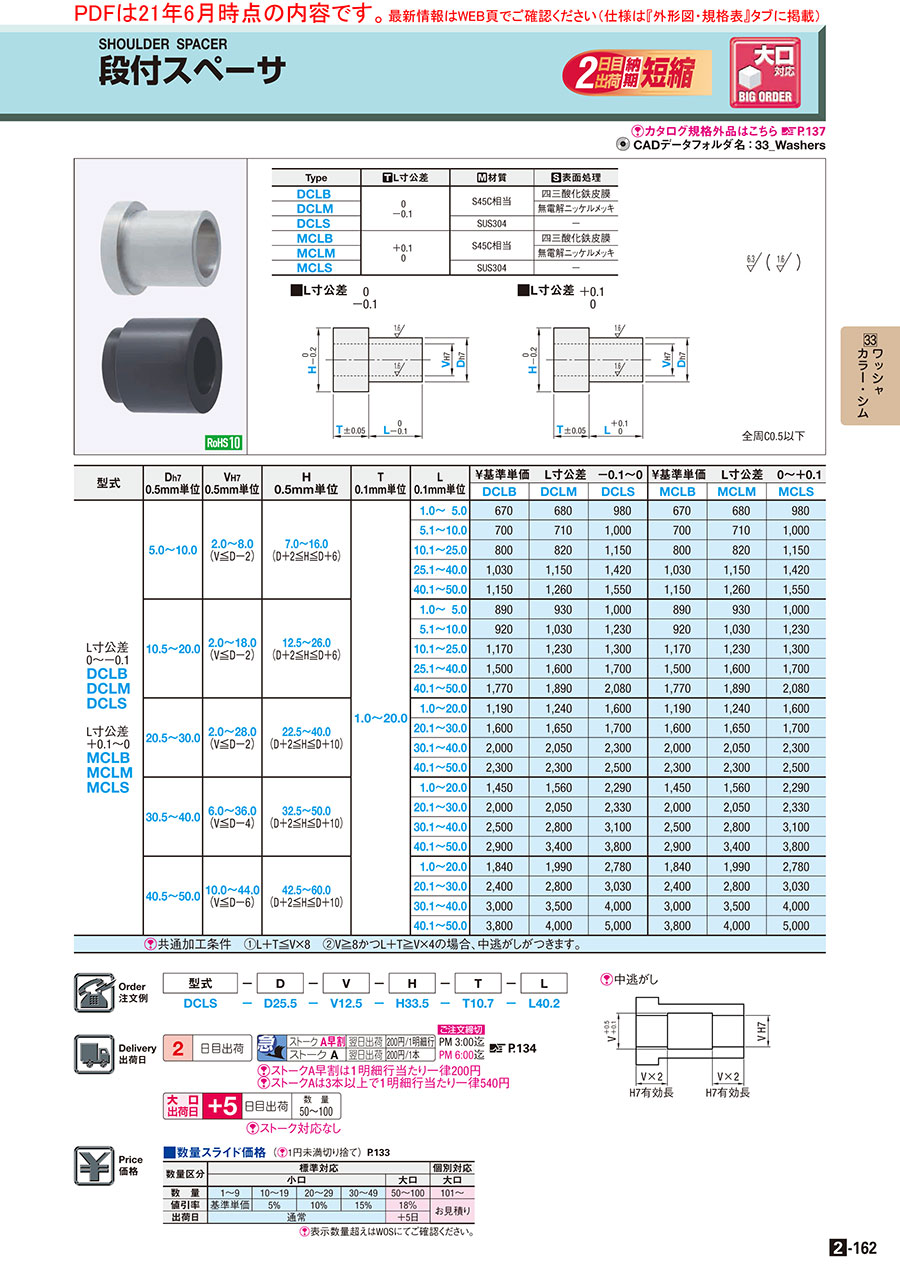

外形図・規格表
■Ｌ寸公差 0－0.1
■Ｌ寸公差 ＋0.1 0
[ ! ]全周面取りC0.5以下
| Type | [ T ]L寸公差 | [ M ]材質 | [ S ]表面処理 |
| DCLB | 0 −0.1 | S45C相当 | 四三酸化鉄皮膜 |
| DCLM | 無電解ニッケルメッキ | ||
| DCLS | SUS304 | − | |
| MCLB | ＋0.1 0 | S45C相当 | 四三酸化鉄皮膜 |
| MCLM | 無電解ニッケルメッキ | ||
| MCLS | SUS304 | − |
規格表
| 型式 | − | D | − | V | − | H | − | T | − | L |
| DCLS | − | D25.5 | − | V12.5 | − | H33.5 | − | T10.7 | − | L40.2 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]中逃がし
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | Dh7 0.5mm単位 | VH7 0.5mm単位 | H 0.5mm単位 | T 0.1mm単位 | L 0.1mm単位 | ￥基準単価 L寸公差 −0.1〜0 | ￥基準単価 L寸公差 0〜＋0.1 | ||||
| DCLB | DCLM | DCLS | MCLB | MCLM | MCLS | ||||||
| L寸公差 0〜−0.1 DCLB DCLM DCLS L寸公差 ＋0.1〜0 MCLB MCLM MCLS | 5.0〜10.0 | 2.0〜8.0 (V≦D−2) | 7.0〜16.0 (D＋2≦H≦D＋6) | 1.0〜20.0 | 1.0〜 5.0 | 700 | 710 | 1,030 | 700 | 710 | 1,030 |
| 5.1〜10.0 | 740 | 750 | 1,050 | 740 | 750 | 1,050 | |||||
| 10.1〜25.0 | 840 | 860 | 1,210 | 840 | 860 | 1,210 | |||||
| 25.1〜40.0 | 1,080 | 1,210 | 1,490 | 1,080 | 1,210 | 1,490 | |||||
| 40.1〜50.0 | 1,210 | 1,320 | 1,630 | 1,210 | 1,320 | 1,630 | |||||
| 10.5〜20.0 | 2.0〜18.0 (V≦D−2) | 12.5〜26.0 (D＋2≦H≦D＋6) | 1.0〜 5.0 | 930 | 980 | 1,050 | 930 | 980 | 1,050 | ||
| 5.1〜10.0 | 970 | 1,080 | 1,290 | 970 | 1,080 | 1,290 | |||||
| 10.1〜25.0 | 1,230 | 1,290 | 1,370 | 1,230 | 1,290 | 1,370 | |||||
| 25.1〜40.0 | 1,580 | 1,680 | 1,790 | 1,580 | 1,680 | 1,790 | |||||
| 40.1〜50.0 | 1,860 | 1,980 | 2,180 | 1,860 | 1,980 | 2,180 | |||||
| 20.5〜30.0 | 2.0〜28.0 (V≦D−2) | 22.5〜40.0 (D＋2≦H≦D＋10) | 1.0〜20.0 | 1,250 | 1,300 | 1,680 | 1,250 | 1,300 | 1,680 | ||
| 20.1〜30.0 | 1,680 | 1,730 | 1,790 | 1,680 | 1,730 | 1,790 | |||||
| 30.1〜40.0 | 2,100 | 2,150 | 2,420 | 2,100 | 2,150 | 2,420 | |||||
| 40.1〜50.0 | 2,420 | 2,420 | 2,630 | 2,420 | 2,420 | 2,630 | |||||
| 30.5〜40.0 | 6.0〜36.0 (V≦D−4) | 32.5〜50.0 (D＋2≦H≦D＋10) | 1.0〜20.0 | 1,520 | 1,640 | 2,400 | 1,520 | 1,640 | 2,400 | ||
| 20.1〜30.0 | 2,100 | 2,150 | 2,450 | 2,100 | 2,150 | 2,450 | |||||
| 30.1〜40.0 | 2,630 | 2,940 | 3,260 | 2,630 | 2,940 | 3,260 | |||||
| 40.1〜50.0 | 3,050 | 3,570 | 3,990 | 3,050 | 3,570 | 3,990 | |||||
| 40.5〜50.0 | 10.0〜44.0 (V≦D−6) | 42.5〜60.0 (D＋2≦H≦D＋10) | 1.0〜20.0 | 1,930 | 2,090 | 2,920 | 1,930 | 2,090 | 2,920 | ||
| 20.1〜30.0 | 2,520 | 2,940 | 3,180 | 2,520 | 2,940 | 3,180 | |||||
| 30.1〜40.0 | 3,150 | 3,680 | 4,200 | 3,150 | 3,680 | 4,200 | |||||
| 40.1〜50.0 | 3,990 | 4,200 | 5,250 | 3,990 | 4,200 | 5,250 | |||||
| [ ! ]共通加工条件 ①L＋T≦V×8 ②V≧8かつL＋T≧V×4の場合、中逃がしがつきます。 | |||||||||||
[ ! ]中逃がし
型番リスト
表示件数
| 型番 |
|---|
商品担当おすすめ
段付スペーサのレビュー
物と物の間に
2
2.02016/12/25
他の人も記載されている通り『厚さ・長さ(mm)』がLなのかTなのか分かりにくい。自分は全長かと思い『L+Ｔ』の数字を入力...もっと読む
8人が参考にしています。
ちょっと選択しにくい
3
3.02016/07/11
選択型番で数値を入れて選ぼうとしたとき先に厚みをもとめられるががLなのかTなのか明確にするだけでわかりやすいと思う
商品...もっと読む
8人が参考にしています。
選定時に注意！ 厚さ,長さ"L"
2
2.02017/12/01
選定の際、厚さ,長さLは全長と認識してしまい、失敗してしまいました。
選定の際はご注意を
5人が参考にしています。
ベアリング用スペーサ 内輪用 『段付タイプ』として
4
4.02017/10/23
寸法VとDに公差があるので、合う軸径が少ない内径11のベアリングを片持ちローラーのように使用する際の内輪用スペーサとして...もっと読む
4人が参考にしています。
圧縮コイルバネの受けとして
5
5.02020/04/16
フランジ付きなのでバネ受として使用した
穴部にはシャフトを挿入して使いました
高硬度品があれば摺動用途で使用できるので尚...もっと読む
2人が参考にしています。
