ミスミ

チェーンカップリング

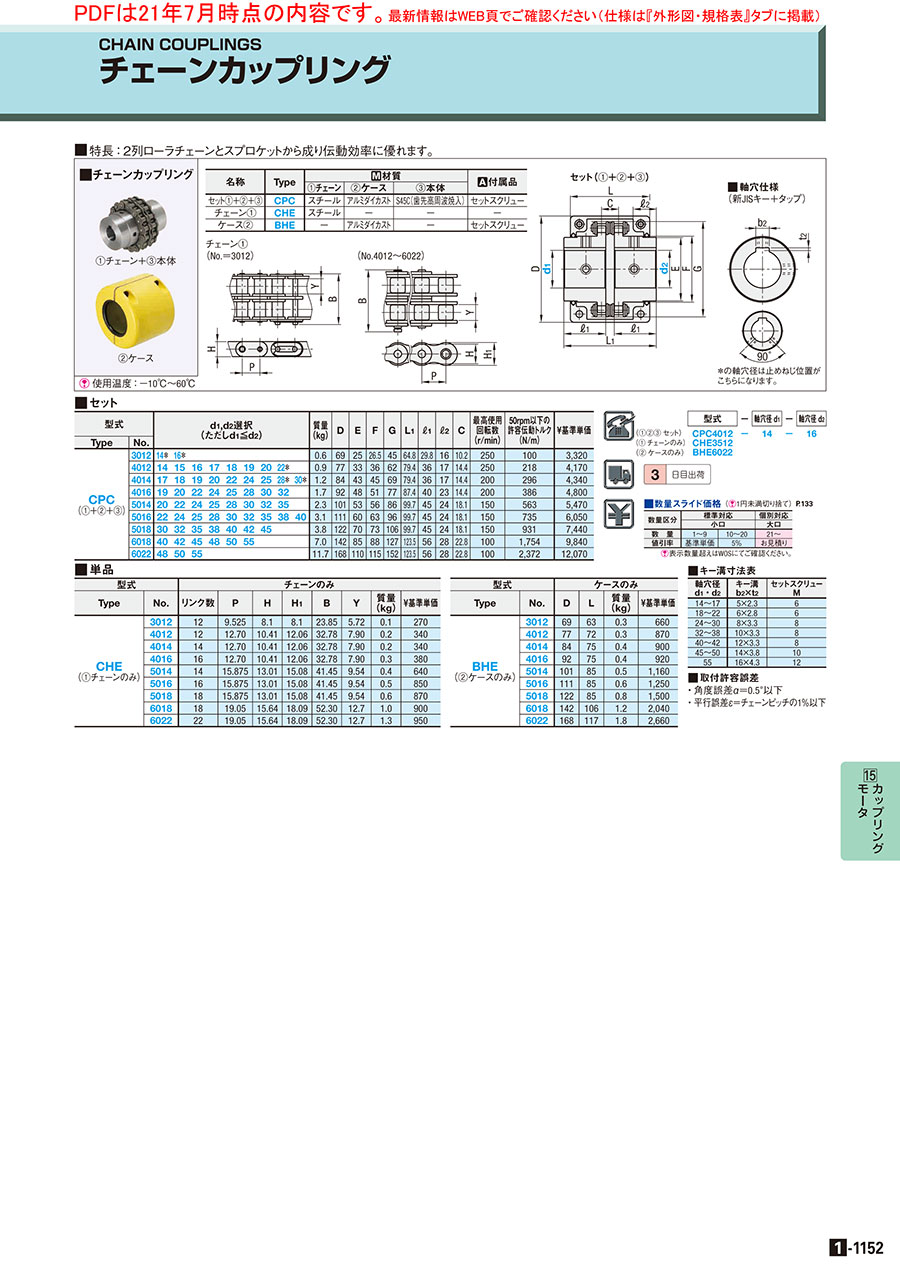

カタログ |P.1-1152

数量スライド割引

4.7

平均満足度4.7

この商品のレビューをみる（9件）

通常単価(税別): -

税込単価: -

2列ローラチェーンとスプロケットの構造で伝導効率に優れます。

詳細情報を確認する

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が27型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

チェーン①
（No.＝3012）（No.4012～6022）セット（①＋②＋③） ■軸穴仕様
（新JISキー＋タップ）＊の軸穴径は止めねじ位置が
こちらになります。

[ ! ]使用温度：－10℃～60℃
[ ! ]適用軸径の推奨はめあい公差はh7以下です。

名称	Type	[ M ]材質			[ A ]付属品
名称	Type	①チェーン	②ケース	③本体	[ A ]付属品
セット①＋②＋③	CPC	スチール	アルミダイカスト	S45C(歯先高周波焼入)	セットスクリュー
チェーン①	CHE	スチール	−	−	−
ケース②	BHE	−	アルミダイカスト	−	セットスクリュー

規格表

	型式	−	軸穴径d₁	−	軸穴径d₂
(①②③セット) (①チェーンのみ) (②ケースのみ)	CPC4012 CHE3512 BHE6022	−	14	−	16

■ セット
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		d₁,d₂選択		質量 (kg)	D	E	F	G	L₁	ℓ₁	ℓ₂	C	最高使用回転数 (r/min)	50rpm以下の許容伝動トルク (N/m)	￥基準単価
Type	No.	(ただしd₁≦d₂)	公差	質量 (kg)	D	E	F	G	L₁	ℓ₁	ℓ₂	C	最高使用回転数 (r/min)	50rpm以下の許容伝動トルク (N/m)	￥基準単価
CPC (①＋②＋③)	3012	14＊ 16＊	H7	0.6	69	25	26.5	45	64.8	29.8	16	10.2	250	100	3,490
	4012	14 15 16 17 18 19 20 22＊		0.9	77	33	36	62	79.4	36	17	14.4	250	218	4,380
	4014	17 18 19 20 22 24 25 28＊ 30＊		1.2	84	43	45	69	79.4	36	17	14.4	200	296	4,560
	4016	19 20 22 24 25 28 30 32		1.7	92	48	51	77	87.4	40	23	14.4	200	386	5,040
	5014	20 22 24 25 28 30 32 35		2.3	101	53	56	86	99.7	45	24	18.1	150	563	5,740
	5016	22 24 25 28 30 32 35 38 40		3.1	111	60	63	96	99.7	45	24	18.1	150	735	6,350
	5018	30 32 35 38 40 42 45		3.8	122	70	73	106	99.7	45	24	18.1	150	931	7,810
	6018	40 42 45 48 50 55		7.0	142	85	88	127	123.5	56	28	22.8	100	1,754	10,330
	6022	48 50 55		11.7	168	110	115	152	123.5	56	28	22.8	100	2,372	12,670

■ 単品

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		チェーンのみ
Type	No.	リンク数	P	H	H₁	B	Y	質量 (kg)	￥基準単価
CHE (①チェーンのみ)	3012	12	9.525	8.1	8.1	23.85	5.72	0.1	280
	4012	12	12.70	10.41	12.06	32.78	7.90	0.2	360
	4014	14	12.70	10.41	12.06	32.78	7.90	0.2	360
	4016	16	12.70	10.41	12.06	32.78	7.90	0.3	400
	5014	14	15.875	13.01	15.08	41.45	9.54	0.4	670
	5016	16	15.875	13.01	15.08	41.45	9.54	0.5	890
	5018	18	15.875	13.01	15.08	41.45	9.54	0.6	910
	6018	18	19.05	15.64	18.09	52.30	12.7	1.0	950
	6022	22	19.05	15.64	18.09	52.30	12.7	1.3	1,000

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ケースのみ
Type	No.	D	L	質量 (kg)	￥基準単価
BHE (②ケースのみ)	3012	69	63	0.3	690
	4012	77	72	0.3	910
	4014	84	75	0.4	950
	4016	92	75	0.4	970
	5014	101	85	0.5	1,220
	5016	111	85	0.6	1,310
	5018	122	85	0.8	1,580
	6018	142	106	1.2	2,140
	6022	168	117	1.8	2,790

■ キー溝寸法表

軸穴径 d₁・d₂	キー溝 b₂×t₂	セットスクリュー M
14〜17	5×2.3	6
18〜22	6×2.8	6
24〜30	8×3.3	8
32〜38	10×3.3	8
40〜42	12×3.3	8
45〜50	14×3.8	10
55	16×4.3	12

■ 取付許容誤差
・角度誤差α＝0.5°以下
・平行誤差ε＝チェーンピッチの1％以下

穴のはめあい公差表

基準寸法の区分（ｍｍ）		穴の公差域クラス（mm）


を超え	以下	H7
6	10	+0.015 0
10	18	+0.018 0
18	30	+0.021 0
30	50	+0.025 0
50	80	+0.030 0

※JISB0401より
※その他「はめあい」についてはこちらもご参照ください。

型番リスト

表示件数

型番

シリーズ

軸穴径 1 d1(またはd)

(φ)

軸穴径 2 d2(またはd)

(φ)

外径 D

(φ)

全長

(mm)

最高回転数範囲

(r/min)

特長

本体材質

最高回転数

(r/min)

使用温度

(℃)

No.(B寸)

(mm)

No.(リンク数)

対応No.

チェーンカップリング販売形態

RoHS?

最小発注数量

ケースのみ	-	-	-	-	-	-	[アルミニウム] アルミニウム	-	-	-	-	3012	ケースのみ	10	1個
ケースのみ	-	-	-	-	-	-	[アルミニウム] アルミニウム	-	-	-	-	4012	ケースのみ	10	1個
ケースのみ	-	-	-	-	-	-	[アルミニウム] アルミニウム	-	-	-	-	4014	ケースのみ	10	1個
ケースのみ	-	-	-	-	-	-	[アルミニウム] アルミニウム	-	-	-	-	4016	ケースのみ	10	1個
ケースのみ	-	-	-	-	-	-	[アルミニウム] アルミニウム	-	-	-	-	5014	ケースのみ	10	1個
ケースのみ	-	-	-	-	-	-	[アルミニウム] アルミニウム	-	-	-	-	5016	ケースのみ	10	1個
ケースのみ	-	-	-	-	-	-	[アルミニウム] アルミニウム	-	-	-	-	5018	ケースのみ	10	1個
ケースのみ	-	-	-	-	-	-	[アルミニウム] アルミニウム	-	-	-	-	6018	ケースのみ	10	1個
ケースのみ	-	-	-	-	-	-	[アルミニウム] アルミニウム	-	-	-	-	6022	ケースのみ	10	1個
チェーンのみ	-	-	-	-	-	-	[スチール] スチール	-	-	30(23.85)	12	3012	チェーンのみ	10	1個
チェーンのみ	-	-	-	-	-	-	[スチール] スチール	-	-	40(32.78)	12	4012	チェーンのみ	10	1個
チェーンのみ	-	-	-	-	-	-	[スチール] スチール	-	-	40(32.78)	14	4014	チェーンのみ	10	1個
チェーンのみ	-	-	-	-	-	-	[スチール] スチール	-	-	40(32.78)	16	4016	チェーンのみ	10	1個
チェーンのみ	-	-	-	-	-	-	[スチール] スチール	-	-	50(41.45)	14	5014	チェーンのみ	10	1個
チェーンのみ	-	-	-	-	-	-	[スチール] スチール	-	-	50(41.45)	16	5016	チェーンのみ	10	1個
チェーンのみ	-	-	-	-	-	-	[スチール] スチール	-	-	50(41.45)	18	5018	チェーンのみ	10	1個
チェーンのみ	-	-	-	-	-	-	[スチール] スチール	-	-	60(52.30)	18	6018	チェーンのみ	10	1個
チェーンのみ	-	-	-	-	-	-	[スチール] スチール	-	-	60(52.30)	22	6022	チェーンのみ	10	1個
セット品	14 ～ 16	14 ～ 16	69	64.8	100～300	高トルク	[スチール] S45C(歯先高周波焼入)	250	-10～60	-	-	3012	セット品	10	1個
セット品	14 ～ 22	14 ～ 22	77	79.4	100～300	高トルク	[スチール] S45C(歯先高周波焼入)	250	-10～60	-	-	4012	セット品	10	1個
セット品	17 ～ 30	17 ～ 30	84	79.4	100～300	高トルク	[スチール] S45C(歯先高周波焼入)	200	-10～60	-	-	4014	セット品	10	1個
セット品	19 ～ 32	19 ～ 32	92	87.4	100～300	高トルク	[スチール] S45C(歯先高周波焼入)	200	-10～60	-	-	4016	セット品	10	1個
セット品	20 ～ 35	20 ～ 35	101	99.7	100～300	高トルク	[スチール] S45C(歯先高周波焼入)	150	-10～60	-	-	5014	セット品	10	1個
セット品	22 ～ 40	22 ～ 40	111	99.7	100～300	高トルク	[スチール] S45C(歯先高周波焼入)	150	-10～60	-	-	5016	セット品	10	1個
セット品	30 ～ 45	30 ～ 45	122	99.7	100～300	高トルク	[スチール] S45C(歯先高周波焼入)	150	-10～60	-	-	5018	セット品	10	1個
セット品	40 ～ 55	40 ～ 55	142	123.5	100～300	高トルク	[スチール] S45C(歯先高周波焼入)	100	-10～60	-	-	6018	セット品	10	1個
セット品	48 ～ 55	48 ～ 55	168	123.5	100～300	高トルク	[スチール] S45C(歯先高周波焼入)	100	-10～60	-	-	6022	セット品	10	1個

通常単価(税別) (税込単価)	通常出荷日

760円 ( 836円 )	3日目
1,010円 ( 1,111円 )	3日目
1,050円 ( 1,155円 )	3日目
1,070円 ( 1,177円 )	3日目
1,340円 ( 1,474円 )	3日目
1,450円 ( 1,595円 )	3日目
1,740円 ( 1,914円 )	3日目
2,360円 ( 2,596円 )	3日目
3,080円 ( 3,388円 )	3日目
300円 ( 330円 )	3日目
400円 ( 440円 )	3日目
400円 ( 440円 )	3日目
440円 ( 484円 )	3日目
740円 ( 814円 )	3日目
980円 ( 1,078円 )	3日目
1,010円 ( 1,111円 )	3日目
1,050円 ( 1,155円 )	3日目
1,100円 ( 1,210円 )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

2列ローラチェーンとスプロケットの構造で伝導効率に優れます。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応		個別対応
数量区分	小口		大口
数　量	1〜9	10〜20	21～
値引率	基準単価	5％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

日目出荷

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
