ミスミ

ローレットつまみノブ　先端ＳＲ形状タイプ

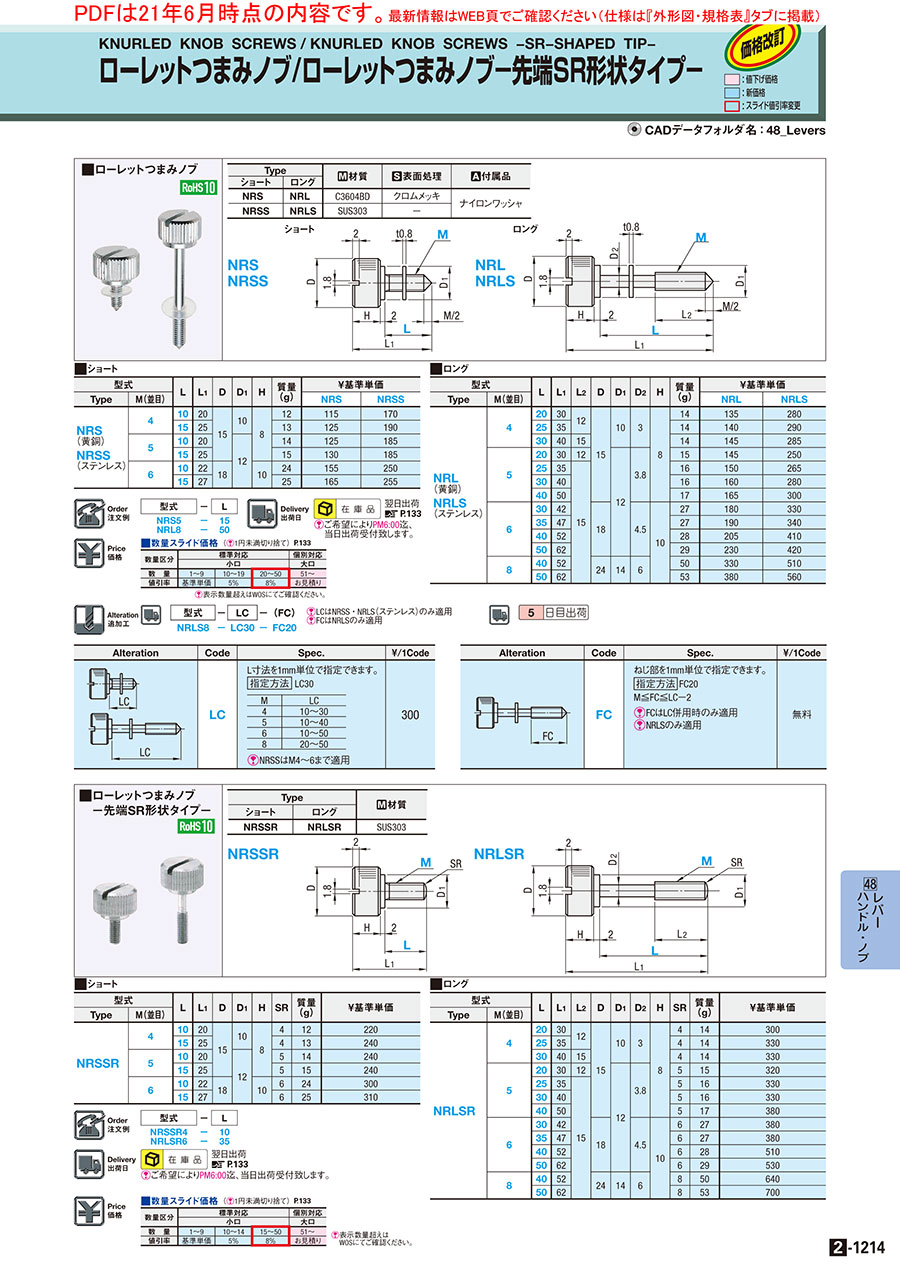

カタログ |P.2-1214

規格変更
納期短縮
当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（12件）

通常単価(税別): 277円～882円

税込単価: 305円～970円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ローレットつまみノブ

4.8

通常価格(税別)： 145円 (税込価格：160円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

ローレットノブ

4.6

通常価格(税別)： 190円 (税込価格：209円)

通常出荷日：在庫品1日目

丸形のローレットつまみノブで、おねじ先端はSR形状タイプです。ねじ長さは選択可...

詳細情報を確認する

環境対応
RoHS対応（10物質）
本体種類
円形
円形種類
標準
取付部の種類
おねじ
本体材質
SUS303
詳細材質
SUS303
側面部加工
ローレット
おねじ先端加工
先端SR形状タイプ
本体表面処理
なし

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が19型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

NRSSR

NRLSR

Type		[ M ]材質
ショート	ロング	[ M ]材質
NRSSR	NRLSR	SUS303

規格表

型式	−	L
NRSSR4 NRLSR6	− −	10 35

■ショートタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	L₁	D	D₁	H	SR	質量 (g)	￥基準単価
Type	M(並目)
NRSSR	4	10	20	15	10	8	4	12	231
		15	25				4	13	252
	5	10	20		12		5	14	252
		15	25				5	15	252
	6	10	22	18		10	6	24	315
		15	27				6	25	326

■ロングタイプ
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		L	L₁	L₂	D	D₁	D₂	H	SR	質量 (g)	￥基準単価
Type	M(並目)
NRLSR	4	20	30	12	15	10	3	8	4	14	315
		25	35						4	14	347
		30	40	15					4	14	347
	5	20	30	12		12	3.8		5	15	336
		25	35	15					5	16	347
		30	40						5	16	347
		40	50						5	17	399
	6	30	42		18		4.5	10	6	27	399
		35	47						6	27	399
		40	52						6	28	536
		50	62						6	29	557
	8	40	52		24	14	6		8	50	672
		50	62						8	53	735

型番リスト

表示件数

型番

取付部呼び径 M

取付部長さ

(mm)

ノブ部外径【範囲選択】

(mm)

ノブ部外径

(mm)

本体高さ

(mm)

RoHS?

最小発注数量

M4	20	～20	15	10	10	1個
M4	25	～20	15	10	10	1個
M4	30	～20	15	10	10	1個
M5	20	～20	15	10	10	1個
M5	25	～20	15	10	10	1個
M5	30	～20	15	10	10	1個
M5	40	～20	15	10	10	1個
M6	30	～20	18	12	10	1個
M6	35	～20	18	12	10	1個
M6	40	～20	18	12	10	1個
M6	50	～20	18	12	10	1個
M8	40	20.1～30	24	14	10	1個
M8	50	20.1～30	24	14	10	1個
M4	10	～20	15	10	10	1個
M4	15	～20	15	10	10	1個
M5	10	～20	15	10	10	1個
M5	15	～20	15	10	10	1個
M6	10	～20	18	12	10	1個
M6	15	～20	18	12	10	1個

通常単価(税別) (税込単価)	通常出荷日	クリーン洗浄・梱包済みでお届けしますクリーン洗浄品とは

378円 ( 416円 )	在庫品1日目当日出荷可能	SL-NRLSR4-20
416円 ( 458円 )	在庫品1日目当日出荷可能	SL-NRLSR4-25
416円 ( 458円 )	在庫品1日目当日出荷可能	SL-NRLSR4-30
403円 ( 443円 )	在庫品1日目当日出荷可能	SL-NRLSR5-20
416円 ( 458円 )	在庫品1日目当日出荷可能	SL-NRLSR5-25
416円 ( 458円 )	在庫品1日目当日出荷可能	SL-NRLSR5-30
479円 ( 527円 )	在庫品1日目当日出荷可能	SL-NRLSR5-40
479円 ( 527円 )	在庫品1日目当日出荷可能	SL-NRLSR6-30
479円 ( 527円 )	在庫品1日目当日出荷可能	SL-NRLSR6-35
643円 ( 707円 )	在庫品1日目当日出荷可能	SL-NRLSR6-40
668円 ( 735円 )	在庫品1日目当日出荷可能	SL-NRLSR6-50
806円 ( 887円 )	在庫品1日目当日出荷可能	SL-NRLSR8-40
882円 ( 970円 )	在庫品1日目当日出荷可能	SL-NRLSR8-50
277円 ( 305円 )	在庫品1日目当日出荷可能	SL-NRSSR4-10
302円 ( 332円 )	在庫品1日目当日出荷可能	SL-NRSSR4-15
302円 ( 332円 )	在庫品1日目当日出荷可能	SL-NRSSR5-10
302円 ( 332円 )	在庫品1日目当日出荷可能	SL-NRSSR5-15
378円 ( 416円 )	在庫品1日目当日出荷可能	SL-NRSSR6-10
391円 ( 430円 )	在庫品1日目当日出荷可能	SL-NRSSR6-15

基本情報

丸形のローレットつまみノブで、おねじ先端はSR形状タイプです。ねじ長さは選択可能です。

ご注意

ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
洗浄品はこちらからご選定いただけます。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口			大口
数量	1〜9	10〜14	15〜50	51～
値引率	基準単価	5％	8％	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
パッド付ローレットノブ
SUS303製で、ねじ先端にパッド付きのローレットノブです。先端にパッドがあることで、ワークを傷つけずに締め付け可能です。
ミスミ
段付ノブ　ローレットなしタイプ
SUS303製で、側面にローレットがなく、埃の発生要因を除去する段付ノブです。
ミスミ
座金組込ローレットノブ
側面部ローレット加工の段付きの座金組込ノブです。すでに座金が組み込まれているため、作業効率化が図れます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
