平型ハンドル

カタログ |P.2-1206

4.3

平均満足度4.3

この商品のレビューをみる（6件）

通常単価(税別): 794円～3,541円

税込単価: 873円～3,895円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

朝顔ハンドル

4.7

通常価格(税別)： 794円 (税込価格：873円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

スポークハンドル

4.5

通常価格(税別)： 1,223円 (税込価格：1,345円)

通常出荷日：在庫品1日目

材質FC200の平型のハンドルです。グリップは付属していないため、ご希望のグリ...

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
ハンドル種類
平型
ハンドル材質
FC200
グリップの有無
無
ハンドル表面処理
クロムメッキ

ご注意

一部型式で欠品により標準納期でのお取り扱いができません。代替品はこちらです。
ハンドル・グリップ・レバー・ノブの種類と特長についてはこちらご確認ください。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が99型番あります。

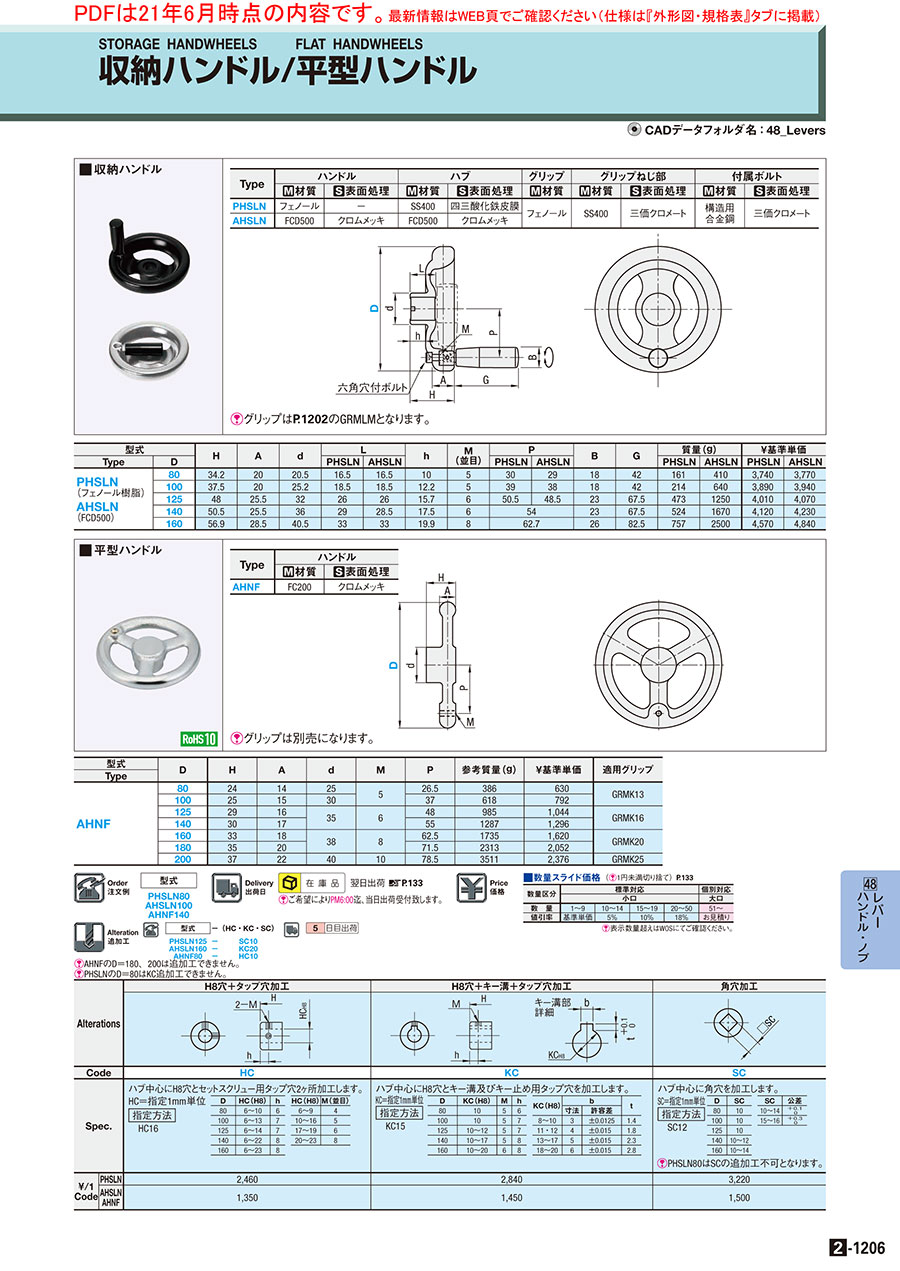

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

[ ! ]グリップは別売になります。

Type	ハンドル
Type	[ M ]材質	[ S ]表面処理
AHNF	FC200	クロムメッキ

規格表

型式

AHNF140

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式	D	H	A	d	M (並目)	P	参考質量(g)	￥基準単価	適用グリップ
Type	D	H	A	d	M (並目)	P	参考質量(g)	￥基準単価	適用グリップ
AHNF	80	24	14	25	5	26.5	386	662	GRMK13
	100	25	15	30	5	37	618	832	GRMK13
	125	29	16	35	6	48	985	1,096	GRMK16
	140	30	17	35	6	55	1287	1,361	GRMK16
	160	33	18	38	8	62.5	1735	1,701	GRMK20
	180	35	20	38	8	71.5	2313	2,155	GRMK20
	200	37	22	40	10	78.5	3511	2,495	GRMK25

追加工

型式	−	(HC・KC・SC)		5	日目出荷
AHNF80	−	HC10

[ ! ]AHNFのD＝180、200は追加工できません。	[ ! ]タップ穴に止めねじは付属しません。止めねじはこちら。
[ ! ]PHSLNのD＝80はKC追加工できません。	[ ! ]キー溝にキーは付属しません。平行キーはこちら。

Alterations

H8穴＋タップ穴加工

H8穴＋キー溝＋タップ穴加工

角穴加工

Code

Spec.

ハブ中心にH8穴とセットスクリュー用タップ穴2ヶ所加工します。

ハブ中心にH8穴とキー溝及びキー止め用タップ穴を加工します。

ハブ中心に角穴(貫通)を加工します。

HC＝指定1mm単位
指定方法
　HC16

D	HC (H8)	h	HC (H8)	M (並目)
80	6～10	6	6～9	4
100	6～13	7	10～16	5
125	6～14	7	17～19	6
140	6～22	8	20～23	8
160	6～23	8

KC＝指定1mm単位
指定方法
　KC15

D	KC (H8)	M	h	KC (H8)	b		t
80	10	5	6	KC (H8)	寸法	許容差	t
100	10	5	7	8～10	3	±0.0125	1.4
125	10～12	5	7	11・12	4	±0.015	1.8
140	10～17	5	8	13～17	5	±0.015	2.3
160	10～20	6	8	18～20	6	±0.015	2.8

SC＝指定1mm単位
指定方法
　SC12

D	SC	SC	公差
80	10	10～14	＋0.1 0
100	10	15～16	＋0.3 0
125	10
140	10～12
160	10～14

[ ! ]PHSLN80はSCの追加工不可となります。

￥/1Code

PHSLN

2,460

2,840

3,220

AHSLN
AHNF

1,350

1,450

1,500
