【手動ユニット】回転テーブル

カタログ |P.1-2174

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 18,800円～46,100円

税込単価: 20,680円～50,710円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【簡易調整】角度調整ユニット

通常価格(税別)： 4,820円 (税込価格：5,302円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

【簡易調整】チルト調整ユニット

通常価格(税別)： 26,750円 (税込価格：29,425円)

通常出荷日：5 日目

プランジャによる３０度ごとの簡易位置決めが可能な、手動インデックステーブルです...

詳細情報を確認する

テーブル材質
S45C
テーブル表面処理
無電解ニッケルメッキ

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が3型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

KUS

指示無き寸法公差

寸法区分		公差 (㎜)
を超え	以下	公差 (㎜)
0.5	3	±0.1
3	6	±0.1
6	30	±0.2
30	120	±0.3
120	400	±0.5

[ ! ]JIS B0405 ｍ級(中級)に準拠。

[ ! ]KUS50は透過穴Cは開いていません。
[ ! ]ハンドルは同梱されていますが、取付けされていません。（未取付け）

	材質	表面処理
本体	S45C	無電解ニッケルメッキ
ハンドル	SUS304	―
ローレットノブ	SUM24L	バフ研磨クロムメッキ

規格表

型式

KUS100

型式		ステージ面 (mm)								ベース (mm)							ハンドル (mm)			ローレットノブ (mm)
型式		ステージ面 (mm)								ベース (mm)							ハンドル (mm)			ローレットノブ (mm)
Type	No.	A	W	W1	W2	W3	W4	m	C	M	ℓ	H	H1	H2	H3	H4	B	E	単品型番	Ｎ	ｂ	単品型番
KUS	50	φ48	50	40	27	18	9	M4	−	M5	6	34	28	22	13	5	44	φ10	GRMSN5	11.5	φ12	NOBA3-6-12
	100	φ98	100	85	60	44	28	M4	φ25	M6	8	45	38	32	20	10	56	φ13	GRMSN6	10.5	φ16	NOBA4-16-11
	200	φ198	200	175	124	94	64	M5	φ70	M8	10	70	61	52.5	32	12	80	φ20	GRMSN10	14.5	φ30	NOBA8-16-30

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		ステージ面 (mm)	割出し数	割出し角度	耐荷重 N｛kgf｝	割出し可能荷重(参考値) N｛kgf｝	移動精度			自重 (kg)	￥基準単価 1〜2台
Type	No.						偏心量(mm)	平行度(mm)	面振れ(mm)
KUS	50	φ48	12	30°±1°	980｛100｝	98｛10｝	0.1	0.2	0.1	0.34	18,800
	100	φ98			1470｛150｝	196｛20｝				1.64	26,040
	200	φ198			1960｛200｝	294｛30｝				8.70	46,100

[ ! ]プランジャによる30度ごとの簡易位置決めが可能な、360°回転可の（回転方向自在）手動インデックステーブルです。

・ハンドルで回転させると30度ごとにカチッとプランジャーで簡易位置決めされます。再度ハンドルを回せば簡易位置決めが外れます。
・ロックはローレットノブ（クランプ）を締め込むことにより固定されます。

[ ! ]30度ごとのプランジャによる簡易位置決めによらず、任意の位置でもローレットノブ（クランプ）により固定可能です。

[ ! ]プランジャ機構のデータはご用意がございません。
[ ! ]割出し可能荷重を超えるとプランジャによる割出しはできなくなりますが、耐荷重範囲内でご使用いただけます。
[ ! ]回転部は、すりあわせ式の商品です。ベアリング等の回転機構は内蔵されておりません。
[ ! ]モーメント荷重を受ける使用には対応しておりません。またモーメント荷重に関するデータのご用意もございません。

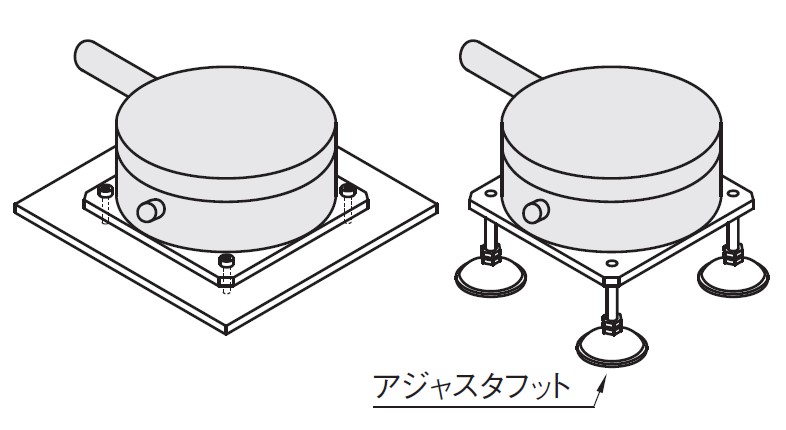

使用例

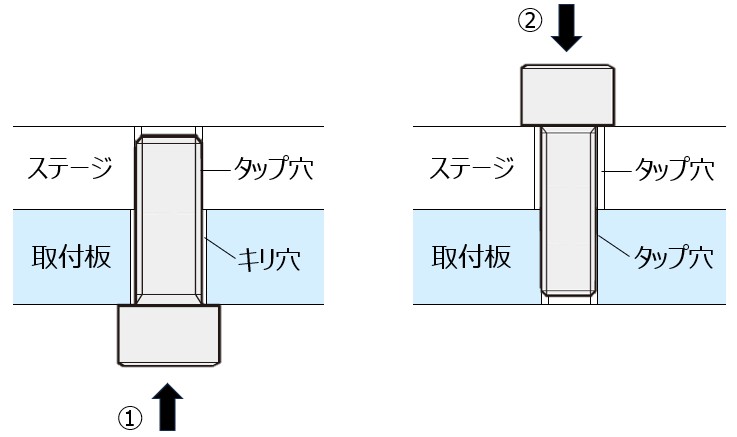

・回転テーブルの取付姿勢について
　右図のような取付には注意が必要です。

No.	天地逆転使用 (耐荷重　N {kgf})参考値	側面垂直使用 (耐荷重　N {kgf})参考値
50	〇 98　{10}	〇 32　{3.3}
100	△	〇 65 (6.6)
200	△	△

〇：荷重やモーメントに制限はありますが、使用は可能です。
△：使い方により性能が著しく損なわれる可能性があり、保証対象外です。
　（耐荷重のデータはございません）
[ ! ]記載数値は参考値です。また側面や天地逆転の使用方法では
通常より性能が著しく損なわれる可能性もございます。
[ ! ]荷重によっては落下の可能性がありますので、十分ご注意ください。

・側面垂直使用

・天地逆転使用

使用例

型番リスト

表示件数

型番

KUS50

KUS100

KUS200

耐荷重（範囲）

(N)

テーブルサイズ(長さ) L

(mm)

テーブルサイズ(幅) W

(mm)

No.

ステージ面

(φ)

RoHS?

最小発注数量

50.1～100	50	50	50	48	10	1個
100.1～	100	100	100	98	10	1個
100.1～	200	200	200	198	10	1個

通常単価(税別) (税込単価)	通常出荷日

18,800円 ( 20,680円 )	16日目
26,040円 ( 28,644円 )	16日目
46,100円 ( 50,710円 )	16日目

基本情報

プランジャによる３０度ごとの簡易位置決めが可能な、手動インデックステーブルです。New!!! FAカメラ位置調整　特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。

ご注意

当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

日目出荷

[ ! ]同型式3台以上の場合、納期のお見積りをさせて頂きます。

■数量別出荷日

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～2	3～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
