手動ユニット 昇降タイプ ポジション・インジケーター付
- 通常単価(税別)
- -
- 税込単価
- -
上下移動に適した簡易位置決め昇降ユニットです。ポジション・インジケーターによる簡易調整が可能です。新商...
詳細を確認- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

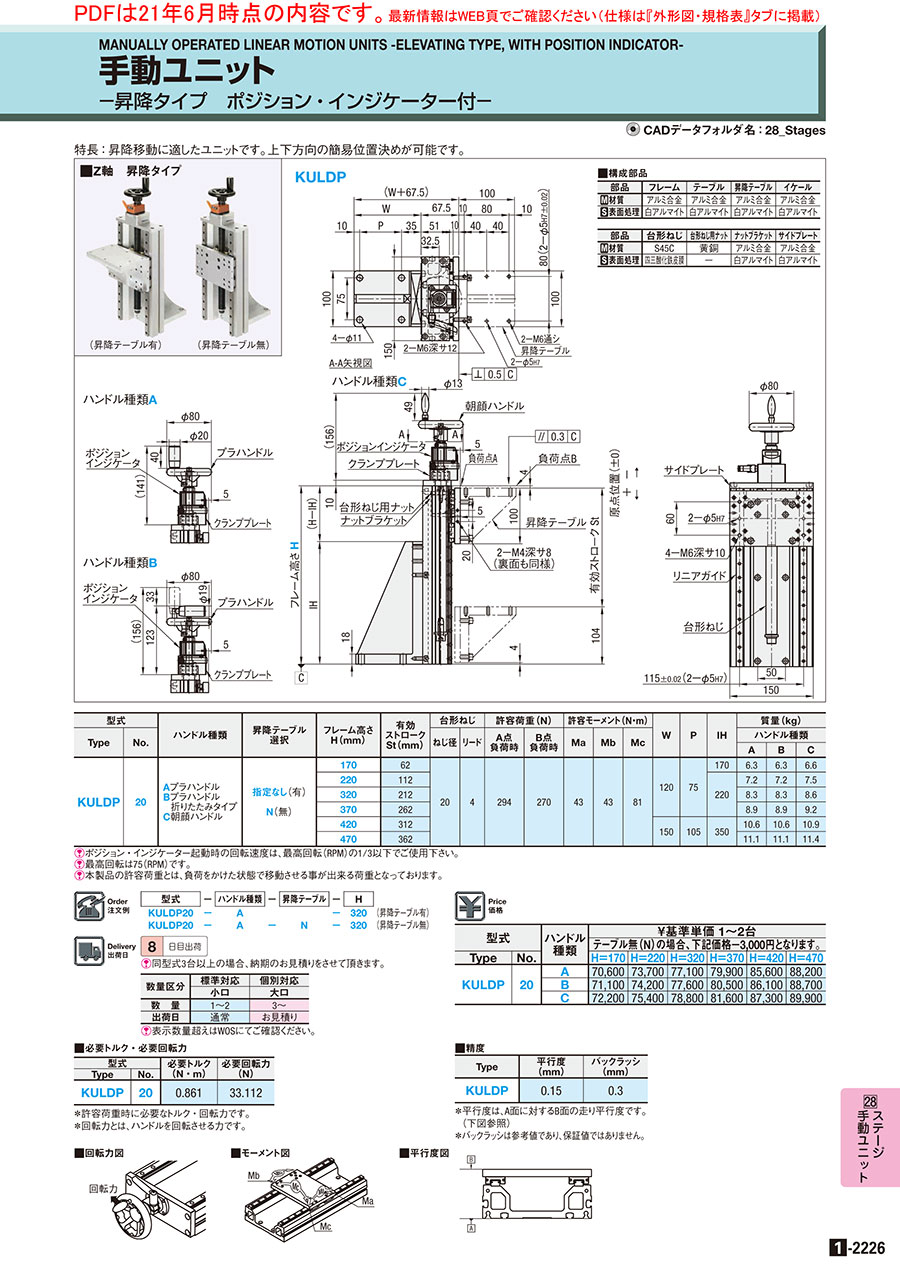

外形図・規格表
◆パラメトリック版手動ユニットのご紹介◆（オプションを選択するだけで簡単に選定出来るユニット商品です）
組み合わせによって従来品よりお安くご購入が可能となっております。詳細はバナーをクリック↓
外形図
KULDP | ハンドル種類A |
ハンドル種類B |
| 部品 | フレーム | テーブル | 昇降テーブル | イケール |
| 材質 | アルミ合金 | アルミ合金 | アルミ合金 | アルミ合金 |
| 表面処理 | 白アルマイト | 白アルマイト | 白アルマイト | 白アルマイト |
| 部品 | 台形ねじ | 台形ねじ用ナット | ナットブラケット | サイドプレート |
| 材質 | S45C | 黄銅 | アルミ合金 | アルミ合金 |
| 表面処理 | 四三酸化鉄皮膜 | − | 白アルマイト | 白アルマイト |
規格表
| 型式 | − | ハンドル種類 | − | 昇降テーブル | − | H | |
| KULDP20 | − | A | − | 320 | (昇降テーブル有) | ||
| KULDP20 | − | A | − | N | − | 320 | (昇降テーブル無) |
| 型式 | ハンドル種類 | 昇降テーブル 選択 | フレーム高さ H(mm) | 有効 ストローク St(mm) | ハンドル 1回転での テーブル 移動量 | 台形ねじ | 許容荷重(N) | 許容モーメント(N・m) | W | P | IH | 質量(kg) | |||||||
| Type | No. | ねじ径 | リード | A点 負荷時 | B点 負荷時 | Ma | Mb | Mc | ハンドル種類 | ||||||||||
| A | B | C | |||||||||||||||||
| KULDP | 20 | Aプラハンドル Bプラハンドル 折りたたみタイプ C朝顔ハンドル | 指定なし(有) N(無) | 170 | 62 | 4 | 20 | 4 | 294 | 270 | 43 | 43 | 81 | 120 | 75 | 170 | 6.3 | 6.3 | 6.6 |
| 220 | 112 | 220 | 7.2 | 7.2 | 7.5 | ||||||||||||||
| 320 | 212 | 8.3 | 8.3 | 8.6 | |||||||||||||||
| 370 | 262 | 8.9 | 8.9 | 9.2 | |||||||||||||||
| 420 | 312 | 150 | 105 | 350 | 10.6 | 10.6 | 10.9 | ||||||||||||
| 470 | 362 | 11.1 | 11.1 | 11.4 | |||||||||||||||
[ ! ]許容荷重範囲内の場合、ハンドルから手を放しても自重落下しません。
[ ! ]ポジションインジケーターにゼロセット機能はありません。
[ ! ]最高回転は75(RPM)です。
[ ! ]ポジション・インジケーター起動時の回転速度は、最高回転（RPM）の1/3以下でご使用下さい。
[ ! ]標準品で指定できない仕様・寸法をご希望の場合は、下記「カタログ規格外品サービス」 にて製作可否を含めたお見積もりをお願いします。
| Type | 平行度 （mm） | バックラッシ （mm） |
| KULDP | 0.15 | 0.3 |
[ ! ]バックラッシは参考値であり、保証値ではありません。
| 型式 | 必要トルク （N・m） | 必要回転力 （N） | |
| Type | No. | ||
| KULDP | 20 | 0.861 | 33.112 |
[ ! ]回転力とは、ハンドルを回転させる力です。（下図参照）
■平行度図 | ■モーメント図 | ■回転力図 |
関連リンク
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
※どちらのサービスもご利用には会員登録・ログインが必要です。
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
- ( - ) | 8日目 |
詳細情報
基本情報
上下移動に適した簡易位置決め昇降ユニットです。ポジション・インジケーターによる簡易調整が可能です。新商品のご案内 (本ページ商品のリニューアル版)新商品パラメトリックユニット版手動ユニットは、
本ページ商品より性能はそのままに最大8,830円お得になった商品です。
どなたでも簡単に選定できるサイトを構築しており、完成イメージを見ながら寸法・オプションを選択するだけで選定が完結します。
■新商品はこちらお安くなった新商品 購入ページ
New!!! FAカメラ位置調整 特設ページリリースのお知らせ『実験用』から『量産機』まで、幅広い用途で役立つ商品や事例をご紹介しています。
ダウンロード可能な3D CADや部品表を使って、設計時間の短縮にお役立てください。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ハンドル 種類 | ￥基準単価 1〜2台 | ||||||
| テーブル無(N)の場合、下記価格−3,000円となります。 | ||||||||
| Type | No. | H＝170 | H＝220 | H＝320 | H＝370 | H＝420 | H＝470 | |
| KULDP | 20 | A | 74,130 | 77,390 | 80,960 | 83,900 | 89,880 | 92,610 |
| B | 74,660 | 77,910 | 81,480 | 84,530 | 90,410 | 93,140 | ||
| C | 75,810 | 79,170 | 82,740 | 85,680 | 91,670 | 94,400 | ||
