未確定：候補が5型番あります。
内径 d(φ)
~mm- 3
- 4
- 6
外径 D(φ)
~mm- 12
- 14
- 16
基本定格荷重 Cr(動)(N)
~mm- 542
- 650
タイプ
~mmCAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
ステンレス溝付ベアリング U溝
- 通常単価(税別)
- 880円～980円
- 税込単価
- 968円～1,078円
ベアリングの外輪に直接溝加工を行っているため、外径を小さくすることができます。
詳細情報を確認する- 環境対応
- RoHS対応（10物質）
- 特性・用途
- 耐食性・耐薬品 / 導電性・帯電防止
- 軌道輪形状
- 玉
- シールド素材・形状
- 両シールド形
- 幅 B(または T) (mm)
- 4
- 内外輪材質
- SUS440C相当
- 外輪タイプ
- 溝付
- 精度(JIS)
- 等級0
- 転動体材質
- SUS440C相当
- 軌道輪列数
- 単列
- サイズ規格
- メートル系
- シール部構造
- 両シールド形
- 材質証明書
- 対象外
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が5型番あります。

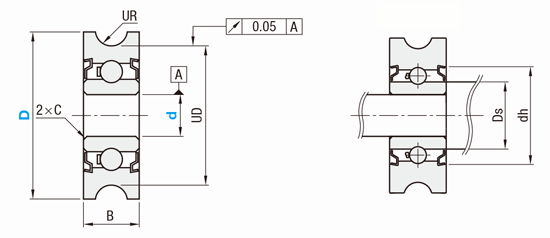

外形図・規格表
SZU
（取付関係図）
精度等級 JIS B 1514 0級
[ M ]材質 SUS440C相当
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]kgf＝N×0.101972
規格表
| 型式 | − | D |
| SZU3 | − | 12 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | D | B | UD | UR (溝半径) | C 面取り | 基本定格荷重 | 取付関係寸法 | 重量 (g) (参考) | ￥基準単価 | |||
| Type | d | Cr(動) N | Co(静) N | Ds (min) | dh (max) | |||||||
| SZU | 3 | 12 | 4 | 10 | 1.15 | -0.25 | 542 | 186 | 4.5 | 7.5 | 1.2 | 880 |
| 3 | 14 | 12 | 1.8 | |||||||||
| 4 | 12 | 10 | 5.5 | 1.1 | 920 | |||||||
| 4 | 14 | 12 | 1.8 | |||||||||
| 6 | 16 | 14 | 650 | 263 | 7.5 | 10 | 2.1 | 980 | ||||
詳細情報
基本情報
ベアリングの外輪に直接溝加工を行っているため、外径を小さくすることができます。
ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
価格表
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
[ ! ]表示数量超えはWOSにてご確認ください。
| 数量区分 | 標準対応 | 個別対応 | ||
| 小口 | 大口 | |||
| 数 量 | 1～9 | 10～20 | 21～30 | 31～ |
| 値引率 | 基準単価 | 5% | 10% | お見積り |
概要・仕様
使用例
商品担当おすすめ
ステンレス溝付ベアリング U溝のレビュー
トーンアームのインサイドフォースキャンセラー糸用滑車
5
5.02021/08/21
レコードの音が良くなった。トーンアーム移動に伴いインサイドフォースキャンセラーの錘も、糸を介して移動する。錘が移動する時...もっと読む
1人が参考にしています。
製品
3
3.02022/10/26
この商品は自社の製品に使用しました。製品の機能としては悪くはないのですが、溝が浅いのが気になりました。溝の深さがもう少し...もっと読む
0人が参考にしています。
自作した機械の軸受けに
5
5.02019/10/02
食品製造業をしており、下請けでキャラクターシールを入れる機械を自作したのでその軸受けに使用しています。食品関係なので材質...もっと読む
0人が参考にしています。
