８シリーズ（溝幅１０ｍｍ）－１列溝用－片リブブラケット

８シリーズ（溝幅１０ｍｍ）－１列溝用－片リブブラケット

ご注意

  • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
  • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

ミスミユニット事例

1枚吸着ハンド

【ご利用無料】
アルミフレーム筐体
設計ソフト

【ディージット】
探しまわる購買は
もうおしまい

アルミフレーム筐体設計ソフト
MISUMI FRAMES

5秒で見積もり最短5日目出荷
FRAMESの組立見積機能

未確定：候補が16型番あります。
数量：

外形図・規格表

外形図

HBLFSL8
[ ! ]ブラケットの直角度は、直角度公差表をご確認下さい。
[ M ]材質： ADC12　[ S ]表面処理：無し

規格表

型式
HBLFSL8
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
[ ! ]ブラケットにボルト、ナットは付属しておりません。
適合するボルト・ナットは下記表にてご確認ください。
ボルト、ナットセット購入ご希望の場合は絞り込み条件［付属品］からご選択ください。　
仕様の詳細は追加工「適用ボルトとナットをセット」にて各製品リンクよりご確認ください（単品購入可能）。
型式質量適合ボルト・Tナット許容荷重￥基準単価￥スライド単価
(g)ボルト個数Tナット個数(N)1〜99コ100〜200
HBLFSL846CBM8−202HNTT8−8220588884

追加工

型式−(C・SET・SST・SEU・SSU・SEP・SSP・SEC)
HBLFSL8
HBLFSL8		−
−		SET
C－SET
AlterationsCodeSpec.適用ブラケット￥/1Code
カバー取付け
穴追加工		Cブラケットに、カバー取付用両面M5タップ穴を追加できます。
型式例：HBLFSL8-C
(取付け用ネジこちら HCBM)
HBLFSNF832
HBLFSN8
HBLFSNB843
HBLFSNM832
CHBLFSN848
HBLFS832
HBLFSB843
HBLFSL832
HBLFSNK8
HBLFSNE8
HBLFSR8
HBLFSNT843
AlterationsCodeSpec.適用ブラケット￥/1Code
適用
ボルト・ナット
をセット		SET
SST
(ステンレス)
SEU
(先入れバネナット)
SSU
(先入れバネナット)
(ステンレス)
SEP
(後入れバネナット)
SSP
(後入れバネナット)
(ステンレス
SEC
(座金組込ボルト・ナット)		ブラケットをフレームに取付ける適用ボルト・ナットをセットにします。
(ブラケット価格に加算します)

(例)HBLFSL8指定時
 ボルトナット
Code型式個数型式個数
SETCBM8－202HNTT8－82
SSTSCB8－20HNTTSN8－8
SEUCBM8－20HNTU8－8
SSUSCB8－20SHNTU8－8
SEPCBM8－20HNTP8－8
SSPSCB8－20SHNTP8－8
SECHCBST8－24HNTT8－8

[ ! ]HBLFSL8以外をご指定の際はそれぞれの適合ボルト・ナットをご確認ください。

−SETSSTSEUSSUSEPSSPSEC
HBLFSNF8119128147215147170192
HBLFSN8
HBLFSNB8145−173−173−−
HBLFSNM8122128150215150170195
CHBLFSN8119147147192
HBLFS8
HBLFSB8145−173−173−−
HBLFSL8119128147215147170192
HBLFSNK8
HBLFSNE8
HBLFSR8
HBLFSNT8122150150−
[ ! ]黒アルマイト・カチオン電着(黒)ブラケットのボルトはこちらのHCBMTB(三価クロメート黒)になります。
[ ! ]黒アルマイト・カチオン電着(黒)ブラケット以外で−SET,−SEU,−SEP指定時は、付属ボルトがRoHS非対応品となります。

■適応ボルト・ナットセット詳細（単品購入可能です）

追加工型式ボルトナット
型式材質タイプ型式材質ストッパ
SETCBM8-20鉄先入れHNTT8-8鉄無し
SSTSCB8-20ステンレス先入れHNTTSN8-8ステンレス無し
SEUCBM8-20鉄先入れHNTU8-8鉄有り
SSUSCB8-20ステンレス先入れSHNTU8-8ステンレス有り
SEPCBM8-20鉄後入れHNTP8-8鉄有り
SSPSCB8-20ステンレス後入れSHNTP8-8ステンレス有り
SECHCBST8-24鉄（座金付き）先入れHNTT8-8鉄無し

使用例

特長：フレーム溝にはまる突起がついたタイプです。
突起は締結作業時の回り止めとなるため、作業性に優れます。
・リブ（側面）が片側のみで六角レンチを回しやすいタイプです。
８シリーズ（溝幅１０ｍｍ）－１列溝用－片リブブラケット 関連画像1_使用例

[ ! ]カバー板厚5mm、3mmの両方、フレーム面と合わせることができます。

技術情報

■直角度
ブラケットの直角度は、直角度公差表をご確認下さい。
■ブラケット許容荷重の考え方


８シリーズ（溝幅１０ｍｍ）－１列溝用－片リブブラケット 関連画像1_技術情報
左図のようにフレームを2本立て、その間にフレームを渡し、その下に2個ブラケットをとりつけた時の1個あたりの許容荷重を表しております。
ここでいう許容荷重は、ブラケットの全ての取付穴をボルトで固定して荷重をかけた際、ブラケットがその位置を保持できる（破断/すべりが発生しない）荷重を表しております。

類似商品

■突起付ブラケット

取付面に回り止め用の突起が付いております。

商品名片リブブラケット突起付反転
ブラケット		片側突起付
ブラケット		ナット止ブラケットカバー付ブラケット片面長穴ブラケット
製品写真

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像1_類似商品

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像2_類似商品

片面に突起がなく、プレートに接続可能

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像3_類似商品

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像4_類似商品

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像5_類似商品

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像6_類似商品

材質ADC12ADC12ADC12ADC12ADC12ADC12
特長リブ（側面）が片側のみで六角レンチを回しやすいタイプです。取付面に突起が付いており、取付時の位置決めが容易です。最もオーソドックスなタイプです。突起が片側のみに付いており、フレーム/プレートの接続時に有効です。長い突起がナット止となり、ナット位置の微調整が不要なタイプです。防塵用のカバーを装着したタイプです。内部に埃が溜まらず衛生面で優れます。片面が長穴となったタイプです。座金組込みボルト使用時もボルト頭が干渉しません。
代表型式本商品HBLFSNF8HBLFSNK8HBLFSR8HBLFSNT8HBLFSH8

関連商品

■8シリーズ

商品名アルミフレームブラインドジョイントフレームキャップ溝カバーナット
写真

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像1_関連商品

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像2_関連商品

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像3_関連商品

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像4_関連商品

8シリーズ（溝幅10mm）-1列溝用-片リブブラケット 関連画像5_関連商品

カタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報ページ詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連リンク

規格外品サービスへのご案内
特注お見積もりおよびご注文を承っております。
製作可否を含めたお見積もりとなるため、製作が不可能な場合もございます。予めご了承ください。

・寸法が記載されているポンチ絵、2DCAD図などを所持している場合は 「2D図面加工品」 へお見積もりをご依頼ください。
・標準品で取り扱いのないサイズ変更や追加工をご希望の場合は図面の有無を問わず「カタログ規格外品」へお見積もりをご依頼ください。
※お見積もりご回答までに3～5営業日（土日・祝日含まず）をいただいております。
規格外品サービスによくある質問
※上記FAQにて問題・疑問点が解決しない場合は規格外品ページ右上にある 「お問合せフォーム」 より問い合わせください。

型番リスト

表示件数
  • 1
    • 型番
    HBLFSL8
    HBLFSL8-C
    HBLFSL8-C-SEC
    HBLFSL8-C-SEP
    HBLFSL8-C-SET
    HBLFSL8-C-SEU
    HBLFSL8-C-SSP
    HBLFSL8-C-SST
    HBLFSL8-C-SSU
    HBLFSL8-SEC
    HBLFSL8-SEP
    HBLFSL8-SET
    HBLFSL8-SEU
    HBLFSL8-SSP
    HBLFSL8-SST
    HBLFSL8-SSU

    環境対応

    カバー取付け穴追加工

    付属品

    		RoHS?最小発注数量
    RoHS対応（10物質）
    無
    無
    10
    1個
    RoHS対応（10物質）
    C(カバー取付けタップ加工)
    無
    10
    1個
    RoHS対応（10物質）
    C(カバー取付けタップ加工)
    SEC(座金組込ボルト・ナットセット)
    10
    1個
    -
    C(カバー取付けタップ加工)
    SEP(ボルト・後入れバネナットセット)
    10
    1個
    -
    C(カバー取付けタップ加工)
    SET(ボルト・ナットセット)
    10
    1個
    -
    C(カバー取付けタップ加工)
    SEU(ボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    C(カバー取付けタップ加工)
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    C(カバー取付けタップ加工)
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    C(カバー取付けタップ加工)
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    無
    SEC(座金組込ボルト・ナットセット)
    10
    1個
    -
    無
    SEP(ボルト・後入れバネナットセット)
    10
    1個
    -
    無
    SET(ボルト・ナットセット)
    10
    1個
    -
    無
    SEU(ボルト・先入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    無
    SSP(ステンレスボルト・後入れバネナットセット)
    10
    1個
    RoHS対応（10物質）
    無
    SST(ステンレスボルト・ナットセット)
    10
    1個
    RoHS対応（10物質）
    無
    SSU(ステンレスボルト・先入れバネナットセット)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    クリーン洗浄・梱包済みでお届けします

    クリーン洗浄品とは

    101円
    ( 111円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8

    134円
    ( 147円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8-C

    335円
    ( 369円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8

    288円
    ( 317円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8

    258円
    ( 284円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8

    288円
    ( 317円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8

    312円
    ( 343円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8-C-SSP

    268円
    ( 295円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8-C-SST

    359円
    ( 395円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8-C-SSU

    302円
    ( 332円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8

    255円
    ( 281円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8

    225円
    ( 248円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8

    255円
    ( 281円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8

    279円
    ( 307円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8-SSP

    235円
    ( 259円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8-SST

    326円
    ( 359円 )
    在庫品1日目当日出荷可能

    SL-HBLFSL8-SSU

  • 1

    • 詳細情報

    基本情報

    リブ（側面）が片側のみで、六角レンチを回しやすいタイプです。

    ご注意

    • 標準品で指定できない仕様・寸法をご希望の場合は、カタログ規格外品サービス（>>こちら）より、 製作可否含めたお見積もりをお願いします。
    • 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

    納期・価格


    在庫品
    		翌日出荷 >>こちら
    [ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
    数量区分標準対応個別対応
    小口大口
    数　量1～200201～
    出荷日通常お見積り
    [ ! ]表示数量超えはWOSにてご確認ください。
    出荷日については、こちらをご覧ください。

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

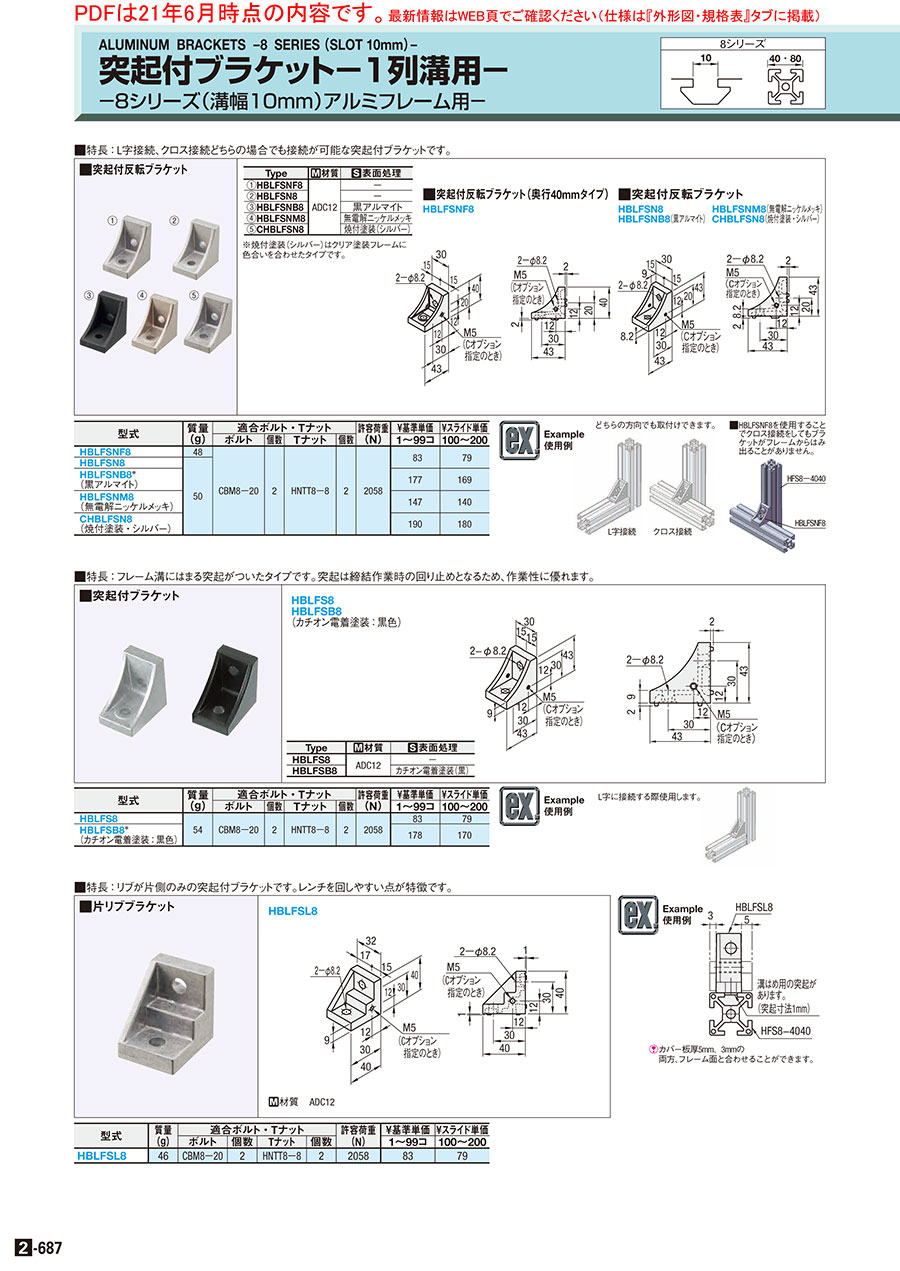

    2-687
