６シリーズ（溝幅８ｍｍ）用 アルミフレーム用長ナットＬ寸指定タイプ
- ナット種類
- 長ナット
- シリーズ
- ミスミ 6シリーズ（溝幅8mm）
- 機能
- スタンダード
- ゆるみ止め
- 無し
- 種類
- HFS
- 材質証明書
- 対象
ご注意
- 長さ等、ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

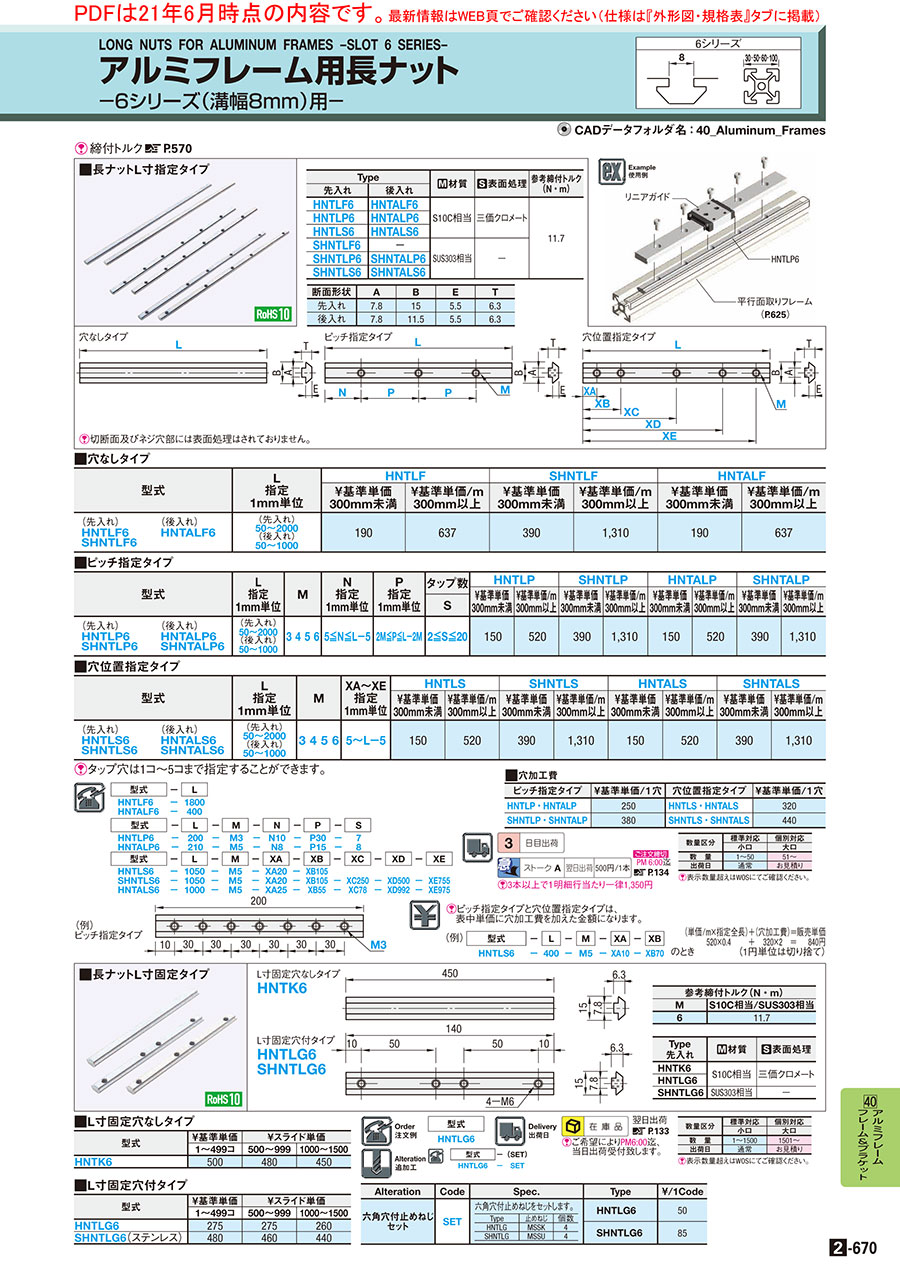

外形図・規格表
穴なしタイプピッチ指定タイプ穴位置指定タイプ
N・Pの寸法公差：±0.5 XA・XB・XC・XD・XEの寸法公差：±0.5| Type | M材質 | S表面処理 | 参考締付 トルク | ||
|---|---|---|---|---|---|
| 種類 | 先入れ | 後入れ | |||
| 穴なしタイプ | HNTLF6 | HNTALF6 | S10C相当 | 三価クロメート | 11.7 |
| ピッチ指定タイプ | HNTLP6 | HNTALP6 | |||
| 穴位置指定タイプ | HNTLS6 | HNTALS6 | |||
| 穴なしタイプ | SHNTLF6 | − | SUS303相当 | − | |
| ピッチ指定タイプ | SHNTLP6 | SHNTALP6 | |||
| 穴位置指定タイプ | SHNTLS6 | SHNTALS6 | |||
※切断面及びねじ穴部には表面処理はされておりません。
| 断面形状 | A | B | E | T |
|---|---|---|---|---|
| 先入れ | 7.8 | 15 | 5.5 | 6.3 |
| 後入れ | 7.8 | 11.5 | 5.5 | 6.3 |
規格表
| 型式 | − | L |
| HNTLF6 HNTALF6 | − − | 1800 400 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定 1mm単位 | HNTLF | SHNTLF | HNTALF | ||||
| ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | |||
| (先入れ) HNTLF6 SHNTLF6 | (後入れ) HNTALF6 | (先入れ) 50〜2000 (後入れ) 50〜1000 | 202 | 637 | 415 | 1,310 | 202 | 637 |
| 型式 | − | L | − | M | − | N | − | P | − | S |
| HNTLP6 HNTALP6 | − − | 200 210 | − − | M3 M5 | − − | N10 N8 | − − | P30 P15 | − − | 7 8 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定 1mm単位 | M （並目） | N 指定 1mm単位 | P 指定 1mm単位 | タップ数 | HNTLP | SHNTLP | HNTALP | SHNTALP | ||||||||
| ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ||||||||||
| S | |||||||||||||||||
| (先入れ) HNTLP6 SHNTLP6 | (後入れ) HNTALP6 SHNTALP6 | (先入れ) 50〜2000 (後入れ) 50〜1000 | 3 | 4 | 5 | 6 | 5≦N≦L−5 | 2M≦P≦L−2M | 2≦S≦20 | 160 | 520 | 415 | 1,310 | 160 | 520 | 415 | 1,310 |
| 型式 | − | L | − | M | − | XA | − | XB | − | XC | − | XD | − | XE |
| HNTLS6 SHNTLS6 HNTALS6 | − − − | 1050 1050 1000 | − − − | M5 M5 M5 | − − − | XA20 XA20 XA25 | − − − | XB105 XB105 XB55 | − − | XC250 XC78 | − − | XD500 XD992 | − − | XE755 XE975 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | L 指定 1mm単位 | M （並目） | XA〜XE 指定 1mm単位 | HNTLS | SHNTLS | HNTALS | SHNTALS | ||||||||
| ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ￥基準単価 300mm未満 | ￥基準単価/m 300mm以上 | ||||||||
| (先入れ) HNTLS6 SHNTLS6 | (後入れ) HNTALS6 SHNTALS6 | (先入れ) 50〜2000 (後入れ) 50〜1000 | 3 | 4 | 5 | 6 | 5〜L−5 | 160 | 520 | 415 | 1,310 | 160 | 520 | 415 | 1,310 |
ピッチ指定タイプと穴位置指定タイプは、表中単価に下記穴加工費を加えた金額になります。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| ピッチ指定タイプ | ￥基準単価/１穴 | 穴位置指定タイプ | ￥基準単価/１穴 |
| HNTLP・HNTALP | 266 | HNTLS・HNTALS | 341 |
| SHNTLP・SHNTALP | 405 | SHNTLS・SHNTALS | 469 |
| 型式 | − | L | − | M | − | XA | − | XB |
| HNTLS6 | − | 400 | − | M5 | − | XA10 | − | XB70 |
520×0.4＋341×2＝890円
（1円単位は切り捨て）
仕様・概要
- スライドガイドなどのワークを任意のピッチでフレームに取りつけできます。
- 本商品は先入れ用、後入れ用をご用意しております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。
| 溝幅 | フレーム角 | 深さh | 対応ナット | フレームに取り付けるパネル・ブラケットの厚さb（mm） | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.8 | 1 | 1.2 | 1.5 | 2 | 3 | 4 | 4.5 | 5 | 6 | 8.2 | 9 | 10 | 12 | 14 | ||||
| 8 | 30 | 9 | 6-3 | M3-8 | M3-10 | M3-12 | M3-15 | M3-18 | M3-20 | |||||||||
| 6-4 | M4-8 | M4-10 | M4-12 | M4-15 | M4-18 | M4-20 | ||||||||||||
| 6-5 | M5-8 | M5-10 | M5-12 | M5-15 | M5-18 | M5-20 | M5-22 | |||||||||||
| 6-6 | - | M6-10 | M6-12 | M6-15 | M6-20 | M6-22 | ||||||||||||
使用例
ピッチ指定タイプ
①リニアガイドを選定する。
②リニアガイドに合わせて長ナットのL寸、M径、N寸、P寸、S（タップ数）を指定する。
③アルミフレームは 平行面取りフレームを推奨。※フレームの長さは接続部分の長さに余裕を持たせる。
④リニアガイドと長ナットのM径と厚さからボルトの選定を行う。
（例）
| 6シリーズ | |
|---|---|
| 商品名 | 型式 |
| リニアガイド | SSEB13-120 |
| 長ナット | SHNTLP6-120-M3-N10-P25-5 |
| 平行面取りアルミフレーム | HFSP6-3030-180 |
| ボルト | CBE3-12 |
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
6シリーズ関連部品
| 商品名 | アルミフレーム | ブラケット | ブラインドジョイント | フレームキャップ | 溝カバー |
|---|---|---|---|---|---|
| 写真 |
|
|
|
|
|
| カタログページ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ | 6シリーズカタログ |
| 商品ページ | こちら | こちら | こちら | こちら | こちら |
| 総合情報ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ | 詳細ページ |
関連リンク
■規格外品サービスのご案内
・規格外品サービスより特注お見積り承ります。
【図面品、ミスミFAカタログ規格外品の特注見積もり】
https://meviy.misumi-ec.com/fa/2d/
※回答までに土日・祝日含まず2～7日営業日をいただいております。
製作可否からのお見積りになりますので、予めご了承いただければ幸いです。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
|
- ( - ) | 3日目 |
詳細情報
基本情報
長さ（Ｌ寸）を、50mmから寸法指定できるアルミフレーム用ナットです。
ご注意
- 長さ等、ご希望の寸法が無い場合はカタログ規格外品サービスへお問合せ下さい。製作の可否を含めお見積りします。
- 洗浄品はこちらからご選定いただけます。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
